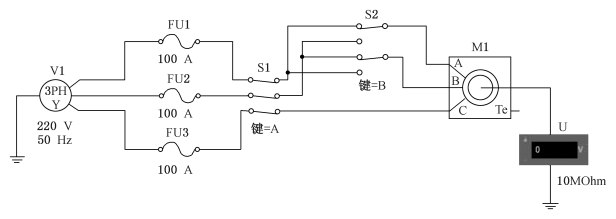

三相异步电动机正反转控制电路如图9-61所示。

（1）选取元器件构建电路。新建一个设计，从元件库中选取三相交流电源、熔断器、开关、电动机、电压表，放置到电路设计窗口中，修改元件的参数和名称，构建如图9-61所示的仿真电路。各元器件的所属库如表9-2所示。

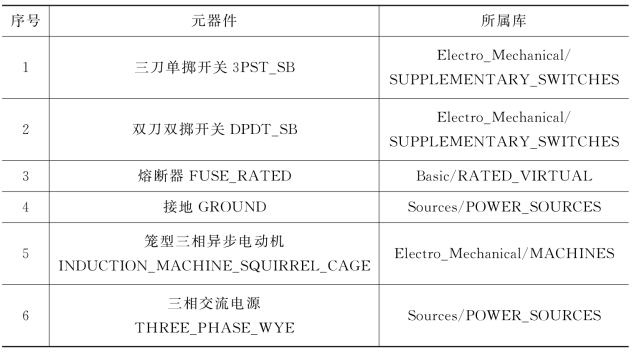

表9-2　手动控制的三相异步电动机正反转电路所用元件及所属库

图9-61　手动控制的三相异步电动机正反转仿真电路

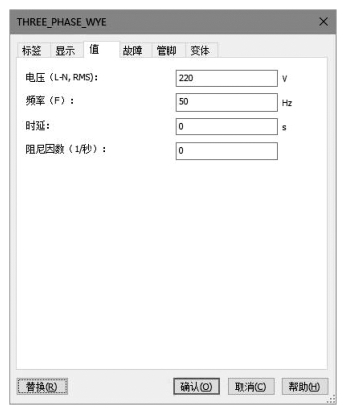

（2）设置三相交流电源V1的相电压有效值为220V，频率为50Hz，Y 形联结，如图9-62所示。

图9-62　三相电源参数的设置

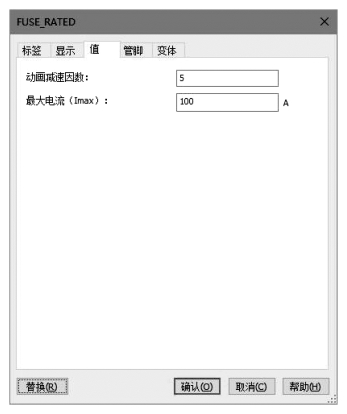

（3）设置熔断器FU1～FU3的熔断电流为100A，如图9-63所示。若设置数值过小，则仿真时会熔断。(www.daowen.com)

图9-63　熔断器参数的设置

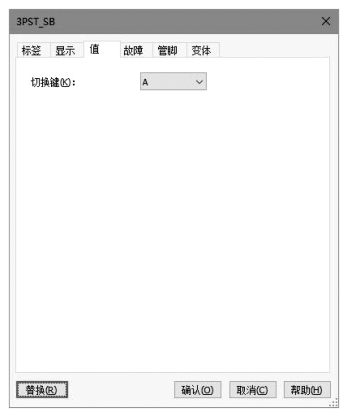

（4）S1为电动机的启动开关，开关S2将两相电源对调，控制电动机的正反转。设置开关S1、S2对应的键值分别为A、B，如图9-64所示。

图9-64　开关参数的设置

（5）M1为三相差型异步电动机，其ωm 端输出的直流电压代表转轴的角速度，单位是rad/s，可在此端接机械负载。直流电压表U 的读数代表转轴的角速度，正负号代表转轴的转向，电动机的另一个输出端Te是电磁转矩测量端。

闭合开关S1，启动电动机，电压表U 的读数逐渐增大，代表电动机逐步加速。切换开关S2的状态，U 的极性变化，代表电动机的转向发生变化。

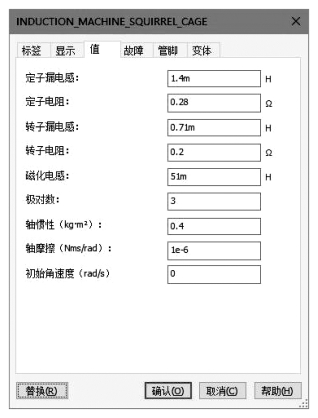

双击电动机符号，打开其参数设置对话框，如图9-65所示，可设置电动机的参数，电动机的参数主要与定子和转子电路中电阻、电感的数值有关，改变三相异步电动机的极对数（NumberofPairs）p，电动机的转速会发生变化。

图9-65　电动机参数的设置
