1.对称三相电路分析

三相负载星形联结的三相四线制电路如图9-54所示，对称三相负载为纯电阻，每相负载阻值为1kΩ。

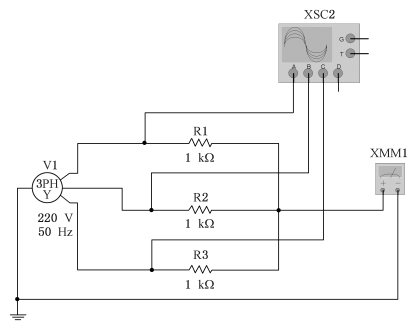

图9-54　对称三相电路图

从元件库中选取三相交流电源、电阻、四踪虚拟示波器、万用表，并设置相应参数。观察四踪示波器波形，如图9-55所示。从图中可以看出，三相电压幅值相等，相位差均为120°。从图中三相电压的幅值和相位来看，测量结果反映了三相电源的基本特征，测量结果和理论分析一致。

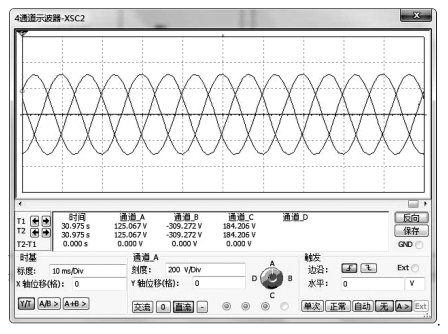

图9-55　对称三相电源电压波形

万用表用于测量中性线电流，如图9-56所示。电流测量值为0A，说明对称三相电流三相四线制连接时，中性线电流为0，测量结果与理论分析一致。

图9-56　中性线电流

2.三相电路功率分析

测量三相电路的功率可以是用三只功率表分别测出三相负载的功率，然后将其相加得到。功率测量电路如图9-57所示。三只功率表（瓦特计）测量结果如图9-58所示，分别为48.408 W、48.408 W、48.408 W，则三相总功率测量值为

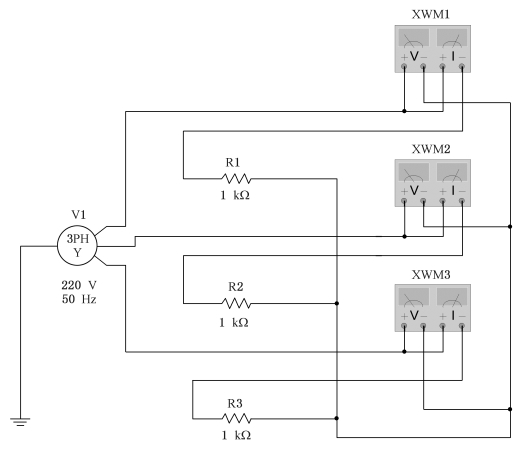

图9-57　对称三相电路功率测量电路(www.daowen.com)

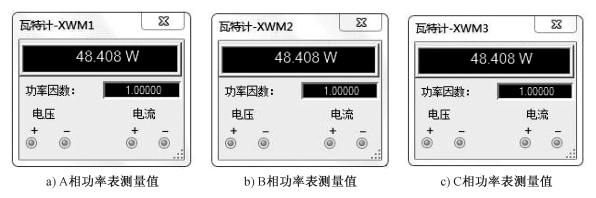

图9-58　对称三相电路的功率测量值

P＝P1＋P2＋P3＝48.408＋48.408＋48.408＝145.224 W

根据三相功率计算公式，理论计算结果为

P＝3UpIpcosφ＝3×220×0.22×1＝145.2 W

仿真结果和理论计算基本一致。

3.功率因数分析

当负载功率因数不为1时，负载阻抗为Z＝（12＋j15.7）Ω。仿真电路如图9-59所示，功率表测量结果如图9-60所示。

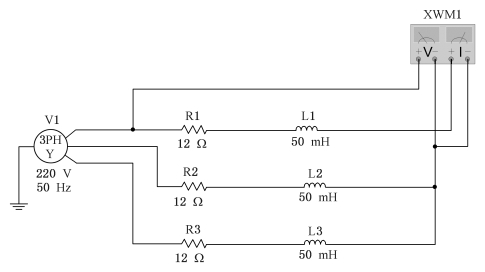

图9-59　功率因数分析仿真模型图

图9-60　有功功率和功率因数测量结果

单相负载有功功率测量结果为1.462kW，功率因数为0.602。每相负载有功功率理论计算结果为P＝1.486kW，功率因数计算结果为cosφ＝0.607。仿真结果与理论计算基本一致。
