直流电路如图9-46所示,已知IS=12A,US=120 V,R1=20 Ω,R2=20 Ω,R3=5Ω,用Multisim 软件进行仿真验证叠加原理。

图9-46 直流电路图

(1)理论计算

如图9-46所示电路的电流I3 可以看成是由图9-47a和图9-47b两个电路的电流I′3 和I″3 叠加起来的。

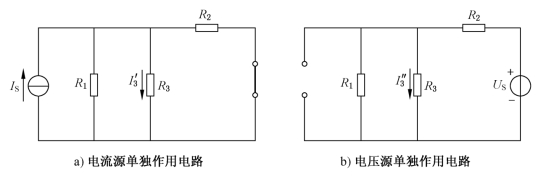

图9-47 图9-46的叠加原理分解

根据叠加原理,当理想电流源IS 单独作用时,可求出I′3=8A;当理想电压源US 单独作用时,可求出I″3=4A。所以,I3=I′3+I″3=12A。

(2)Multisim 仿真

用Multisim14.0软件对此电路进行仿真验证叠加原理。打开软件,从元器件库中选择电压源、电流源、电阻,设置参数,创建电路,并将万用表接在电阻R3支路上,测量电流I3。(www.daowen.com)

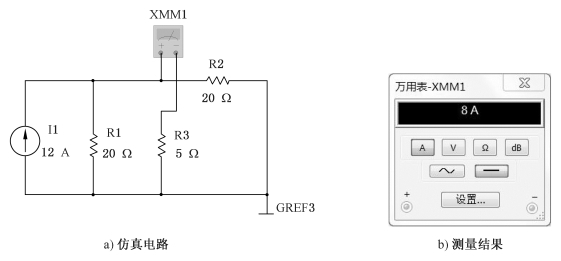

首先使电流源IS 单独作用,电压源US 短路处理,此时万用表测出的电流为8A,仿真电路和结果如图9-48所示。

图9-48 直流电路电流源单独作用的仿真图

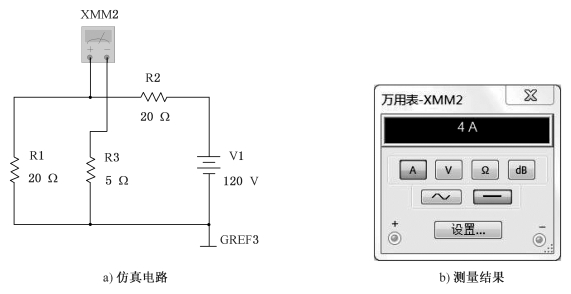

然后使电压源US 单独作用,电流源IS 开路处理,此时万用表测出的电流为4A,仿真电路和结果如图9-49所示。

图9-49 直流电路电压源单独作用的仿真图

最后让两个电源同时作用,此时万用表测出的电流为12A,仿真电路和结果如图9-50所示。仿真结果验证了叠加原理的正确性。

图9-50 直流电路的仿真图
