交流扫描分析用来计算线性电路的频率响应。在交流扫描分析中首先通过直流工作点分析计算所有非线性元件的线性、小信号模型。然后建立一个包含实际和理想元件的复矩阵,建立复矩阵时,直流源设为0,交流源、电容和电感用它们的交流模型来表示,非线性元件用计算出的线性交流小信号模型来表示。所有的输入源信号都将用设定频率的正弦信号代替,即如果信号发生器设置的波形是矩形波或三角波,分析时实际波形将自动转换成正弦波。在小信号的模拟电路中,数字元件通常等效为接地的大电阻。在进行交流分析时,电路的信号源的属性设置中必须设置交流分析的幅值和相角,否则电路将会提示出错。

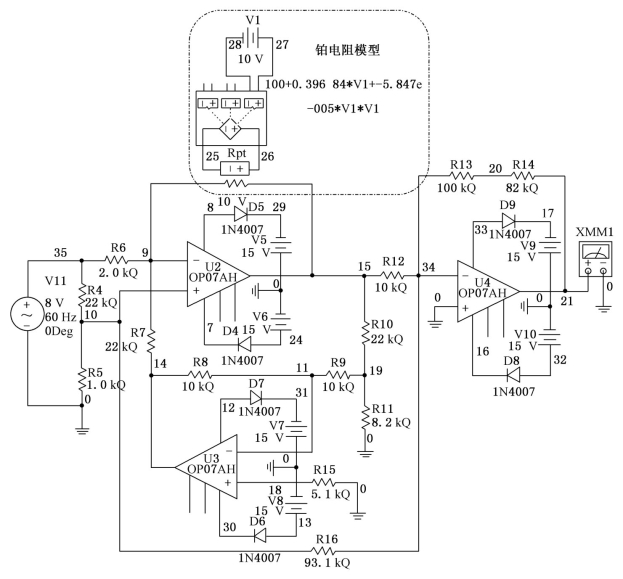

图9-40为铂电阻测温电路图。金属铂电阻器性能十分稳定,在0~+630℃之间铂电阻Rt 与温度t的关系为
图9-40 铂电阻测温电路
(www.daowen.com)
铂电阻测温电路输入电压源用小信号交流源代替。以V1 代表温度t,应用压控多项式函数模块用来实现上述函数,其输出为电压值,铂电阻数学表达式可表示为

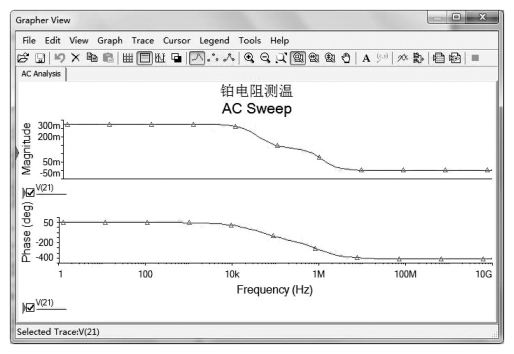

对此电路进行交流分析,可以看到所设计电路的频带宽度。频率参数全部选择默认设置,观察电路中输出端21点的交流分析结果,如图9-41所示,可见此电路具有低通特性,截止频率约为1MHz左右。
图9-41 交流分析结果
