本节介绍一些电路仿真中常用的仪器仪表，如万用表、示波器、函数发生器等。

（1）万用表（Multimeter）

万用表是一种可以用于测量交（直）流电压、交（直）流电流、电阻及电路中两点之间分贝电压消耗的一种仪表，它可以自动调整量程。当万用表的正负端连接到电路中时将显示测量数据。万用表图标、面板和参数设置对话框如图9-10～图9-12所示。

图9-10　万用表图标

图9-11　万用表面板

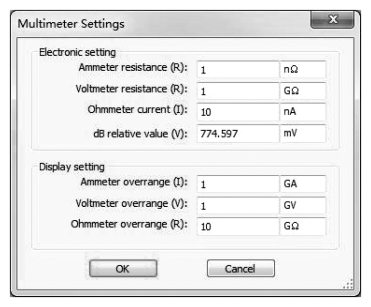

图9-12　万用表参数设置对话框

用于测量不同类型的信号时，万用表的连接形式不同。这里重点强调一下元件或元件网络电阻的测量。要进行精确的电阻测量应保证：被测元件网络中没有电源；被测元件或元件网络已接地；没有其他部分和被测的元件或元件网络并联。

（2）函数信号发生器（FunctionGenerator）

函数信号发生器可提供正弦波、三角波和方波三种电压信号。函数发生器除了正负电压输出端，还有公共接地端。函数信号发生器图标、面板和方波上升/下降时间设置对话框如图9-13～图9-15所示。

图9-13　函数信号发生器图标

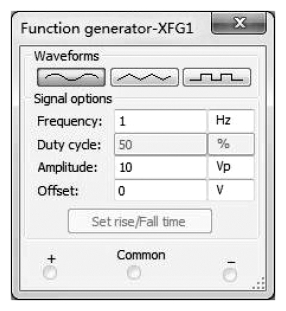

图9-14　函数信号发生器面板

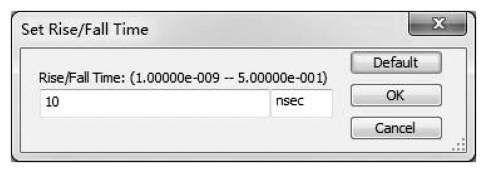

图9-15　方波上升/下降时间设置对话框

（3）功率计（Wattmeter）

功率计又称瓦特计，如图9-16和图9-17所示，用于测量电路的功率及功率因数。面板中上面显示电路输出负载上的功率值，下面显示功率因数。连接功率计时，应使电压表与负载并联，电流表与负载串联。功率计图标和面板如图9-16、图9-17所示。

图9-16　功率计图标

图9-17　功率计面板

（4）双通道示波器（Oscilloscope）

双通道示波器是用于观察电压信号波形的仪器，可同时观察两路波形。如图9-18所示，示波器图标中的三组信号分别为A、B输入通道和外触发信号通道。双击图标将打开图9-19所示的面板，其主要按钮的作用调整及参数的设置和实际示波器相似，由波形和数据显示部分、时基控制部分、示波器通道设置部分、触发参数设置部分共四部分组成。

图9-18　示波器图标

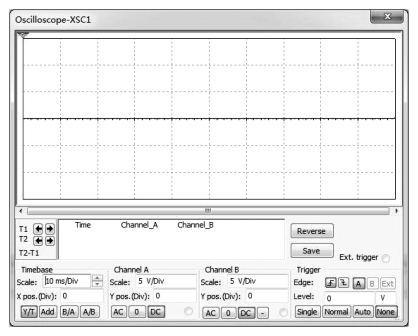

图9-19　示波器面板

（5）四通道示波器（Four-channelOscilloscope）

四通道示波器可以同时测量四个通道的信号，其他的功能几乎完全相同。示波器图标如图9-20所示，其中A、B、C、D 引脚分别为四路信号输入端，T 为外触发信号通道，G 为公共接地端。四个通道的控制通过一个旋钮来实现，当单击某一方向上的旋钮，则可对该方向所对应通道的参数进行设置。双击图标可打开如图9-21所示的面板。

图9-20　四通道示波器图标

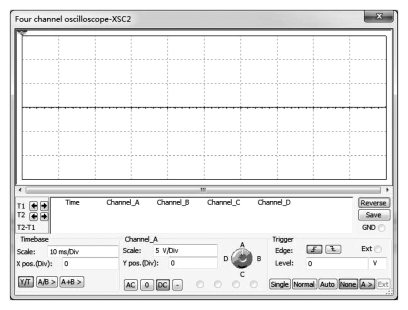

图9-21　四通道示波器面板

（6）波特图仪（BodePlotter）

波特图仪如图9-22所示，可用来测量电路的幅频特性和相频特性。在使用波特图仪时，电路的输入端必须接入交流信号源。双击图标可打开如图9-23所示的面板，波特图仪面板包括数据显示区、模式（Mode）选择区、坐标设置区和控制（Controls）区。

(www.daowen.com)

图9-22　波特图仪图标

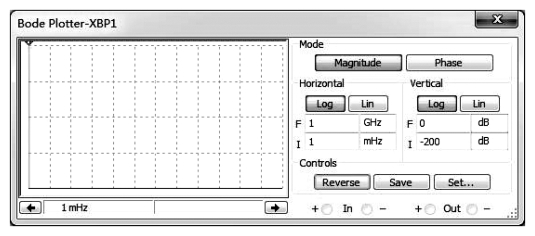

图9-23　波特图仪面板

（7）频率计数器（FrequencyCounter）

频率计数器如图9-24所示，可以测量电路中电路的频率、周期等。频率计数器面板如图9-25所示，其中Measurement栏可以查看电路的频率、周期、正负脉冲所需时间和信号的上升下降时间；Coupling栏可以选择信号输入的耦合方式，当用AC耦合时，输入信号只有交流的分量而把直流分量滤掉，当用DC耦合时，将输入信号的直流和交流分量；Sensitivity（RMS）栏，可以设置灵敏电压，当大于电路中电压时，频率计数器将不工作；TriggerLevel栏可以设置触发电压大小；选择Slow ChangeSignal复选框，可以显示电路的实时频率；CompressionRate可以设置波形周期的压缩比例。

图9-24　频率计数器图标

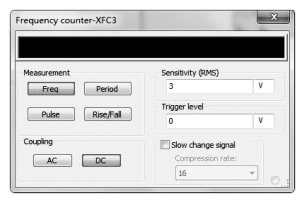

图9-25　频率计数器面板

（8）字信号发生器（WordGenerator）

如图9-26所示，字信号发生器能同时产生32路逻辑信号，用于对数字逻辑电路进行测试。图标左右两边分别为32路信号输出端，R 端为备用信号端，T端为外触发信号端子。如图9-27所示面板包括字信号编辑显示区、Controls选项区、DisplayType选项区、Trigger选项区和Frequency选项区。

图9-26　字信号发生器图标

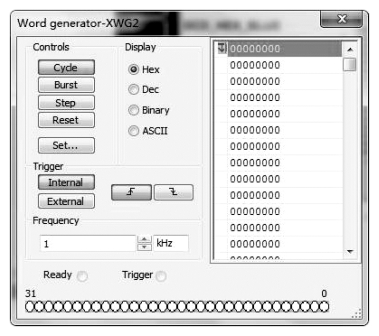

图9-27　字信号发生器面板

（9）逻辑转换仪（LogicConverter）

逻辑转换仪是Multisim 特有的仪器，能够完成真值表、逻辑表达式和逻辑电路三者之间的相互转换。如图9-28所示，图标共有9个接线端，左边的8个端子为输入端子，连接需要分析的逻辑电路的输入信号，最后一个端子是输出端子，连接逻辑电路的输出端。如图9-29所示，面板最上面的A 到H 为输入端连接情况标识，如端子变为白色，则表示已连接上，反之表示未连接；面板中间为真值表，连接端子个数确定后，该栏中会自动列出前两栏的数值，输出的值可由分析结果给出或由用户定义；真值表下方的空白栏中可显示逻辑表达式。最右边的“Conversions”栏中有六个控制按钮。

图9-28　逻辑转换仪图标

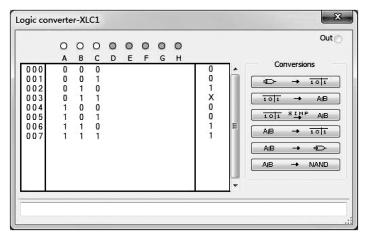

图9-29　逻辑转换仪面板

（10）逻辑分析仪（LogicAnalyzer）

逻辑分析仪用来对数字逻辑电路的时序进行分析，可以同步显示16路数字信号。如图9-30所示图标左边的16个引脚可连接16路数字信号，下面的C 端用于外接时钟信号，Q 端为时钟控制端，T 端为外触发信号控制端。如图9-31所示面板由波形及数据显示区、控制按钮区、Clock选项区和Trigger选项区四部分组成。

图9-30　逻辑分析仪图标

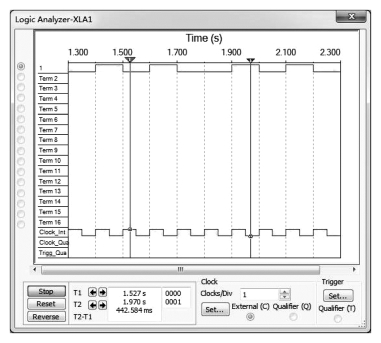

图9-31　逻辑分析仪面板

（11）伏安特性分析仪（IV Analyzer）

伏安特性分析仪可用于测量二极管、三极管和MOS管的伏安特性曲线，被测元件应是在电路中无连接的单独元件，如需要测量电路中某一元件的伏安特性，需要先将连接断开。图标如图9-32所示，其面板如图9-33所示，由被测元件类型选择（Components）、显示范围设置、仿真参数设置、图形和数据显示区共四部分组成。

图9-32　伏安特性分析仪图标

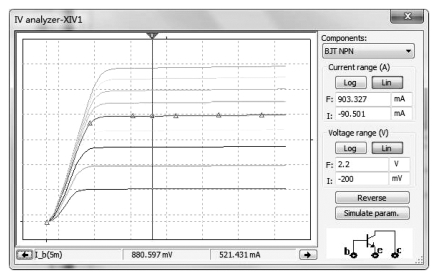

图9-33　伏安特性分析仪面板

（12）频谱分析仪（Spectrum Analyzer）

频谱分析仪可以用来分析信号在一系列频率下的功率谱，确定高频电路中各频率成分的存在性，如图9-34所示。面板如图9-35所示，可分为以下几部分：频谱显示区、SpanControl选项区、Frequency选项区、Amplitude选项区、ResolutionFreq.选项区、控制按钮区。

图9-34　频谱分析仪图标

图9-35　频谱分析仪面板
