前述的触发器都有两个稳定状态,称为双稳态触发器,从一个稳定状态翻转为另一个稳定状态必须靠信号脉冲触发,信号脉冲消失后,稳定状态能一直保持下去。而单稳态触发器是指只有一个稳定状态,在没有外加触发脉冲作用时,触发器处于稳定状态。当外加触发脉冲后,触发器翻转为新状态,但新状态只能暂时保持(暂稳状态),经过一定时间(由电路参数决定)后自动翻转到原来的稳定状态。
单稳态触发器在数字电路中一般用于定时(产生一定宽度的矩形波)、整形(把不规则的波形变为幅度和宽度都相等的脉冲)及延时(将输入信号延迟一定时间后输出)等。

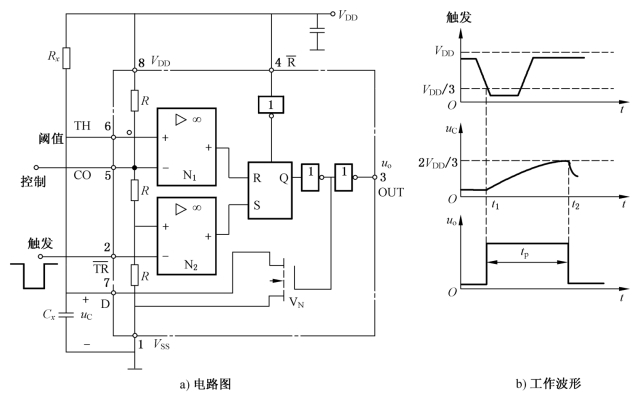

图8-28a是由CC7555构成的单稳态触发器。该电路的触发信号从 端输入。TH 端和放电端D 连在一起。接通电源瞬间,电源通过电阻Rx 向电容Cx充电,充电到时,输出复位,u0=0,放电管VN 导通,电容Cx 放电,电路进入稳态。当触发端TR加一负脉冲且幅值低于时,比较器N2 输出为1,使触发器置位,u0=1,VN 管截止,电路进入暂稳态。电源通过电阻Rx 对电容Cx充电,当(此时触发负脉冲已结束)时,电路又发生翻转,uo=0,VN 导通,电容Cx 通过VN 管放电,电路恢复至稳态,完成了单稳态触发器的一个工作过程。图8-28b为该电路的工作波形。
若忽略VN 的饱和压降,则uC 从零电平上升到所需的时间,即为uo 的输出脉冲宽度tp,其值可从图8-28b的uC 波形中求出。为分析方便,以输入负触发脉冲ui 下降到时的时间t1 作为计时起点,则有(www.daowen.com)
图8-28 CC7555构成的单稳态触发器
在tp 时间内,不能再输入触发脉冲,因此要求输入脉冲宽度要小于输出脉冲宽度tp。
