555定时器芯片简介,定时器引脚功能

定时器CC7555、CC7556是一种产生时间延迟和多种脉冲信号的控制电路,与国外产品ICM7555和ICM7556相同,还有双极型定时器如国产的5Gl555,与国外产品NE555相同。

CC7555为单定时器,CC7556是双定时器,其内部包含如同CC7555那样的两个独立单元,它们共用一组电源VDD和VSS,引脚功能如图8-26所示。以下分析电路以CC7555为例。

图8-26 定时器引脚功能

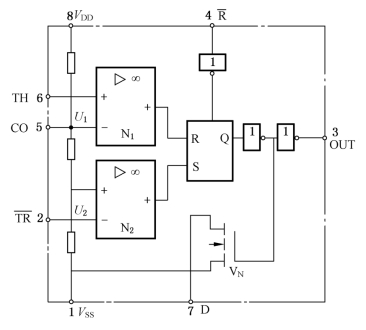

如图8-27所示为CC7555的逻辑图。它由电阻分压器、比较器、RS触发器、放电开关和输出反相器等部分组成。电阻分压器将VDD分压成U1和U2

图8-27 CC7555定时器逻辑图

两个比较器N1 和N2 的结构完全相同。当u>u时,比较器输出高电平1;当u<u时,比较器输出低电平0。比较器的输出作为RS触发器的输入。

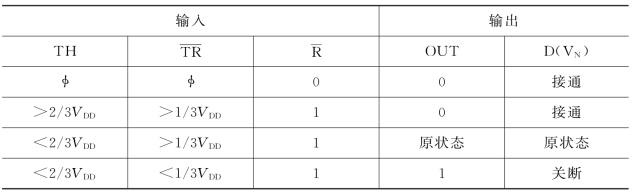

放电开关VN 是一N 沟道场效应管,当栅极为1时,VN 导通;栅极为0时,VN 截止,放电通过外接电容进行。CC7555的逻辑功能如表8-9所示。

表8-9 CC7555真值表

(www.daowen.com)

由表可知,当=0时,不论TH 和端的输入电平如何,电路输出为0。故称R 为复位端,低电平有效,正常工作时=1。

当TH 端输入电压大于端输入电压大于时,比较器N1 输出为1,比较器N2 输出为0,则电路输出为0。

当TH 端输入电压小于输入电压大于时,比较器N1 和N2输出均为0,电路保持原状态不变。

当TH 端输入电压小于端输入电压小于时,比较器N1 输出为0,比较器N2 输出为1,则电路输出为1。

图8-27中CO 端为电压控制端,如外接电压则可改变触发电平和阈值电压。不用时可将其悬空或经0.01μF的电容接地。

555定时器电路具有如下特点:

(1)静态电流较小,每个单元为80μA 左右。

(2)输入阻抗极高,输入电流为1μA 左右。

(3)电源电压范围较宽,在3~18V 内均可正常工作。

(4)由于输入阻抗高,作单稳态触发器等使用时,比用双极型定时器定时时间长且稳定。
