JK 触发器为另一种双稳态触发器，其逻辑符号如图8-4所示。在图形符号中，CP 输入端靠近方框处用一小圆圈表示下降沿触发。JK 触发器的状态转换表如表8-3所示。

图8-4　JK 触发器逻辑符号

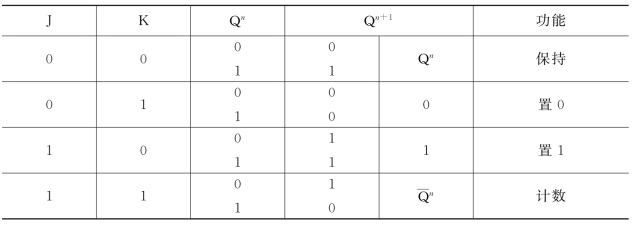

表8-3　JK 触发器的状态转换真值表

根据状态转换表，可得出JK 触发器的状态方程

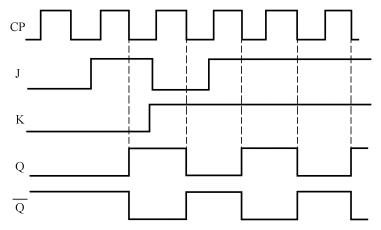

图8-5是JK 触发器的工作波形。

(www.daowen.com)

图8-5　JK 触发器的工作波形

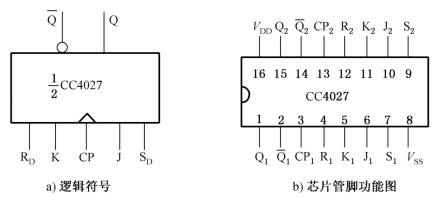

常用的JK 触发器例如CC4027是集成边沿触发器，如图8-6所示。图8-6a中CP输入端没有小圆圈表示触发器改变状态的时刻是在CP 的上升沿（正跳变）；异步输入端SD、RD 为高电平有效。而触发器的输入端不能悬空，必须通过电阻接电源置为l。

图8-6　CC4027JK 触发器

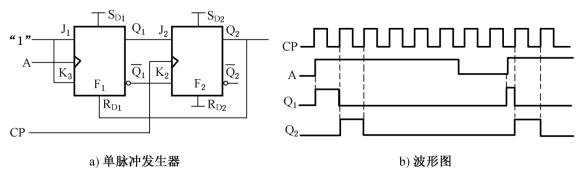

例8-1 图8-7a是一单脉冲发生器。已知控制信号A 和时钟脉冲的波形如图8-7b所示，设各触发器的初态为Q1＝Q2＝0。试画出Q1 和Q2 端的波形。

图8-7　例8-1图

解 由图8-7a可见，触发器F2 的Q2 端的信号，反馈到触发器F1 的直接置0端，即RD1＝Q2。当RD1＝1，SD1＝0时，无论J、K 和CP的状态如何，触发器将被置0。

根据JK 触发器的逻辑功能，当A 的上升沿到来时，Q1 由0 翻转为1，使J2＝1，K2＝0，当CP脉冲的上升沿到来时，Q2 由0翻转为1，同时RD1＝Q2＝1，使Q1 翻转为0，而此时J2＝0，K2＝1，下一个CP脉冲到来时，Q2 也翻转为0。当下一个A 的上升沿到来时，分析过程相同，Q1、Q2 的波形如图8-7b所示。该电路的功能为：每当控制信号A 的上升沿到来时，Q2 端就输出一个持续时间等于CP周期的单个脉冲。
