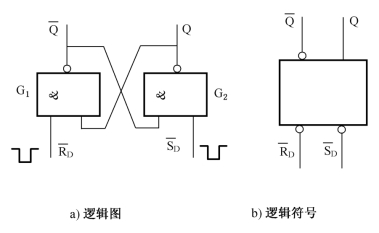

基本RS触发器可以由两个“与非”门G1、G2 交叉耦合构成,如图8-1a所示。图8-1b为其逻辑符号。
图8-1 基本RS触发器
图8-1a中Q 和Q 是触发器的输出端,它们的逻辑状态在正常情况下总是相反的。在实际应用中,将Q 端的状态作为触发器的输出状态。、 为触发器的输入端,其中 称为直接置0端或复位端, 称为直接置1端或置位端。由于基本RS触发器是采用低电平(或负脉冲)触发而引出Q 端状态的翻转,所以在 和 上加一个非号并在逻辑符号中用“o”符号表示, 端的“o”符号则表示 与Q 状态相反。
由图8-1a可写出基本RS触发器的输出与输入的逻辑关系式(称为状态方程)
下面按输入的不同组合,分析基本RS触发器的逻辑功能。
(1)
若触发器原状态为Qn=0,由式(8-1)可得Qn+1=1、=0;若触发器原状态为1,由式(8-1)同样可得Qn+1=1、=0,即不论触发器原状态如何,只要,触发器将置成1态。
(2)
用同样分析可得知,无论触发器原状态是什么,新状态总为Qn+1=0、=1,即触发器被置成0态。(www.daowen.com)
(3)
按类似分析可知,触发器将保持原状态不变。
(4)
两个“与非”门的输出端Qn+1和全为1,这破坏了触发器的逻辑关系,在两个输入信号同时消失后,由于“与非”门延迟时间不可能完全相等,故不能确定触发器处于何种状态。因此这种输入情况是不允许出现的。

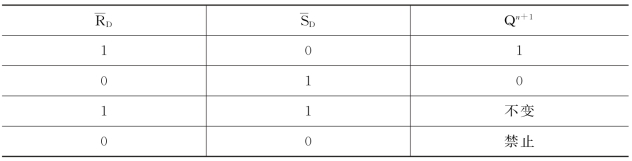

综上所述,基本RS触发器的输出与输入的逻辑关系可列成逻辑真值表,如表8-1所示。
表8-1 基本RS触发器逻辑功能真值表
为了更形象地反映基本RS触发器的逻辑功能,通常还用如图8-2所示的波形图来描述。
图8-2 基本RS触发器波形图
在图8-1a的基本RS触发器电路中,由于 和 的输入信号直接作用于G1、G2 门上,所以输入信号在全部作用时间(即 或 为低电平的持续时间)内,都能直接改变输出端Q 和 的状态,故又将基本RS触发器称作直接置位、复位触发器。若将触发器的两个输入端同时置高电平1,则触发器的输出将稳定于某—个状态(1态或者0态),这就是触发器的记忆和存储信息的功能。
