当电路需要与所连接的数字电路的电平配合时，要求比较器的输出电压限制在某一特定的数值上，就需要在比较器的输出端接上限幅电路。限幅电路是利用稳压管的稳压功能来实现的。如图6-22a所示，比较器的输出通过限流电阻R 接在特性相同的稳压管VS1 和VS2 上。这种比较器的输出电压的幅度被稳压管限制，同时可以稳定输出电压。

当ui＞UREF时，uo＝－UZ；当ui＜UREF时，uo＝UZ。其中UZ 为稳压管的稳定输出电压，且UZ＜Uo（sat）。电压传输特性见图6-22b。当输入电压ui 为正弦电压时，输出电压uo 为正、负半周宽度不等的矩形波，幅度被限制在－UZ 和＋UZ之间，如图6-22c所示。这种输出由双向稳压管限幅的电路称为双向限幅电路。

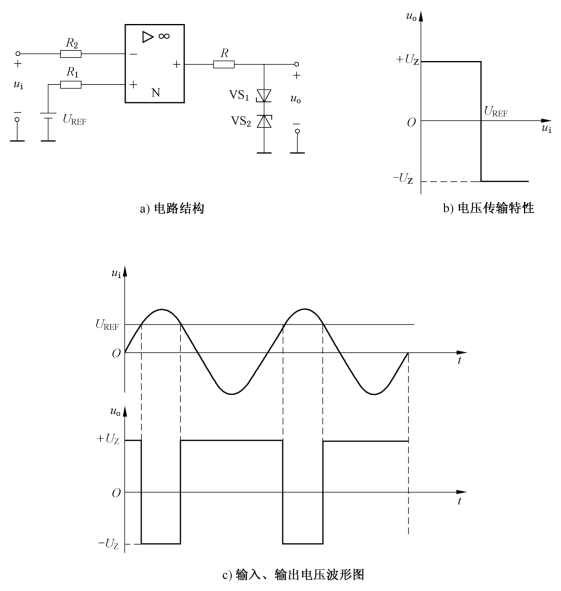

图6-22　具有限幅作用的电压比较电路

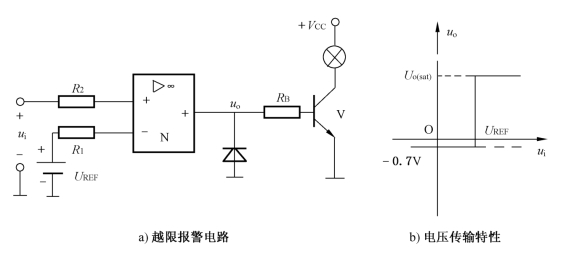

例6-7 电路如图6-23a所示为一越限报警指示电路，试分析电路的功能。

解 输入电压为从传感器取得的某一参数（如温度、压力等）信号，从同相输入端引入，参考电压加在反相输入端。当ui＞UREF时，该电路的比较器输出正向电压，使晶体管V 饱和导通，报警信号灯亮，说明被监视的电压信号超过正常值；当ui＜UREF时，电路的比较器输出负向电压，晶体管V 截止，指示灯不亮，表明被监视的电压信号未超过正常值，工作正常。二极管的作用是保护晶体管V，当比较器输出负向电压时，二极管反向导通，将反向电压限制在0.7V 左右，防止晶体管V 的发射结反向电压太高而导致的晶体管击穿。这种电路实际是一种正向限幅电路，传输特性见图6-23b。能够实现反向限幅的电路，请读者自行分析。(www.daowen.com)

图6-23　例6-7图

[思考题]

1.电压比较器和基本运算电路中的集成运放的工作有何区别？ 分别工作在电压传输特性的哪个区？

2.试分析同相输入的过零比较器的输出电压和输入电压关系，画出电压传输特性。
