1.稳压二极管

稳压二极管简称稳压管，是一种特殊的面接触型半导体硅二极管。由于它在电路中与适当数值的电阻配合后能起稳定电压的作用，故称为稳压管。

图5-14a是稳压管的图形符号，其伏安特性曲线与普通二极管类似，如图5-14b所示。正向偏置时，其特性与普通二极管相同。二者的差异是稳压管的反向特性曲线比较陡，稳压管工作于反向击穿区。从反向特性曲线上可以看出，反向电压在一定范围内变化时，反向电流很小。当反向电压增高到击穿电压时，稳压管反向击穿，反向电流突然剧增。此后，电流虽然在很大范围内变化，但稳压管两端的电压变化很小。利用这一特性，稳压管在电路中能起稳定电压的作用。

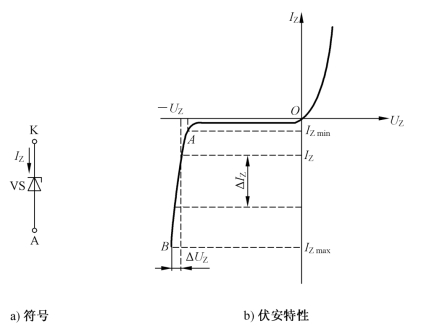

图5-14　稳压管的伏安特性曲线及符号

由于稳压管工作在反向击穿状态。因此，外接电源电压的极性应保证稳压管反偏，且其大小应不低于反向击穿电压。此外，稳压管的电流变化范围有一定的限制。如果电流太小则稳压效果较差，例如，若稳压管电流IZ小于图中A 点的电流IZmin时，管子将失去稳压作用而处于反向截止；如果电流太大超过图中B点的电流IZmax时，稳压管将发生热击穿而烧坏。因此，稳压管电流的变化应控制在IZmin～IZmax范围内。稳压管的反向击穿是可逆的，当去掉反向电压之后，稳压管又恢复正常。

稳压管主要用来构成稳压电路，如图5-15所示。Ui 是不稳定的可变直流电压，需要得到稳定的电压Uo，在二者之间加稳压电路。它由限流电阻R 和稳压管VS构成，限流电阻R 的大小要保证稳压管电流IZ在IZmin～IZmax之间，RL 是负载电阻。

图5-15　稳压管稳压电路

例5-4 在图5-16中，已知稳压管的UZ＝6.3V，当Ui＝±20V，R＝1kΩ时，求Uo。已知稳压管的正向压降UD＝0.7V。

(www.daowen.com)

图5-16　例5-4图

解 当Ui＝＋20V 时，VS1 反向击穿，其稳压值UZ1＝6.3V，VS2 正向导通，UD2＝0.7V，则Uo＝＋7V；同理Ui＝－20V 时，Uo＝－7V。

2.发光二极管

发光二极管（简称为LED）通常用元素周期表中Ⅲ、V 族元素的化合物，如砷化镓、磷化镓等制成。当这种二极管有电流流过时就发光，这是由于电子与空穴直接复合而放出能量的结果。图5-17表示发光二极管的符号。发光二极管有红、黄、绿、白等各种颜色，常用来作为显示器件，除单个使用外，也常做成七段式或矩阵式器件，工作电流一般为几毫安至十几毫安之间。

图5-17　发光二极管的符号

[思考题]

1.N 型半导体中的多数载流子是电子，P型半导体中的多数载流子是空穴，能否说N 型半导体带负电，P 型半导体带正电？为什么？

2.PN 结的最主要导电特性是什么？ PN 结正向偏置和反向偏置是什么含义？

3.稳压管稳压电路中（见图5-15），若稳压管接反了，会产生什么后果？

4.稳压管稳压电路中，若限流电阻R＝0，是否可以？ 会产生什么后果？
