1.开关

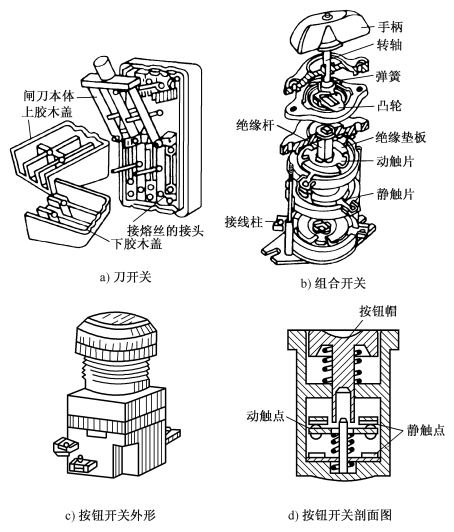

用来接通或断开电路的电器叫开关，开关有刀开关、按钮开关、行程开关和组合开关等，这些都是一般常用的，如图4-41所示。小容量简易设备多用刀开关（见图4-41a）。如图4-41b所示组合开关也叫转换开关，常用作接通和断开电源，还可以直接起动和停止小容量笼型电动机或使电动机正反转，也可以切换各种自动控制电路。如图4-41c所示按钮开关的作用是接通或断开控制电路，从而控制电动机或其他电器设备的运行。图4-41d示出了按钮开关的结构图。将按钮帽按下时，下面一对常开静触点被动触点接通，使某一控制电路接通，而上面一对原来闭合的常闭静触点则被断开，可用来断开另一控制电路。松开按钮时在弹簧的作用下它将自动恢复到原来位置，即自动复位，常闭触点闭合，常开触点仍旧断开。按钮开关的种类很多，就触点来说，有具有一对常开和一对常闭的，也有具有两对常开或两对常闭的，也有同时具有两对常开和两对常闭的。行程开关也称位置开关，主要用于检测工作机械的位置，发出命令以控制其运动方向或行程长短。行程开关按结构分为机械结构的接触式有触点行程开关和电器结构的非接触式接近开关。接触式行程开关靠移动物体碰撞行程开关的操动头而使行程开关的常开触点接通和常闭触点分断，从而实现对电路的控制作用。

图4-41　开关

2.交流接触器

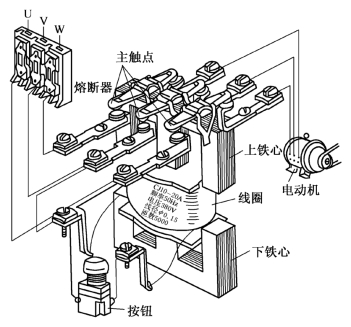

交流接触器用来接通或断开电动机或其他电器设备的主电路，是继电接触控制线路中的主要元件之一。交流接触器是利用电磁吸力来工作的，主要由电磁铁和触点两部分组成，图4-42是交流接触器的结构图。当线圈不通电时，衔铁在弹簧的作用下处于最上边位置，也就是使接触器处于释放状态。这时，它的所有常开触点断开。

图4-42　交流接触器的结构图

当线圈接上额定电压时，衔铁被吸合，这时接触器处于动作状态，它的所有常开触点闭合，常闭触点断开。当线圈再次断电时，衔铁在弹簧的作用下恢复释放状态。由此可见，只要将接触器的常开触点接到电动机的主电路中去，利用接触器线圈的通电、断电就可以起动或停止电动机。

根据用途不同，接触器的触点有主触点和辅助触点之分。主触点能通过较大电流，接在电动机的主电路中，较大容量的主触点通常都有灭弧装置。辅助触点只能通过较小的电流，只接在控制电路中。一般主触点都是常开的，有三对或四对，辅助触点有常开的也有常闭的，它的数目多少不等，最多的有六对，即三对常开触点和三对常闭触点。

在选用接触器时，应注意线圈的额定电压、触点的额定电流以及触点的数量。

3.中间继电器

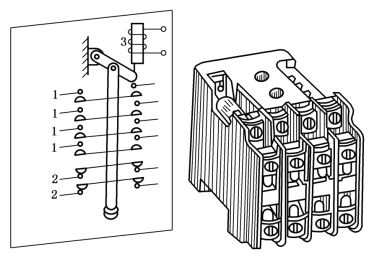

如果要用一个按钮同时控制几个电动机电路时，则要用另一种电器——中间继电器，如图4-43所示。这种电器和接触器的构造相似，但它有一排触点，这些触点是为了控制电路中的较小电流而设置的。

图4-43是带有四对常开触点和两对常闭触点的多触点中间继电器的示意图，当电流通过线圈时，该中间继电器能同时接通四条电路和断开两条电路。在选用中间继电器时，主要考虑电压等级和触点（常开和常闭）数量。

图4-43　中间继电器

4.热继电器

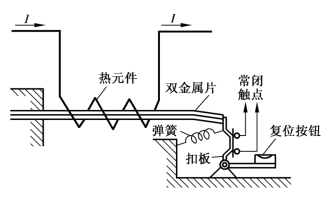

热继电器是依靠电流的热效应而动作的。它的原理图如图4-44所示。热元件是一段电阻不大的电阻丝，接在电动机的主电路中。电动机正常运行时，常闭触点闭合。当电动机过载后，其电流超过额定电流，发热元件因流过过大的电流而发热，双金属片受热，由于下层金属的膨胀系数大于上层的，因而双金属片向上弯曲。这时，扣板在弹簧的作用下将常闭触点断开，利用这个触点，去切断接触器线圈电路，从而断开电动机的主电路，实现了保护作用。要使热继电器的常闭触点复位。必须按下复位按钮，这种触点称为保持触点。

(www.daowen.com)

图4-44　热继电器

双金属片温度上升到使其向上弯曲，需要一定时间，故热继电器不能作短路保护，因为发生短路时必须立即切断电路。但用它对电动机作长期过载保护却非常合适。在电动机起动时或短时过载时，热继电器不会动作，这就避免了电动机不必要的停车。

热继电器的主要技术数据是整定电流。当通过热元件的电流达到整定电流的1.2倍时，热继电器在20min内动作。通常按照使整定电流与电动机额定电流一致的原则选用热继电器。

5.时间继电器

当继电器感应元件接受外界信号后，经过设定的延时时间才使执行部分动作的继电器称为时间继电器。时间继电器按延时的方式可分为通电延时型、断电延时型和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器触点分为常开延时闭合触点、常闭延时断开触点、常开延时断开触点和常闭延时闭合触点四类。

时间继电器按工作原理可分为空气阻尼式、电动式和电子式等。

6.熔断器

熔断器是最简便而有效的短路保护电器。它的主要部件是熔体。熔体是用电阻率较高的易熔合金制成的，例如铅锡合金丝和青铅合金丝等，也可用截面很小的铜丝制成。线路在正常工作情况下，熔断器不应熔断。在发生短路或严重过载时，熔断器应立即熔断。

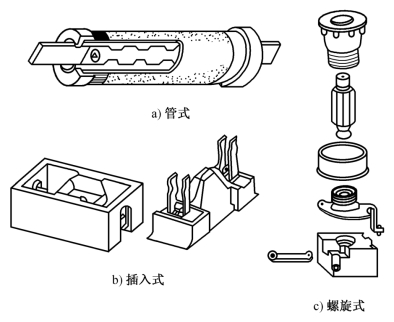

熔断器的结构型式很多，常见的有插入式、管式和螺旋式三种，如图4-45所示。

图4-45　熔断器

对于照明线路，应使熔体的额定电流等于或稍大于电路的实际工作电流，即

对于一台电动机，则按下式估算：

式中，Ist为电动机起动电流；a 为熔断器的短时发热过载系数，a 可取1.6～25，电动机不经常起动时，a 取上限，经常起动时，a 取下限。

对于几台电动机合用的熔断器熔体，则既要保证最大容量电动机的起动，又要保证所有电动机的正常运行，故熔体额定电流按下式计算：

式中，Istmax为最大容量电动机的起动电流；I 为除最大容量电动机之外所有电动机额定电流之和。
