三相异步电动机分成两个基本部分：定子（固定部分）和转子（旋转部分）。三相异步电动机的构造如图4-16所示，电动机的定子是由机座和装在机座内的铁心以及安放在铁心槽内的三相定子绕组组成。机座是用铸铁或铸钢制成的，铁心由互相绝缘的硅钢片叠成。铁心的内圆周表面冲有槽（见图4-17），对称三相绕组是用绝缘铜线或铝线先绕制成三组线圈，然后嵌放在槽中，再按一定规则联结而成。三相绕组可联结成星形，亦可联结成三角形。电动机机座两侧有端盖，中心装有轴承，用以支撑转子旋转。

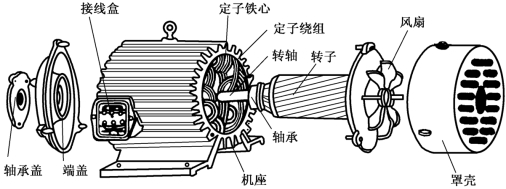

图4-16　三相异步电动机的构造

图4-17　定子与转子的铁心(www.daowen.com)

转子主要由转子铁心和转子绕组构成。转子铁心的外表有槽（见图4-18），槽内安放转子绕组。转子铁心是圆柱状，也用硅钢片叠成，外表面冲有槽。铁心装在转轴上，轴上加机械负载。三相异步电动机的转子根据构造的不同分为两种：笼型和绕线型。

笼型转子的结构如图4-18a所示，在转子铁心的槽中放置铜条或铝条，两端用端环联结。或者在槽中浇铸铝液，铸成笼形，这样便可以用价格低廉的铝来代替铜，同时制造也快。因此，目前中小型笼型电动机的转子很多是铸铝的。笼型电动机由于构造简单、价格低廉、工作可靠、使用方便，成为生产上应用得最广泛的一种电动机。

绕线型转子的结构如图4-18b所示。绕线型绕组通常接成星形，三个末端连在一起，埋设在转子内。三个首端连接到三个铜制滑环上。滑环安装在转轴的一端，三个滑环之间，以及它们与转轴之间都是彼此绝缘的。滑环与固定在端盖上的电刷架内的电刷滑动接触。三相转子绕组的首端通过电刷、滑环结构与外部变阻器相连接，可以调节串入的电阻值。绕线型电机具有启动电流小、可以控制、启动转矩大等特性。

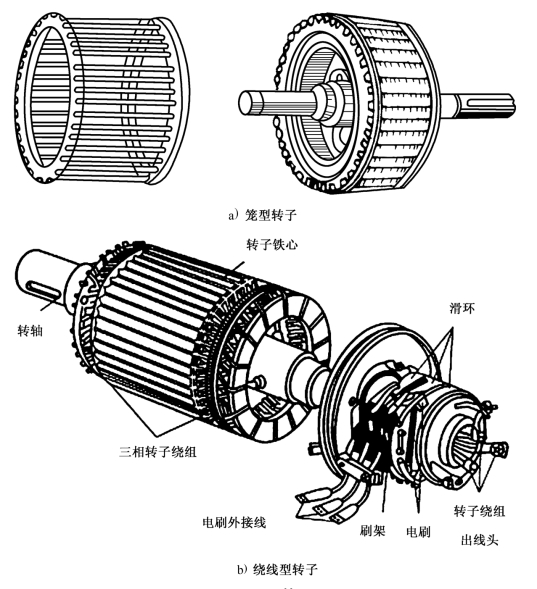

图4-18　转子
