1.自耦变压器

自耦变压器只有一个线圈，其二次绕组是一次绕组的一部分，所以它的特点是一次、二次绕组之间不仅有磁的耦合，而且还有电的直接联系。

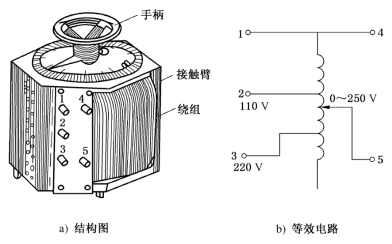

图4-12a是实验室中常用的一种可调式自耦变压器，又称调压器，其电路如图4-12b所示。若在一次绕组加上电压U1，则二次绕组电压为U2，且

图4-12　自耦变压器

使用时只要转动手柄，即可改变输出电压的大小。

2.电压互感器

电压互感器一般是一个降压变压器。它的工作原理与普通变压器空载状态相似。有些电压互感器的二次绕组有几个抽头，在使用时可以按需要选用一种绕组匝数，与一次绕组组成不同匝数比。

电压互感器使用时，一次绕组并联接在被测电压的电路上，二次绕组接测量仪表，如图4-13所示，其中U2＝，在互感器中K 称为转换倍率。

图4-13　电压互感器的接线图

常用的电压互感器二次绕组的额定电压为100V。互感器的额定容量是二次绕组的输出容量，一般为5V·A、10 V·A、15V·A。为了工作安全，电压互感器的铁心和二次绕组及外壳需接地，以防止当绕组间的绝缘损坏时二次绕组上有高压出现。同时，在运行中严禁二次绕组短路，否则将产生比额定电流大几百倍甚至几千倍的短路电流，烧坏互感器。在多变比的电压互感器中，每次只能选用一个一次绕组和一个二次绕组以组成一个电压比，其他线圈开路。

3.电流互感器(www.daowen.com)

电流互感器是一种将大电流变换为小电流的变压器，工作原理同普通变压器的负载情况相似。它主要用来扩大测量交流电流的量程。因为要测量交流电路的大电流时（如测量容量较大的电动机、工频炉、焊机等的电流时），通常电流表的量程是不够的。

电流互感器的接线图如图4-14所示。一次绕组的匝数很少（只有一匝或几匝），它串联在被测电路中。二次绕组的匝数较多，它与电流表或其他仪表及继电器的电流线圈相连接。

图4-14　电流互感器

根据变压器原理，可得到I2＝，其中K1是电流互感器的变换系数。由此可见，利用电流互感器可将大电流变换为小电流。电流表的读数乘上变换系数K1 即为被测的大电流值I1。通常电流互感器二次绕组的额定电流都规定为5A。

为了工作安全，电流互感器的二次绕组、铁心和外壳应接大地；电流互感器在运行中严禁二次绕组开路。因为互感器不同于普通变压器，一次绕组电流不取决于二次绕组，而决定于被测电路。所以二次绕组开路时，一次绕组电流全部称为其励磁电流，铁心严重饱和，并且发热严重，同时在二次绕组上感应出高电压，可能击穿互感器的绝缘，引起事故。

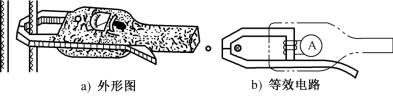

钳形电流表，又称测流钳，是电流互感器的另一种形式。由图4-15a可看出，铁心如同一个钳子，用弹簧压紧。测量时将钳口分开，纳入被测导线，而后闭合。这时该导线就是一次绕组，二次绕组绕在铁心上并与电流表接通如图4-15b所示，从安培表读出待测导线的电流数值。

图4-15　钳形电流表

[思考题]

1.某变压器额定频率为50Hz，在25Hz的交流电路中，能否正常工作？

2.变压器的负载增加时，其一次绕组中电流怎样变化？ 铁心中主磁通怎样变化？ 输出电压是否一定要降低？

3.单相变压器的一、二次绕组之间有磁的耦合关系，但无电的直接联系。一次绕组从电源吸收的电功率是通过什么途径传送到二次绕组的？ 二次绕组所接负载的大小又是如何反映到一次绕组的？

4.若电源电压低于变压器的额定电压，变压器的输出功率应如何适当调整？若负载不变会引起什么后果？
