发电机三相绕组的星形联结如图3-4所示，即将三相发电机绕组的末端连接起来，成为一个公共点N，由始端（A、B、C）引出三条线，就成为星形（Y 形）联结。公共点N 叫作中性点（或零点）。从中性点引出的连接线叫作中性线（或零线），如果中性线接地，则该线又称地线。从始端引出的三根连接线都叫作相线（或端线），俗称火线。

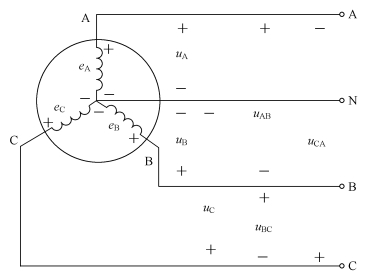

图3-4　三相电源的星形联结

三相电源接成星形时，可以得到两种电压：一种是相线与中性线之间的电压，称为相电压，用uA、uB、uC 表示，其参考方向规定为由每相绕组的始端指向末端（或相线指向中性线）。另一种是各相线之间的电压，称为线电压，用uAB、uBC、uCA表示，其参考方向规定为由下标中的前一字母指向后一字母。如uAB即为由相线A 指向相线B的电压。

当发电机的绕组连成星形时，相电压和线电压显然是不相等的。按图3-4所示的参考方向，根据基尔霍夫电压定律，线电压与相电压的基本关系为

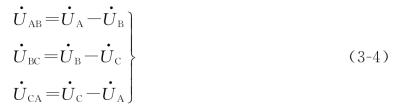

因为uAB、uBC和uCA都是同频率的正弦量，所以可以用相量来表示，即

由于发电机绕组的内阻抗压降与相电压相比很小，可以忽略不计，于是相电压和对应的电动势基本上相等，因此可以认为相电压也是对称的。相量图如图3-5所示。

图3-5　线电压与相电压的相量图(www.daowen.com)

由图3-5可知，三个线电压也是对称的。因此，在电源为星形联结时，若相电压对称，则线电压也对称。而各线电压与相应相的相电压之间的关系可以表示为

由此可见，在数值上各线电压为相电压的倍，相位上线电压超前于相应的相电压30°。用表示统一的线电压相量，用表示统一的相电压相量，则相量关系为

在发电机（或变压器）的绕组连成星形时，可引出四根导线（三相四线制），这样就有可能给予负载两种电压。通常在低压配电系统中相电压为220V，线电压为380V。

另外，发电机（或变压器）的绕组连成星形时，不一定都引出中性线（三相三线制）。

[思考题]

1.星形联结的对称三相电源，若相电压uA＝220sinωtV，则和是多少？

2.欲将发电机的三相绕组连成星形时，如果误将X、Y、C 连成一点（中性点），是否也可以产生对称三相电压？

3.三孔电源插座和四孔电源插座，分别提供的是单相交流电还是三相交流电？
