串联谐振的特征及应用解析

串联电路阻抗的模值为

当电路满足串联谐振条件时,即XL=XC 时,阻抗模值为

|Z|=R

可见,谐振时电路的阻抗模值最小。因此,在电源电压U 不变的情况下,电路中的电流将在谐振时达到最大值,即

式中,I0 称为串联谐振电流。在图2-23a、b中分别画出了阻抗模值和电流等随频率变化的曲线。同时应该指出,谐振时电路的感抗和容抗还是客观存在的,只是两者相等。

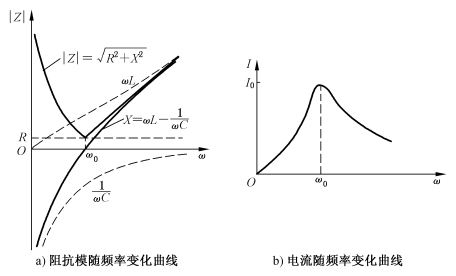

图2-23 RLC 串联电路的阻抗和电流

由于电源电压与电路中电流同相φ=0,因此电路对电源呈现电阻性。电源供给电路的能量全被电阻所消耗,电源与电路之间不发生能量的互换。能量的互换只发生在电感线圈与电容器之间。

由于XL=XC,于是UL=UC。而在相位上相反,互相抵消,对整个电路不起作用,因此电源电压(见图2-24)。

图2-24 相量图

但是,UL 和UC 的单独作用不容忽视,因为

当XL=XC>R 时,UL 和UC 都高于电源电压U。在电力工程中这种高压往往会击穿电气设备的绝缘而造成损害,因此必须避免谐振或接近谐振状态的发生。而在无线电工程中恰好相反,由于其工作信号比较微弱,常利用串联谐振以获得较高电压,电感或电容元件上的电压常高于电源电压几十倍或几百倍,从而实现频率的选择。

因为串联谐振时UL 和UC 可能超过电源电压许多倍,所以串联谐振也称电压谐振。UL 或UC 与电源电压U 的比值,通常用Q 来表示

式中,Q 称为电路的品质因数。在谐振时电容或电感元件上的电压是电源电压的Q 倍。

Q 值的大小取决于电路参数,是标志谐振电路质量优劣的一个重要指标。在串联谐振的实用电路中,Q 值往往在50~200之间,高质量谐振电路的Q 值则可能超过200。(www.daowen.com)

RLC 串联谐振在电子技术中得到广泛应用,主要是利用串联谐振阻抗最小和电压谐振的特点。在收音机中常利用高品质因数Q 的谐振电路来选择不同频率电台的信号。

通常收音机采用图2-25a所示的输入调谐电路,由于天线回路与LC 回路间有互感,在LC 回路中感应出不同频率的各种电动势,如e1、e2、e3、…,图2-25b就是图2-25a的等效电路,感应电动势与L、C 是串联的,所以电路属串联谐振电路。如果调节电容C 使电路对某一频率的信号(如f1)发生谐振,那么电路中频率为f1 的输出电压比感应电动势高Q 倍。其他各频率信号处于非谐振状态,相应的输出电压很小,被谐振频率的输出电压淹没。所以可以通过改变C 的大小达到调谐(即选台)的目的。

图2-25 收音机的输入调谐电路

应用串联谐振,可以把不同频率的信号分离。在测量仪器中,还可利用串联谐振的特性,测量电感线圈、电容器的参数或电源频率。

例2-12 将一线圈(L=4mH,R=50Ω)与电容器(C=160pF)串联,接在U=25V 的电源上。(1)当f0=200kHz时发生谐振,求电流与电容器上的电压;(2)当频率增加10%时,求电流与电容器上的电压。

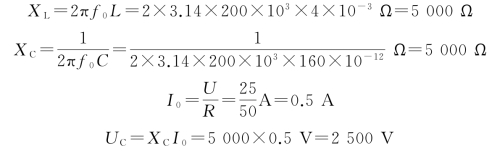

解 (1)当f0=200kHz时,电路发生谐振

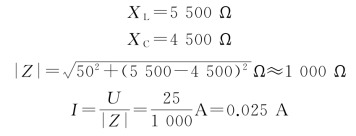

(2)当频率增加10%时,有

UC=XCI=4500×0.025V=112.5V

可见,偏离谐振频率10%时,I 和UC 就大大减小。

例2-13 某收音机的输入电路如图2-25a所示,线圈L 的电感L=0.3mH,电阻R=16Ω。今欲收听640kHz某电台的广播,应将可变电容C 调到多少?如在调谐回路中感应出电压U=10mV,试求此时回路中该信号的电流多大,并在线圈(或电容)两端得到多大电压?

解 根据f=可得

由此可得

[思考题]

1.试分析电路发生谐振时能量的消耗和互换情况。

2.有一RLC 串联电路,接于220V、50 Hz的交流电源上。R=4Ω、XL=8Ω,C 可以调节。试求:(1)当电路的电流为20A 时,电容是多少? (2)C 调节至何值时电路的电流最大? 这时的电流是多少?
