电阻、电感与电容元件串联（RLC 串联）的交流电路如图2-15a所示。电路的各元件通过同一电流，电流与各个电压的参考方向如图中所示。用相量表示的RLC 串联电路如图2-15b所示。

根据基尔霍夫电压定律可列出图2-15a的电压方程，即

用相量表示图2-15bRLC 串联交流电路中电压与电流的关系，则为

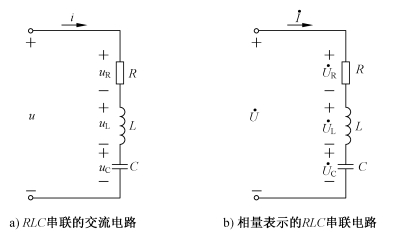

图2-15　RLC 串联的交流电路

此即为基尔霍夫电压定律的相量表示式，各电压之间相量关系如图2-16所示。

图2-16　各电压关系的相量图

由电压相量及 所组成的直角三角形，称为电压三角形，如图2-17所示。(www.daowen.com)

将式（2-38）写成

式中，R＋jX 称为电路的阻抗，用大写字母Z 代表，单位是Ω（欧姆），X 称为电抗。阻抗是一个复数，但不表示正弦量，故在Z 上不加“·”。即

式中，|Z|为阻抗模，φ 为阻抗角。

|Z|、R 与XL－XC 三者之间的关系也可用一个直角三角形——阻抗三角形（见图2-17）来表示。显然，阻抗三角形与电压三角形是相似的。

图2-17　电压、阻抗及功率三角形

阻抗角φ 的大小是由电路的参数决定的。如果XL＞XC，即φ＞0，则电压u 超前于电流i的角度为φ，这种电路是电感性的。如果XL＜XC，即φ＜0，则电压u 滞后于电流i的角度为φ，这种电路是电容性的。当然，也可以使XL＝XC，即φ＝0，则电压u 与电流i同相，这种电路是电阻性的。
