1.电源有载工作

将图1-29a中的开关S合上，接通电源与负载，即为电源有载工作。

由图可得出电路中的电流

负载电阻两端的电压

U＝RI

并有

式（1-30）与式（1-23）相同，得如图1-29b所示的电源外特性曲线。可见电源有载工作时端电压U 小于恒压源电压US，两者之差为电流通过电源内阻所产生的电压降R0I。电流越大，则电源端电压下降得越多。电源内阻一般很小，当R0≪R时，则U≈US，表明当电流（负载）变化时，电源的端电压变化不大，说明其带负载能力强。

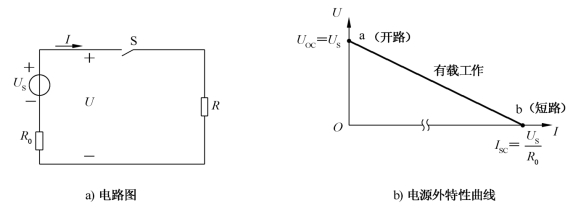

图1-29　电源有载工作

2.电源开路

在图1-29a所示的电路中，当开关S断开时，电源则处于开路（空载）状态。开路时，外电路的电阻对电源来说等于无穷大，因此电路中电流为零。这时电源的端电压称为开路电压或空载电压UOC，其值等于恒压源电压，电源不输出电能。此时电源的外特性如图1-29b中a点所示。

电源开路时的特征可表示为

3.电源短路(www.daowen.com)

在图1-30所示的电路中，当电源的两端由于某种原因而连在一起时，电源则被短路。电源短路时，外电路的电阻可视为零，电流有捷径可通，不再流过负载。因为在电流的回路中仅有很小的电源内阻R0，所以这时的电流很大，此电流称为短路电流ISC。短路电流可能使电源遭受机械与热的损伤或毁坏。短路时电源所产生的电能全被内阻所消耗。

图1-30　电源短路

电源短路时由于外电路的电阻为零，所以电源的端电压也为零。这时电源的电压全部由内阻承受。此时电源的外特性如图1-29b中b点所示。

电源短路时的特征可表示为

短路通常是一种严重事故，应该尽力预防。产

生短路的原因往往是由于绝缘损坏或接线不慎，因此经常检查电气设备和线路的绝缘情况是一项很重要的安全措施。此外，为了防止短路事故所引起的后果，通常在电路中接入熔断器或自动断路器，以便发生短路时，能迅速将故障电路自动切除。但是，有时由于某种需要，可以将电路中的某一段短路（常称为短接）或进行某种短路实验。

开路和短路也可发生在负载端或线路的任何处。

例1-4 若电源的开路电压UOC＝12V，其短路电流ISC＝30A，试问该电源的电压和内阻各为多少？

解 电源的电压

US＝UOC＝12V

电源的内阻

这是由电源的开路电压和短路电流计算其电压和内阻的一种方法。
