电路理论中，有源元件分为两类：一类以电压源形式表示；一类以电流源形式表示。

1.电压源

理想电压源是指电源两端的电压US 恒定不变，其发出的电流由外电路决定，这种理想电压源又称为恒压源，其符号如图1-11a 所示。而实际电压源在工作中具有发热效应，因此在电路模型中用恒压源US 和内阻R0 串联的形式表示，称为电压源，如图1-11b所示。

图1-11　理想电压源与电压源的图形符号

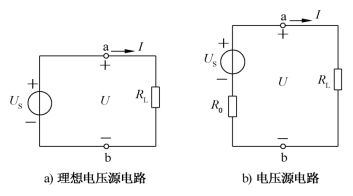

当理想电压源与负载连接时，如图1-12a所示，其输出电压U 等于US，输出电流I 由负载电阻RL 和恒压源US 本身确定，它的外特性曲线是与横轴平行的一条直线，如图1-13所示。当电压源与负载连接时，如图1-12b所示，此时输出电压U 与输出电流I 的关系为

图1-12　理想电压源与电压源电路

由此可做出电压源的外特性曲线，如图1-13所示，随着输出电流I 的增加，输出电压U 呈减小的趋势。

图1-13　电压源和理想电压源的外特性曲线

由于理想电压源的电压为恒定的，因此与理想电压源并联的支路上的任意元件，其两端的电压都是理想电压源的电压值。例如，图1-14所示电路中，无论R 的电阻值为多少，二端口的电压U 恒等于US。

图1-14　理想电压源并联电路

2.电流源

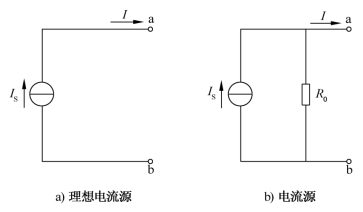

理想电流源是指电源支路的电流IS 恒定不变，其两端电压由外电路决定，这种理想电流源又称为恒流源，其符号如图1-15a所示。而实际电流源在工作中同样具有发热效应，在电路模型中用恒流源IS 和内阻R0 并联的形式表示，称为电流源，如图1-15b所示。

图1-15　理想电流源与电流源的图形符号

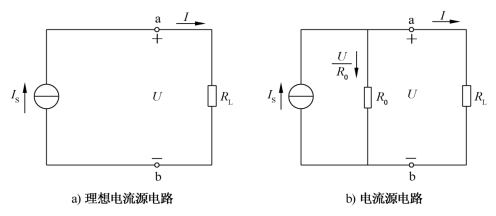

当理想电流源与负载连接时，如图1-16a所示，其输出电流I 等于IS，输出电压U 由负载电阻RL 和恒流源IS 本身确定，它的外特性曲线是与横轴垂直的一条直线，如图1-17所示。当电流源与负载连接时，如图1-16b所示，此时

图1-16　理想电流源电路与电流源电路

由此可做出电流源的外特性曲线，如图1-17所示。随着输出电压U 的增加，输出电流I 呈减小的趋势。(www.daowen.com)

图1-17　电流源的外特性曲线

由于理想电流源的电流为恒定的，因此与理想电流源串联的支路上的任意元件，其中流过的电流都是理想电流源的电流值。例如，图1-18所示电路中，无论R 的电阻值为多少，该支路中的电流I 恒等于IS。

图1-18　理想电流源串联电路

3.电压源与电流源的等效变换

在电路分析时，电压源和电流源可以进行等效变换。

由图1-12b中得到的式（1-23），将其两端除以R0，则得

可写为

式中，IS 为电源的短路电流，IS＝；I为负载电流；为内电阻R0 支路的电流。

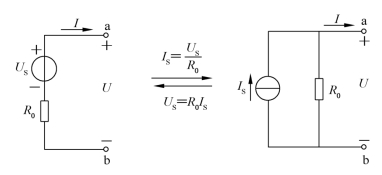

由图1-16b所得到的式（1-24）与式（1-25）是相同的，由此说明，电压源和电流源的外特性是相同的，二者可以相互转换，如图1-19所示，转换前后电源的输出电压U 及输出电流I 均不会发生变化。

图1-19　电压源与电流源的等效变换

电压源与电流源之间等效是指对外电路是等效的，但电源内部特性是不同的。例如，在电源开路时，电压源内部不消耗能量，电流源内阻流过的电流等于IS，内部能量消耗最大。所以二者内部特性是不等效的。

理想电压源与理想电流源之间没有等效的关系。因为对理想电压源（R0＝0）来说，其短路电流ISC为无穷大，对理想电流源（R0＝∞）来说，其开路电压UOC为无穷大，都不能得到有限的数值，故两者之间不存在等效变换的条件。

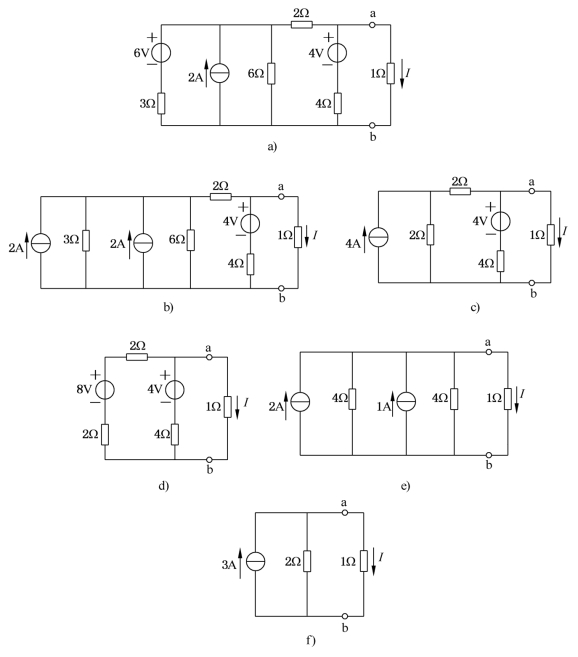

例1-1 用电压源与电流源等效变换的方法计算图1-20a所示电路中1Ω 电阻上的电流I。

解 如图1-20所示，电路图a最后化简为电路图f。

由图1-20f可求得

图1-20　例1-1图

在进行等效变换时，应注意电流源的方向和电压源的极性。
