电压与电流的标准方向

在电路分析中,当涉及某个元件或部分电路的电流或电压时,有必要指定电流或电压的参考方向。这是因为电流或电压的实际方向可能是未知的,也可能是随时间变动的,所以在电路图上用箭标或“+”“-”来标出它们的方向或极性,才能正确列出电路方程。对于电压和电流的方向,有实际方向和参考方向之分,要加以区别。

电流的方向是客观存在的。但在分析较为复杂的电路时,往往难以事先判断某支路中电流的实际方向;对交流而言其方向随时间变化,在电路图上也无法用一个箭标来表示它的实际方向。为此,在分析与计算电路时,有必要指定电流的参考方向,可任意选定某一方向作为电流的参考方向,在电路图中用箭头表示。所选电流的参考方向并不一定与电流的实际方向—致。当电流的参考方向与其实际方向一致时,则电流为正值(见图1-5a);反之,当电流的参考方向与其实际方向相反时,则电流为负值(见图1-5b)。图中,虚线箭头表示电流的实际方向,实线箭头表示电流的参考方向。显然,在参考方向选定之后电流之值才有正负之分。

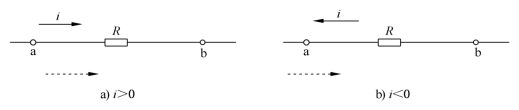

图1-5 电流的参考方向

同理,对电路中两点之间的电压也可以任意指定参考方向或参考极性,在电路图中用“+”(高电位端)、“-”(低电位端)表示。电压的参考方向规定为由“+”端指向“-”端,即为电位降低的方向。当电压的参考方向与其实际方向一致时,则电压为正值(见图1-6a);反之当电压的参考方向与其实际方向相反时,则电压为负值(见图1-6b)。图中,“(+)”“(-)”表示电压的实际方向,“+”“-”表示电压的参考方向。

(www.daowen.com)

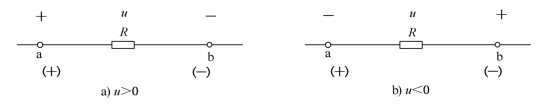

图1-6 电压的参考方向

电压的参考方向除用极性“+”“-”表示外,也可用双下标表示。例如a、b两点之间的电压Uab,它的参考极性是由a指向b,也就是说a点的参考极性为“+”,b点的参考极性为“-”。如果参考方向选为由b指向a,则为Uba,Uab=-Uba。可知在图1-6a中,电压uab为正值,uba则为负值。

在电路图上所标的电流和电压方向,一般都是参考方向,而不是实际方向。当参考方向与实际方向相同时,其值为正,否则为负。它们是正值还是负值,视选择的参考方向而定。

在标定电路中无源元件(如电阻电感、电容等元件)的电压和电流参考方向时,两者常采用一致的参考方向,称为关联方向;对于电源元件(电压源、电流源),常采用电压与电流不一致的参考方向,称为非关联方向。图1-7中电阻元件R 上电压与电流的参考方向为关联方向,电压源US 上电压与电流的参考方向为非关联方向。

图1-7 电压与电流的关联方向
