（一）工程概况

为适应迅速发展的电网在电网调度运行管理的需要，经过考察、论证×市决定上电网围度自动化系统。×市拟上的电网调度自动化系统本着“系统规范化、配置标准化、功能实用化”的目标出发，统筹考虑我市的实际情况，本系统各项性能指标均应符合国家有关部门颁发的有关县级电网调度自动化系统技术标准及规定要求。该系统由调度主站系统、通信通道及4个变电站远动终端（RTU）组成。调度主站系统设计规模为1232个变电站，调度主站系统采用双主网配置。通信通道采用无线扩频通信方式配置。其中3个变电站远动终端（RTU）采用增强型分布式RTU，1个变电站远动终端（RTU）采用变电站综合自动化系统。调度主站系统采用通用的微机平台（包括服务器和台式机）；Windows2000/NT操作系统；数据库管理系统采用Sybase System11.0，它是关系型数据库管理系统的典型代表之一，具有强大的网络支持功能和灵活的并发处理机制。其系统框图见图9-2。

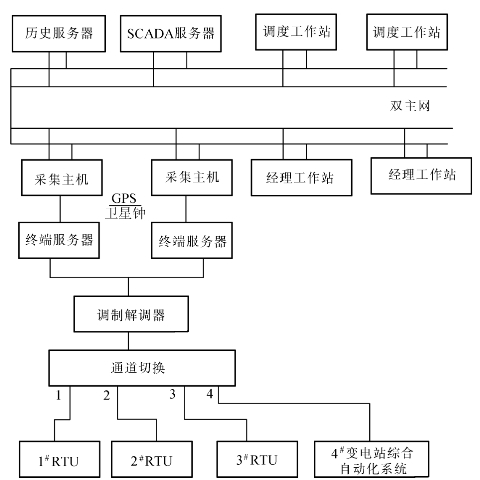

图9-2　系统图框图

（二）系统功能

1.数据采集可达到如下功能

（1）遥测量。包括变电站主变两侧电压、电流、有功功率、无功功率、功率因数、频率、主变油温、室外温度；配出线电流。

（2）遥信量。包括变电站断路器位置（分、合）、事故报警信号、刀闸状态，配出线报警信号及其他报警信号。

（3）遥读量。揩遥读变电站电能表指针数。

2.数据处理

对实测量实现数字滤波、整点校时、零值死区处理、变化率校验和不良点剔除等，提供求和、求平均、求最大值/最小值和逻辑判断等计算功能，以得到所需的非实测值。

3.报警处理

当对变电所设备进行操作或发生事故报警信号时，前置机将报警信号以点对点的方式送给调度监控工作站，此时调度监控工作站将完成如下工作：

（1）自动弹出相应变电站主接线图并在。屏幕报警窗口有文字提示。

（2）语音报警。

（3）触发模拟屏对位闪烁。

（4）打印机打印。

（5）报警信息存库。

（6）上述工作完成后，微机到历史库中查询并显示该设备的动作情况（动作次数、上次检修时间、TA变比等）和动作时的运行参数（如接地时各相电压及电流）。最后调度监控系统下要一次以核对报警信息是否准确。

4.画面显示

调度监控系统可显示如下实时画面：

（1）电网地理位置图。

（2）送变电系统图。

（3）各变电站主接线图。(www.daowen.com)

（4）电压棒图、功率饼图。

（5）配电条图。

（6）潮流图。

（7）各变电所主变经济运行曲线。

（8）全局负荷曲线。

（9）电能表指针数。

（10）远动系统工况监视图。

5.遥控、送调功能

对变电站断路器及负控点断路器实现遥分、遥合；完成在线遥调操作，如变电所变压器分接头遥调操作，继电保护整定操作等。

（1）遥控、迢调具有防误闭锁功能。

（2）记录全部遥控、遥调操作内容、屏幕报警及遥控、遥调返校错误。

（3）设置遥控、遥调屏蔽保护功能，解除屏蔽保护时有口令保护。

（4）遥控、迢调操作由调度员人工启动，在主接线图上进行。

6.报表生成

调度管理系统以交互的方式定义报表格式、报表显示及打印周期时间等。可生成各种格式灵活的报表少并可在表中插图，如曲线、棒图、饼图及其他图形等。

7.全网校时

系统设有自动校时、手动校时、设置时钟、抽测时钟等方式来共同保证全网时钟统一，同时备有标准时钟接口，使用卫星同步时钟（GPS）来保证全网时钟统一。

（三）系统工程概算

调度主站系统工程概算见表9-3。

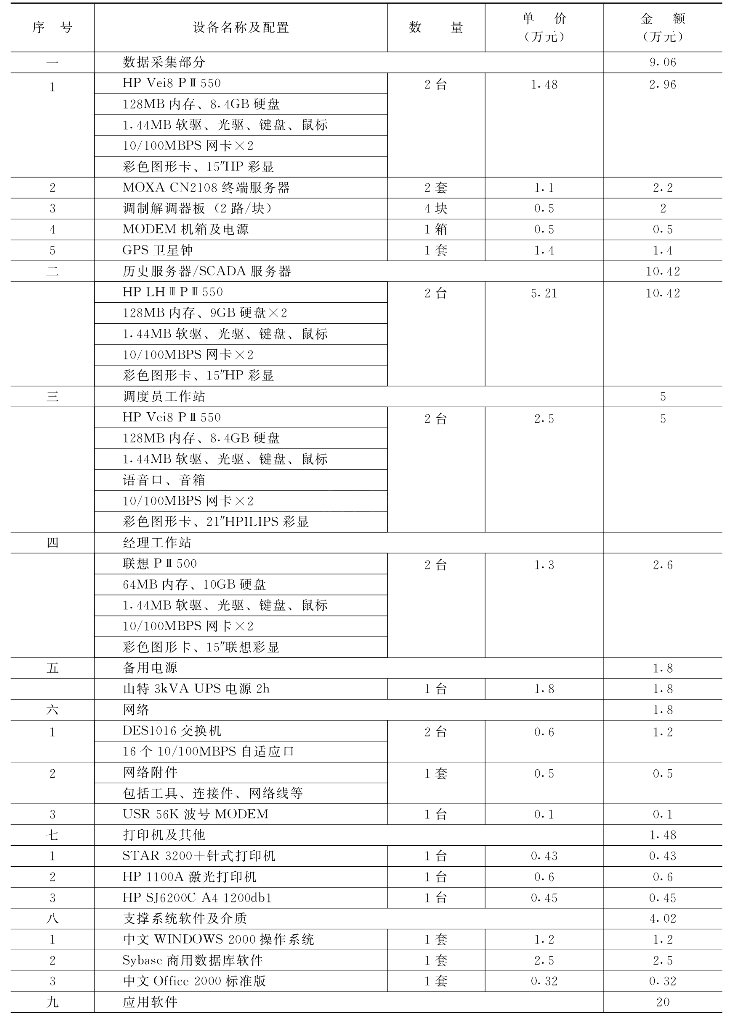

表9-3　主控站调度自动化工程概算表

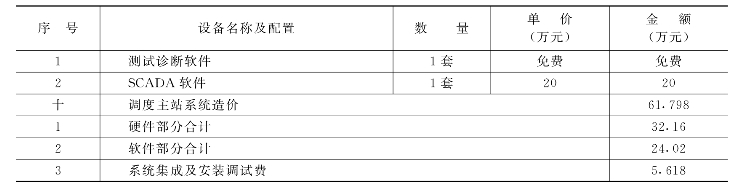

续表
