实时多任务系统设计原则及应用场景分析

时间:2023-06-20 理论教育 版权反馈
【摘要】:本项目各项性能指标均应符合国家有关部门颁发的有关县级电网调度自动化系统技术标准及规定要求。本系统是以实时数据库为基础,以实时多任务操作系统为支持环境,是一个建立在实时数据网络上的功能分布系统。本系统基于LAN的系统上运行。LAN网上的各工作站可共享网络数据,允许以表格或图形方式调阅网络服务器的实时(历史)数据库数据;也可根据需要随时从实时(历史)数据库中提取数据嵌入、连接到临时制作的表格或图形中。

实时多任务系统设计原则及应用场景分析

(1)从“系统规范化、配置标准化、功能实用化”目标出发,统筹考虑×市×局电网调度自动化系统现有情况。本项目各项性能指标均应符合国家有关部门颁发的有关县级电网调度自动化系统技术标准及规定要求。

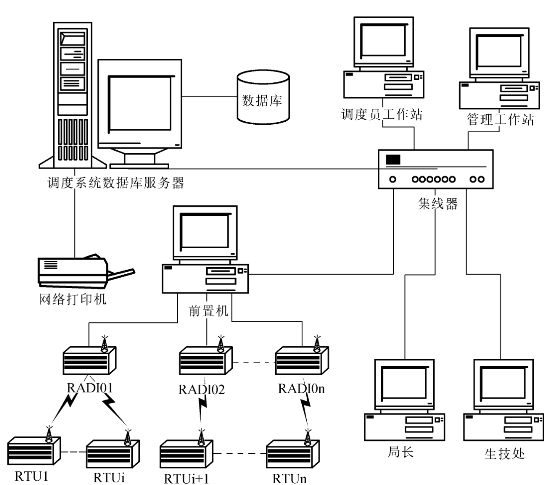

(2)本项目总体设计为三级分布式监控与数据采集系统,其框图如图9-1所示。

本系统是以实时数据库为基础,以实时多任务操作系统为支持环境,是一个建立在实时数据网络上的功能分布系统。在完成监视控制与数据采集(SCADA)功能基础上,还具备电网运行管理、运行参数统计、设备档案管理电力负荷管理等高级应用功能。

本系统基于LAN的系统上运行。调度管理工作站应用程序所需数据可共用实时数据库中的数据,同时,该应用程序的计算统计结果又可自动生成,形成实时控制信息。LAN网上的各工作站可共享网络数据,允许以表格或图形方式调阅网络服务器的实时(历史)数据库数据;也可根据需要随时从实时(历史)数据库中提取数据嵌入、连接到临时制作的表格或图形中。

本系统具有完备的查询打印功能,系统对重要的数据提供图表(曲线、捧图、饼图)显示打印功能。

图9-1 总体框图

对系统平台和开发工具的具体要求:(www.daowen.com)

(1)体系结构:客户/服务器模式。

(2)与MIS系统有数据接口,可向MIS系统传送实时信息,具有可扩展性

(3)网络操作系统:Windows NT 4.0(中文版)。

(4)数据库管理系统:Sybase System 11.0。

(5)开发工具:Power Builder 5.0,Power Designor 5.1,Visual C++5.0。

(6)工作站平台:Windows98(中文版)。

数据库服务器主要完成电网实时数据及历史数据的管理与维护,并通过网络支持其他工作站,通过标准接口软件同所有的应用程序相连接。
