DISA—2系统是按分层原则设计的，系统分为三层，即站级计算机层、通信管理层、设备监控及保护单元层。整个系统以通信管理单元为核心，如图7-1所示。

从图7-1中可以清楚地看出，通信管理层在系统中处于承上启下的中心位置，负责沟通各下级单元监控装置，采集数据并建立实时数据库。对上连接站级计算机及远方调度中心，实时报告变电站工况及事件等信息，接收控制、调节命令并分发到指定的下级单元装置。当通信出现单元故障，整个系统将失去联系。为保证系统的可靠性，对此关键点采取了特殊的双重应用设计。双套彼此独立的通信总控单元都具有独立的电控、CPU及串行通信设施，双机之间通过串行接口彼此监视对方的工作状态并在值班机故障时切换。

设备监控、保护单元按功能独立设计。监控单元具有两种选择，其一DISA—910单元，主要用于配屏安装，以实现进出线，主变等对象的监控。DISA—920单元可以分散到开关柜安装，实现馈线、电容器等的监控。

总控与分散的单元监控装置之间可以采用光纤通信电缆连接。如为室内短距离通信，则可采用电缆连接。对于继电保护设备的通信有两种方法，其一为就近将对应设备的保护与监控单元连接，其二为保护独立组网后与总控连接。(www.daowen.com)

此外，系统还可以支持远方诊断，该功能可MODEM远方的诊断中心计算机连接，诊断各板件的工作情况。

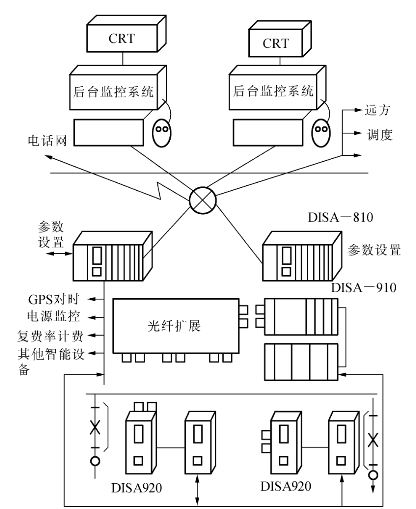

图7-1　DISA—2系统原理图
