IDS—2000—IP系统是一种能够灵活选带宽、并能对带宽进行动态管理的专用以太网接入路由器。

1.IDS—2000—IP路由器基本结构

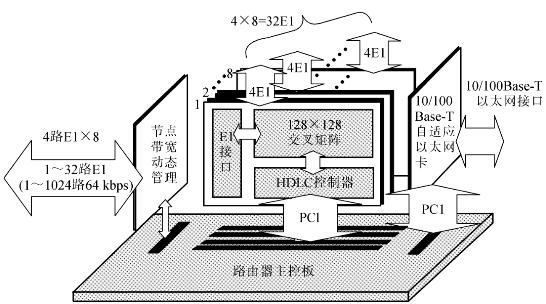

IDS—2000—IP路由器组成如图6-12所示。

图6-12　IDS—2000—IP路由器组成图

IDS—2000—IP路由器分为中心路由器和远端路由器两种。组网时以中心路由器作为树根，远端路由器作为树叶组成树形网络。

IDS—2000—IP路由器在硬件上，可以配置1～8块E1接口卡（每卡4路E1，2.048Mbit/s/G.703接口），1～4块10/100Base-T以太网卡。其中以太网卡采用的是Inter公司提供的10/100Base-T自适应以太网卡；4E1接口卡是自行研制的，它可以提供1～4路E1接口。

2.IDS—2000—IP路由器主要特点

（1）每个路由器提供1～4个10/100Base-T自适应以太网口，1～8块E1接口卡（每块接口卡含4个E1接口），即1～32个E1接口。

（2）10Base-T以太网接口符合IEEE802.3，采用4线UTP5传输100m。

（3）100Base-T以太网接口符合IEEE802.3U，采用4线UTP/STP5传输100m。

（4）同时具有第二层和第三层的交换能力。

（5）采用IPoverFR技术，能够进行帧中继转发，既具有帧中继交换能力。

（6）每块E1接口卡具有128×128的交叉连接能力，这样就可以任意抽取E1电路中的64kbps时隙用作数据通道，而不必独占整个E1。

（7）可以将多个E1电路绑定成一条虚拟电路，从而获得更高的宽带。

（8）路由器单个路由的宽带可以在n×64kbps～m×2.048Mbit/s（n=1～30，m=1～32）范围内选取。(www.daowen.com)

（9）各个远端路由器可兼顾本站点宽带资源和速率要求，各自选择不同的宽带。

（10）将IP网络的关键构件—路由器的配置和管理环节纳入IDS—2000系统的统一网管，中心站可以通过网管接口对其进行全网络路由配置和故障检测。

（11）系统的中心路由器对远端路由器，硬件为1∶N的配置，通道即可以设为星型，即从中心到每个远端配置点——nE1专用通道，中心路由器宽带为各远端路由器宽带之和；也可以设置为总线或环型，即中心与所有远端点配置nE1共享通道；还可以混合组网。故此既节约了投资，又解决了IP路由器固有的宽带瓶颈问题。

（12）每个路由器可以配置多块以太网卡（最多4块），便于多个子网（例如，MIS网、配网、调度自动化网等）分网断设置（E1通道可分可合），独立运营，省去了远端的以太网交换机。

（13）中心路由器与从路由器之间的E1电路能够进行电路/分组的动态复用。例如：中心路由器通过E1电路连接电话交换器，交换机到从站的交换端机之间的电话业务、中心站与从站之间的数据业务可以同时复用同一条E1电路。以话音优先原则使用E1电路时隙。数据通道根据电话业务情况动态使用除话音时隙以外的所有其他时隙。

3.IDS—2000—IP路由器主要功能

IDS—2000—IP路由器提供的最基本功能是将不同的IP子网通过E1中继电路进行互连。同时它还可以根据用户实际需要提供多种增值服务。其主要功能和服务如下：

（1）IP网络互连。

（2）话音和数据信道共享。

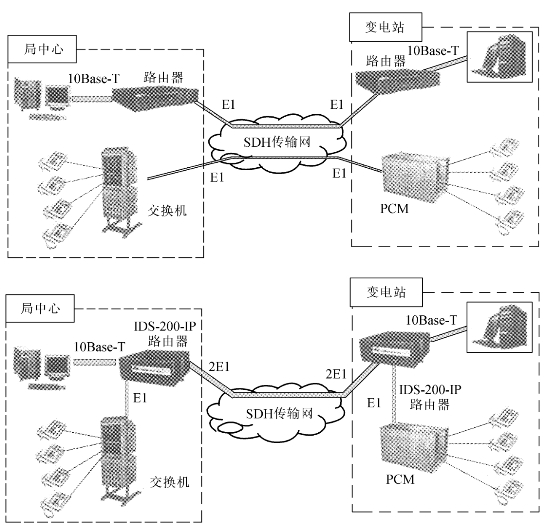

图6-13　带宽共享示意图

例如在图6-13中，某变电站与供电局中心站之间，通过SDH网的2个E1电路传输4路话音和1路IP以太网数据。

如果采用传统的路由器，电路和设备配置如图6-13（a）所示，其中4路话音通过PCM设备占用1个E1电路，以太网数据通过只能占用1个E1电路传输。

如果采用IDS—2000—IP路由器，电路和设备配置如图6-13（b）所示，其中4路话音通过PCM设备接入路由器，和1路以太网数据动态共享2个E1电路传输，当4路电话都挂机时，4条话路都作为数据通道，即，以太网数据占用全部2E1（2×2.048kbit/s）宽带传输；当4路电话中有1路电话起机时，以太网数据立即自动将占用的2E1（60×64kbit/s）宽带中，对应的1×64kbit/s时隙优先让给话路，电话挂机后，此时隙又自动恢复为数据通道；依此类推，以太网数据占用宽带最窄是当4路电话同时取机时，以太网数据宽带为2E1-4×64kbit/s，电话都挂机后，数据通道又自动恢复为2E1数据通道。

（3）灵活多变的宽带分配。

（4）简洁直观的配置系统。
