IDS-2000-SDH系统:电力通信系统设计要求的优化方案

时间:2023-06-20 理论教育 版权反馈
【摘要】:不仅具备常规的E1、E3、STM—1支路接口,还具备10Base-T、100Base-T以太网接口,将计算机局域网纳入了SDH光纤自愈环的配置、监测和管理环节。具备标准协议和接口的中文网管平台,可实现SDH传输系统、SPDH传输系统、PCM接入系统、IP接入系统、变电站原有微波通信设备、载波通信设备、电源及环境监测设备统一管理和监测。综上所述,IDS—2000—SDH系统的组网功能、交叉连接功能、统一网管功能完全能够满足电力骨干通信网的设计要求。

IDS-2000-SDH系统:电力通信系统设计要求的优化方案

(1)采用国际最先进的通信设计思想,集成器件和生产工艺,使设备的集成度提高,可靠性提高,成本降低,结构微型化。其MICRO机型的单板微型站设计,一块卡即可作为独立的SDH/ADM传输单元,插在PCM机箱中使用,实现了传输接入一体化。

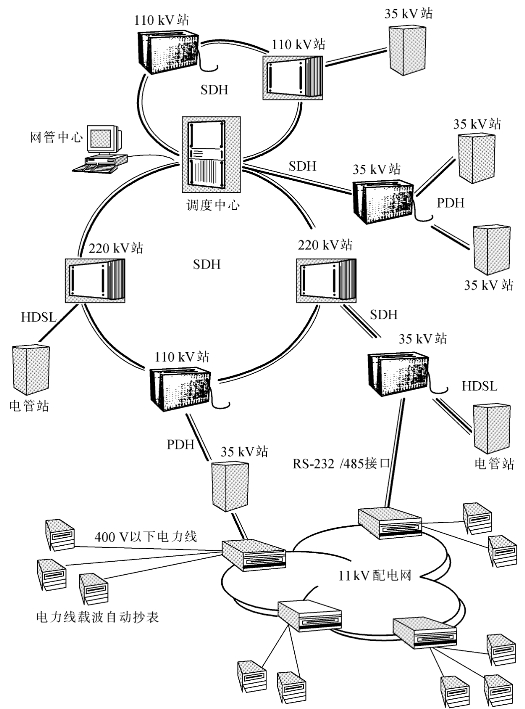

图6-10 ISD—2000网络结构图

(2)采用第二代SDH的DXC技术,具备VC-12、VC-3、VC-4的全连通性,可实现126个E1的任意交叉连接,组成链型、环型、环切环、多分支链/环等各种拓扑网络。一个ADM站最多可配置4对STM—1光环路接口+18对部分STM—1光分支接口,或4对STM—1光环路接口+126个E1支路接口。

(3)不仅具备常规的E1、E3、STM—1支路接口,还具备10Base-T、100Base-T以太网接口,将计算机局域网纳入了SDH光纤自愈环的配置、监测和管理环节。

(4)E1通道采用适应动态宽带分配管理技术。(www.daowen.com)

(5)具备标准协议和接口的中文网管平台,可实现SDH传输系统、SPDH传输系统、PCM接入系统、IP接入系统、变电站原有微波通信设备、载波通信设备、电源环境监测设备统一管理和监测。

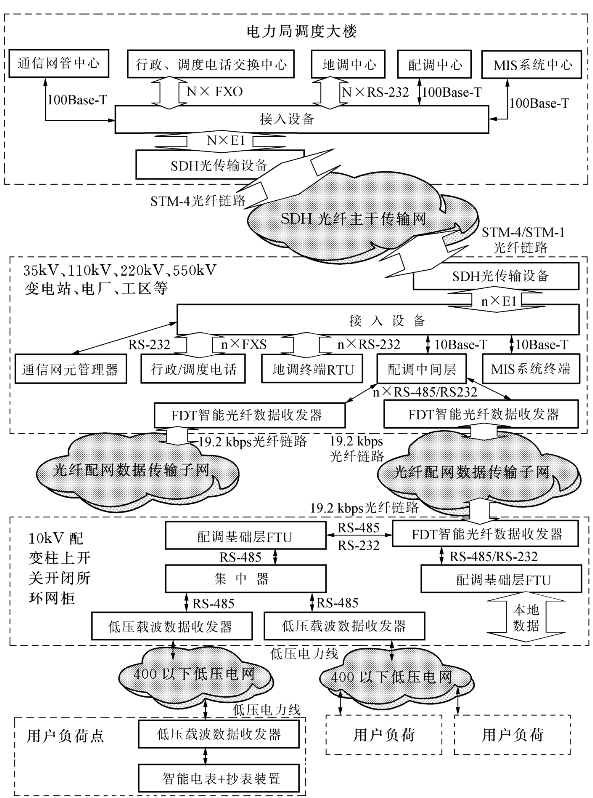

图6-11 系统组成图

(6)3种不同的机型设计,适应不同的安装方式。MICRO机型为单板设计,可插在PCM机箱的插槽中使用,STD/XTD机型支路插槽通用,各种插件通用,便于扩容。

综上所述,IDS—2000—SDH系统的组网功能、交叉连接功能、统一网管功能完全能够满足电力骨干通信网的设计要求。
