主站与配电站子站之间的通信可借助双绞线、光缆或者微波实现；分站与环网柜或杆上智能设备（FTU、DTU、或AMR）之间的通信方式有：光纤通信、栓绞线通信、扩频通信、多地址无线电通信、电话线通信、配电线载波通信等，分别叙述如下：

1.光纤通信

（1）光纤通信容量大，速度快、衰减小、传送距离远，不受外界电磁场干扰，可靠性高，不会产生干扰，保密性好，抗腐蚀，敷设方便，但是投资费用高。若通信距离较短，可选用相对便宜的多模光纤。

（2）以发展的眼光看，光纤必将成为配电自动化系统中的主导设备。

（3）光纤通信一般有星形网结构和主从式环网结构，前者多用于主站和子站之间，后者投资最小，安全可靠性可满足要求，在子站与户外配电设施通信中广泛使用，如图6-6所示。

图6-6　主从式环网结构图

2.双绞线通信

双绞线与配电线同杆架设，该通信方式投资小，数据传送速率高，多芯多用，可靠性较高。其工作原理如图6-7所示。

3.扩频通信

扩频通信运行902～928MHz频带内，能更好地利用频带资源，抗干扰能力强，保密性好，数据传送速率高、距离远，性价比高，维护简单，但安装较难，投资较高。

4.多地址无线电（MAS）通信(www.daowen.com)

900MHz无线电通信，应用于控制分段开关，通过天线和控制盒，来自柱上RTU的信号被集中到主站的SCADA系统中，便于监控。其工作示意图如图6-8所示。

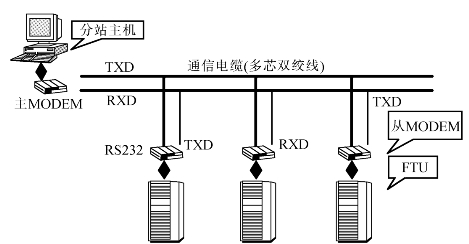

图6-7　双绞线通信原理图

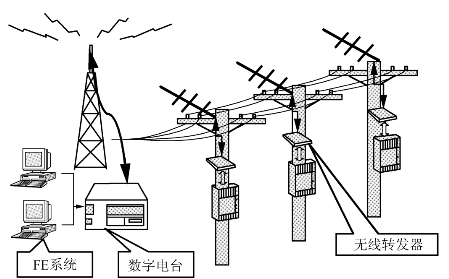

图6-8　无线电通信工作示意图

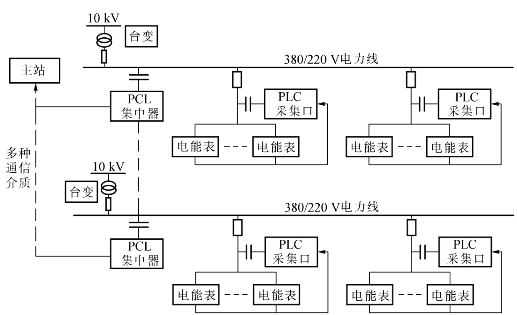

图6-9　配电线载波通信图

5.电话线通信

租用电话线通信虽然在技术上能满足配电自动化的需要，且设备投资低，但可靠性较低，且采用租用的方式并不经济。

拨号式电话线相对有一些优点：可以在不干扰语音通信的情况下使用既有电话系统，可大大减少投资费用。

6.配电线载波通信

配电线载波通信利用现有的电力线路，投资较少，维护简单，且具有较高的可靠性，但传送速率不是很高。图6-9所示情况为利用低压线路载波实现的电能自动抄表系统。
