1.主站硬件结构
主站硬件系统采用分层分布式体系结构,采用快速交换式以太网组成局域网(LAN)。DMS的实时监控功能分布于纵向的三个层次上,较低的层上实现基于局部信息的局部监控功能,高层则实现部分全面或全局的协调监控功能;配调主站采用了多个交换机形成多层次交换式快速以太网,DMS的各高级应用分布于各层的节点上。DA—2000的分层、分布式硬件体系保证了其系统性能的优化和提高。主要硬件包括各种工作站所用部件,诸如局长工作站、总工工作站、工程师工作站、通信工作站、报表管理工作站、投诉电话工作站、配电工作管理工作站、配调人机工作站(模拟屏、投影系统);还包括文件、数据库、GIS、应用服务器等。
2.主站软件结构

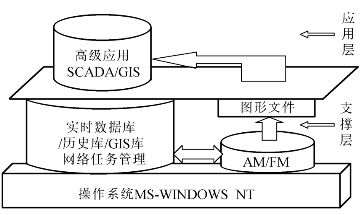

如图6-2所示,软件系统采用层次结构设计,其中支撑软件系统介于操作系统和应用程序之间,并以不同的方式,向应用程序提供服务。DA—2000是一套完善的和开放的支撑系统为基础形成的分布式处理系统。支撑系统环境包括:面向对象的实时数据库及其管理系统(DARDBMS)、历史数据库及其管理系统、绘图系统GIS应用库及其他DMS应用库、网络管理系统、面向对象MMI框架系统(DAMMI)、AM/FM系统(DAMAP)。
图6-2 主站软件结构图
3.基于绘图系统GIS的SCADA系统
DA—2000的SCADA系统将新开发的地理信息系统与SCADA高度集成在一起,形成适合于配电网的SCADA系统。这是一个十分有意义的系统功能,系统进入该项功能后,可在屏幕上显示配电网络的地理画面,如用鼠标点击地理画面的某处,则可显示该段线路的各种参数。可见该种功能将大大方便于用户。
其主要提供的画面有:
(2)动态地理区域着色闪烁。
(3)信息查询。
(4)地理统计。可对其内部物理对象进行统计。
(5)地理图上可直接进行各种交互操作并显示操作结果。
人机交互式操作的内容包括:
(1)人工置数。对开关状态和模拟数值可进行人工设置并显示人工置数图形标志。
(2)遥控操作。包括开关开合控制,变压器分接头调整、电容器投切及保护装置的远方投切及定值整定。
(3)修改参数。可修改各种限值,死区等参数。
(4)注释挂牌。可对各种配电设备设置检修、故障、接地禁止操作等挂牌标志,并设置相应的图形标志。
(5)信息查询。可展开显示配电设备的动态、静态信息,可查看动态文本的实时、历史曲线或统计信息;可展开某集合对象的子图。
(6)高级设置。包括遥测点的投入/退出设置,报警点、报警的禁止/恢复设置等。
4.AM/FM子系统
这也是一个非常有意义的系统,该系统提供的功能是:
(1)图形矢量化描述。
(2)图形转入转出功能。
(3)丰富的图形编辑功能。
(4)实时数据库的录入、维护。
(5)设置属性数据库的维护。
(6)网络拓扑自动形成。
(7)AM/FM可为SCADA提供下列数据描述文件:静态地图图形元素的数据描述文件;代表物理电气设备的图形对象的数据描述文件;代表动态物理对象的数据描述文件。(www.daowen.com)
(8)图形编辑器。可任意编辑生成各种矢量图符。
(9)图形可任意按层组织、图层显示顺序、图层颜色可任意设置。
(10)图形资料的统一管理。
5.设备管理系统
主要技术特点:
(1)基于地理信息的DAFMS具有强大的图形出理能力和优异的图形操作性能。
(2)严格的数据库正确性、完整性和一致性校验措施。
(3)可以进行图形、数据双向查询,多级交叉查询等。
(4)图形和数据库的维护可以同时进行,同时生成配电网络的拓扑关系,大大方便了数据库的维护工作,减少了出错的可能性。保证了图形与数据的一致性及图形资料本身的一致性。
(5)DAFMS可直接向SCADA实时数据库请求实时数据,以取得配电网的实时运行状态。
主要功能:
(1)数据录入功能。
(2)数据查询功能(根据图形查数据库)。
(3)数据查询功能(根据数据查图形)。
(4)区域查询、统计功能等。
6.基于Web的实时信息发布系统
本系统能够根据主页中的选择在浏览器端显示城市街区图、各变电站接线图等,并能够进行图形缩放、漫游、移动等操作。此外,浏览器端还定时从服务器采集数据,刷新图像,实时地反映数据变化。
其主要特点:
(1)浏览器端与服务器的连接具有不间断性,保证了数据传输的速度和可靠性。
(2)客户共享服务端软件,节约软硬件费用。
(3)多客户并发,即多个客户可以同时与服务器连接。
(4)方便维护,只需在服务器端进行维护。
(5)操作简单,就是普通的浏览器操作。
7.报表处理系统
见图6-3。
图6-3 报表处理系统
(1)多种报表定义方式及统一的界面风格。定义方式有:按单个数据域定义、按记录定义、按列定义、按整个数据库表定义、多个重复表格单元定义。
(2)丰富的报表编辑修改功能。
(3)可方便地定义报表输出方式。是否自动打印、自动打印周期及打印定时、打印输出设备。
