（一）应用范围

BCH—9800配电自动化系统经过该公司多年的开发和应用，在配电自动化领域积累了丰富的经验，产品性能优越，配套齐全，成为城网改造的应用首选设备。应用BCH—9800可以构成两种模式的配电自动化系统。

1.模式一：电流型配电自动化系统

主要由BCH—9830主站系统、BCH—9820子站系统及BCH—9810系列配电终端构成，可用于电流型柱上开关、环网框、开闭所、配电变压器等构成的配电网络。

2.模式二：混合型配电自动化系统

主要由BCH—9830主站系统、BCH—9820子站系统、BCH—9840配电终端及BCH—9810系列配电终端构成，可用于电压型柱上开关、电流型柱上开关、环网柜、开闭所、配电变压器等构成的配电网络。

（二）功能特点

基于地理信息的配调SCADA系统；基于地理信息的配电设备管理系统；基于地理信息的用户电话投诉处理；停电管理系统；工作管理系统；故障自动诊断、隔离与供电恢复；电压/无功控制及网络重构；基于Internet、Intranet技术的系统集成和信息共享；配电网潮流、网络拓扑分析、负荷预测；分层、分布式体系结构；遵循开放式系统标准；完整统一的支撑软件系统；地理信息与SCADA系统为SCADA及其他应用程序的图形生成工具，故真正做到图形、数据高度集成和统一，大大减少工作量，避免图形、数据的不一致；地理信息与SCADA系统、配电设备管理、配电营运管理及其他应用程序的高度集成；面向被操作对象的MMI操作模式，信息层次化组织；电流型、电压型两种不同模式配电自动化方案融为一体的配电自动化系统，实现与各种电流型、电压型开关的完美结合。

（三）系统构成

系统构成如图5-6所示。

（四）技术参数

1.系统实时性数据指标(www.daowen.com)

遥测、遥信量更新周期≤3s；数字量变化传送时间≤1.5s；模拟量变化传送时间≤3s；实现故障隔离与供电恢复控制周期≤30s；控制命令传送时间≤4s；画面动态数据的自动刷新周期3～10s可调；地理图调用时间≤2s；其他电气图形调用时间≤0.5s；热备用系统切换时间≤1s；开关变位的报警响应时间≤4s。

2.系统可靠性

BCH—9800各类设备平均无故障时间＞25000h；各种遥测量误差不超过±0.5%；遥控正确率100%；故障自动隔离及供电恢复处理正确率100%；遥控成功率不小于99.99%；故障自动隔离及供电恢复处理成功率不小于99.99%。

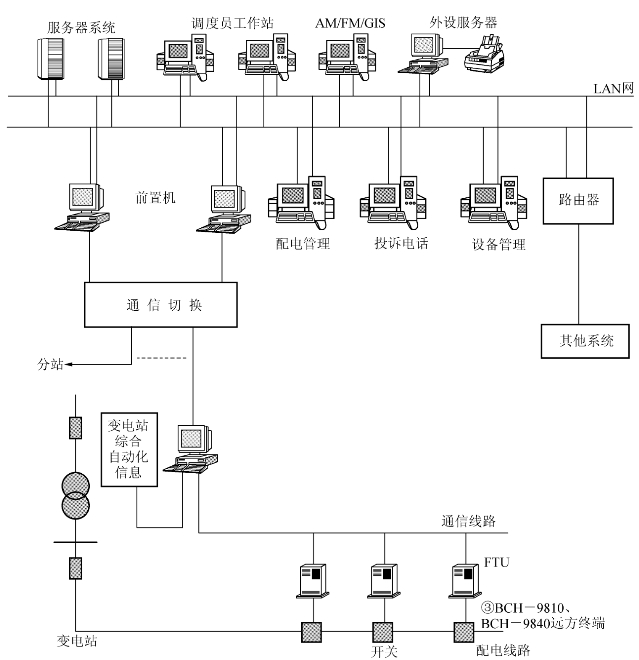

图5-6　BCH—9800配电自动化系统的构成

（五）BCH—9810型配电网自动化远方终端

1.应用范围

BCH—9811与柱上开关配合，实现对10kV架空线的监视与控制；BCH—9812适用于配电网开闭所的监视与控制；BCH—9813适用于配电变压器的监视与控制；BCH—9814与环网柜配合，实现对电缆供电系统的监测与控制；BCH—9815适用于变电所及大型开闭所的监视与控制。

2.功能特点

实时采集电流、电压、有功、无功、功率因数和频率。电流、电压精度0.2级，功率0.5级；统计电压合格率，按设定时段累积计算分时电能量，记录最大需量及其出现时间；电流、电压连续超过整定值时，记录故障信息，并处理后上报配电主站；可远方和当地对开关进行开/合及动作闭锁操作，4对遥控触点，空接点输出16路光电隔离开关量输入，输入电压24V，隔离电压2500V直流；采用高速数字信号处理器为主处理器，总线不出芯片，结构紧凑，抗干扰能力强，支持C语言编程，代码效率高，移植性强。采用表面贴装技术及多层印制板，体积小，强度高，安装方便，可靠性高；故障事件分辨率1ms，能进行16次谐波的计算与分析；记录断路器切断故障电流的水平、动作时间、动作次数，监视断路器腐蚀程度及机械性能；可在远方和当地设置参数及定值整定。其原理结构框图见图5-7。

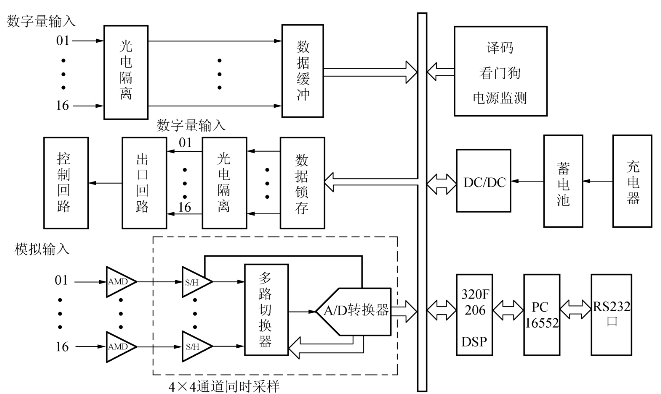

图5-7　BCH—9810型配电网自动化远方终端
