这是一种为适应科研和生产需要研制的主要针对电容型设备的绝缘在线监测装置。该装置既可用作便携式巡回检测，又可放在主控室进行集中监测，使用方便灵活。

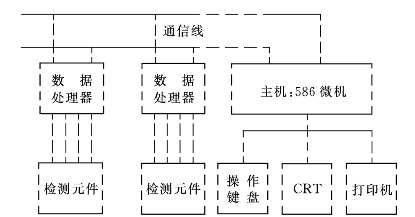

图5-5　在线监测装置的构成

在线监测，首先碰到的问题是如何从运行设备上取得被测信号，其次是如何传送这些量及用什么办法处理这些量。

BCH—9100型绝缘在线监测装置主要由主机、高速度数据处理器及双屏蔽高保真采样元件等三部分组成，如图5-5所示，现分述如下：

（1）主机为586，可选便携机或台式机，带有打印机。测量程序运行在中文环境，负责数据处理器输出数据的采集、存储和综合处理，同时负责对测量过程进行管理，有灵活的测量项目选择和数据存储功能，有很好的数据统计分析功能。一台主机通过其串口经一条通信线同时管理多台数据处理器，多台处理器并联运行。(www.daowen.com)

（2）数据处理器由A/D转换器和CPU等组成，可接受多个模拟信号，并将模拟信号转变为数字信号，数字信号通过通信线送到主机。

（3）采样元件用高导磁材料制作，有良好的电磁屏蔽，抗干扰能力强。元件中不带有硬件移相器，以减少信号的失真，确保幅值、角度及谐波测量的精度。试验结果表明，在现场测试条件下，良好的电磁屏蔽十分必要，这是抗干扰的关键。这里所用的采样元件使用双层屏蔽，在较强的电磁场干扰情况下仍能保证测量精度。

干扰的影响是客观存在的，在高压变电所内对电量测量难免受到电磁干扰的影响。理想状态下把总的干扰影响简化为一个常量K，则被测量真值A等于实测值A0与K的乘积，即

A=KA0

在实际情况下，电场和磁场都是变化的。某一点的电场强度除与其周围的带电设备有关外，还受杂散电容的影响。而磁场强度与形成磁场的电流成正比，电流的大小是随负荷变化的。因此，不能把电磁干扰的影响用常量修正。利用屏蔽技术减少电磁干扰的影响是行之有效的方法。
