（1）给异步电动机或配电变压器单台就地补偿时，只需用三根导线把电器和用电设备负荷直接并联即可。

（2）在110kV电网安装BCH—5100型无功自动补偿箱，可安装在低压出线动力户较集中的地方或变压器低压侧的杆上。

（3）在0.25～0.5t炼钢炉上可选用BCH—5300型无功自动补偿柜进行无功集中补偿。

（4）电力用户在选用BCH—5100型无功自动补偿箱时可安装在配电室或车间配电箱旁。

（5）BCH—5100型安装注意事项：

1）取样电压必须接交流电压220V。

2）取样电流I必须取自变压器低压侧总电流互感器，不得取自电容器箱中回路电流。

3）取样电压US与取样电流IS必须是同相电源。

4）交流接触器公共连接线接N线时，交流接触器线包电压为220V，接C线则为380V。

5）上电网运行时，自检开关必须拨到“运行档”。(www.daowen.com)

（6）在选用电容器引出线时，每千乏按1.44A计算。

有关BCH—5100型低压并联电力电容器配比表例如表5-1所示。

BCH—5100—5200无功自动补偿配置表如表5-2所示。

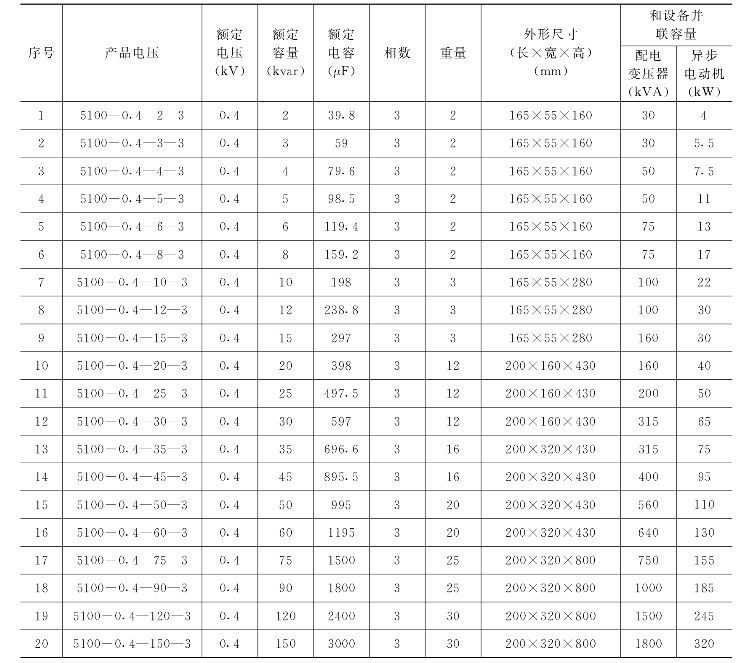

表5-1　BCH—5100型系列低压并联电力电容器配比表

表5-2　BCH—5100—5200无功自动补偿装置配置表

续表
