该系统为面向地调、县调、集控中心的新型系统，支持微机、工作站、小中型机等多种平台而无需对系统进行修改，系统除具有完善的电力SACDA应用功能外，还提供类型丰富、功能强大的用户应用程序接口，并配套提供企业内部信息网WEB服务器，使调度自动化系统、信息管理系统、电量计费系统、负控系统、地理信息系统等能够共享各类信息。系统框图如图5-1所示。

该系统网络结构采用10/100M以太网络，服务器平台为WINDOWS NT SERVER 4，工作站平台为WINDOWS NT WORKSTATION 4，DBMS采用MICROSOFT SQLSERVER 6.5。SCADA系统应用功能主要有：实时数据采集与处理、测量量限值监测、开关量状态监视、电能量分时累计、系统时钟同步、开关刀闸控制、事故报警、故障录波、谐波分析、画面放大、缩小及线路漫游、报表编辑与打印、远方通信及系统远程维护等。配合不同的应用软件，该系统可应用于：变电站无人值班自动化、变电站综合自动化、集控中心及县调自动化、地区调度自动化、电厂电气参数实时监测、动力监控等领域。

（一）通用完备的数据库管理系统

目前广泛采用商业关系型数据库已成为工业界数据库应用的潮流。但是，在目前的环境下，直接使用商业关系型数据库还不能满足电网实时系统的快速响应性要求。为了既保证数据访问、数据处理的实时响应性，又能满足对外部系统接口的标准性和开放性，系统中的数据库系统由两部分组成。

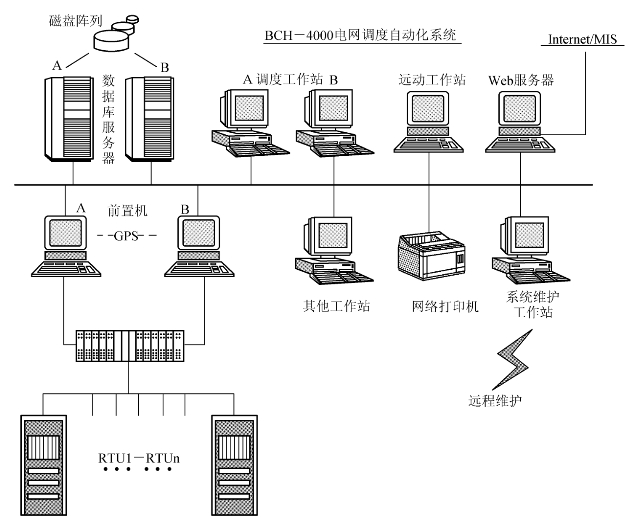

图5-1　BCH—4000型电网调度自动化系统框图

一部分是目前国际上流行的、商用化的、支持ANSI—SQL访问的关系型数据库MicrosoftSQLSever6.5，主要用来支持数据模式建立，数据存储，报表系统以及对外部系统的数据接口。紧紧依托windows平台，充分发挥windows操作系统的优点，并与其紧密集成而成为windows平台上最好的数据体系统。采用开放的数据库连接标准（ODBC），用户可任选xbase，Foxpro，oracle，sybase等数据库结构，支持工业标准的SQL数据库查询语言，实现了网络范围内数据访问的透明性。

另一部分是按照面向对象思想和技术自行开发的一套实时的关系型数据库管理系统，用来支持数据的快速访问和处理以及面向对象的模式存储和访问。两部分之间的协调、数据同步和并发访问管理由实时数据库管理系统进行，数据库访问安全、可靠、快速。较好地解决了分布式系统中的数据系统的开放性、实时性及数据的安全性和一致性问题。

（二）通信标准

从系统配置图中可以看出，本系统的体系结构足以符合国际标准的以太网（IEEE802.3）为基础，将系统功能分布到网络的一些SCADA节点，人机会话节点，各种应用节点，数据采集FES等分布节点上，并且每一功能节点可以完成一种或多种功能，节点之间通过网络交换信息并协调运行，因此本系统是一个真正采用分布式处理技术的分布式系统。本系统支持多种网络协议（如NETB10S，IPX/SPX，TCP/IP等），可方便地与其他计算机系统和SCADA系统进行互相通信，具有良好的可靠性、可操作性、安全性和灵活性。

（三）分布式系统节点

分布式系统管理与监视的主要作用是在分布式环境下，管理系统中各硬件对象，软件对象，监视整个系统的运行状态，检测硬件和软件故障，以及在故障情况下通过自动或人工重新构造系统配置，以达到分布式系统的高效、可靠运行的目的。根据不同的软件模块组合，系统的节点共分为以下几种类型。(www.daowen.com)

（1）SCADA节点：完成数据处理、数据库管理、报表打印、事项打印等功能。

（2）MMI节点：完成调度员或值班员监视系统实时运行状态及操作等功能。

（3）FES节点：完成与各RTU数据通信及数据预处理功能。

（4）应用节点：运行专用的应用软件。

（四）有效的系统可靠性

为提高系统的可靠性，在系统设计中遵循下述原则：

（1）系统配置尽可能简单，使用的硬件设备尽可能少，系统中一些重要的功能，如双机切换等都由软件来实现。

（2）所选设备都是高质量、高可靠性、高负载能力的进口设备。

（3）国内设备也都选用网内大厂的符合国际标准的设备。

（4）要求双网络的用户，可按要求，增加冗余网络配置。

（五）灵活的可扩展性

由于整个系统面向网络，并有标准的数据库管理软件，加上应用软件模块化，各个功能模块分布在不同的工作节点上，因此无论是在系统功能还是在系统的配置上，用户都有很大的选择余地。由目前规模的系统逐步扩充成未来更大的系统，原有的系统软、硬件资源将不会浪费，保护了用户原有的投资。特别是远动设备的扩展，用户只需要增加相应的RS232接口卡即可迅速达到目的。
