对于110kV电压等级的变压器，需要设置接地保护。LFP—973A型变压器后备保护装置针对三种接地方式均设有保护装置：①中性点直接接地；②中性点不接地；③中性点经间隙接地。

1.两段零序过流保护

两段零序过流保护分别设有控制字L01和L02进行投退，如图4-15所示。两段零序过流保护，每一段皆有一个时限，Ⅰ段的时限为t01，Ⅱ段的时限为t02，零序过流Ⅰ、Ⅱ段的整定值，其整定范围为0～10s，整定步长为0.01s。图中I01ZD、I02ZD分别为零序过流Ⅰ、Ⅱ段的电流整定值，U0bsZD为零序过流Ⅰ、Ⅱ段的闭锁电压整定值，LP2为接地运行零序过流保护Ⅰ、Ⅱ段的投入压板。当零序过流I0大于Ⅰ、Ⅱ段的整定值I01ZD、I02ZD时，与门1、2的逻辑条件齐备，与门1、2开放，经过整定的时延后，由或门3、4将信息分别送至继电器3TJ、4TJ，以便去动作相应的断路器。零序过流保护Ⅰ段继电器3TJ给出4付接点：其可动作于高压侧母联开关或分段开关，也可动作于三绕组变压器中压侧有源线路；保护Ⅱ段的继电器4TJ动作跳开变压器各侧开关。

图4-14　复合电压闭锁过流保护的硬件逻辑图(www.daowen.com)

2.中性点不接地或经间隙接地运行

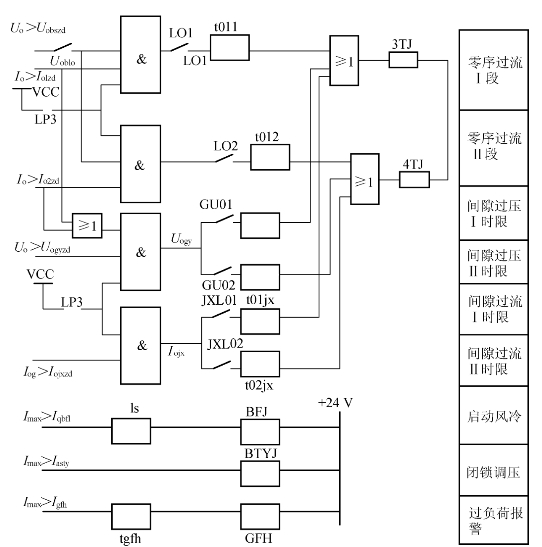

图4-15　两段零序过流保护的硬件逻辑图

装置装设段Ⅰ段两时限零序无流闭锁过压保护或Ⅰ段两时限间隙零序过流保护，其逻辑电路图也表示在图4-15中。图中GU01、GU02分别为零序过电压Ⅰ、Ⅱ段投入控制字；JXL01、JXL02分别为间隙零序过流Ⅰ、Ⅱ段投入控制字；t011、t012分别为零序过压Ⅰ、Ⅱ段的整定时限；t01jx、t02jx分别为间隙零序过流Ⅰ、Ⅱ段的整定时限；Uogyzd为不接地运行时零序过压保护的整定值；Iojxzd为间隙零序过流保护的整定值。
