差动保护的工作流程图如图4-11所示，其工作过程如下：

（1）再正常情况下，运行主程序，进行通信以及装置内部的主要硬件电路自检工作，且每隔一段时间产生一次采样中断。对于成套变压器保护装置LFP—971A、RCS—9671，每隔1.667ms，产生一次采样中断；对于LFP—971B，每隔0.55ms，产生一次采样中断；对于LFP—971C，每隔1ms，产生一次采样中断；对于RCS—9673，每隔0.83ms，产生一次采样中断。

（2）采样部分接收VCF压频变换器送来的变压器各侧电流信号，由计数器转换成相应的采样幅值，然后进行数字滤波及预处理过程，形成差动保护判别所需求的各量。

（3）当完成保护任务的CPU1的启动元件动作，则进入保护继电器动作的测量程序。

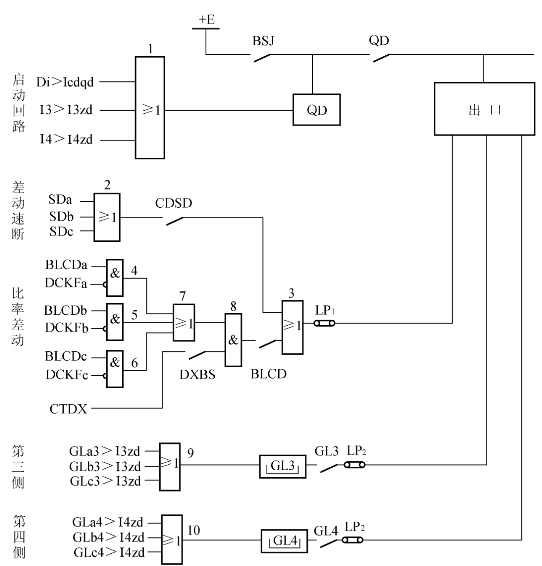

图4-10　按偶次谐波原理形成的差动保护逻辑图

(www.daowen.com)

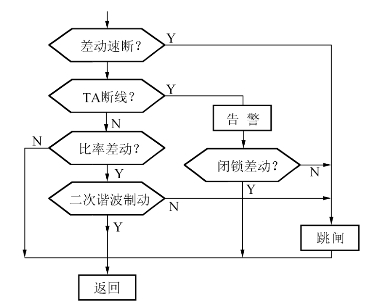

图4-11　差动保护工作流程图

（4）从流程图4-11可以看出：首先判断的是差动速断保护是否动作，若动作，则迅速的跳开变压器三侧断路器。

（5）否则，进行TA断线判断，若TA断线，则发出告警后，判断是否闭锁差动保护，若不闭锁，发出跳闸脉冲，倘若闭锁，则返回主程序。

（6）接着，判断比率差动继电器是否动作，若动作，则：

1）对于A型保护，则进行二次谐波制动判断，若制动返回主程，否则，动作于跳闸。

2）对于B型保护，则按间断角原理来判断是否发生励磁涌流，若发生则返回主程，否则，动作于跳闸。

3）对于C型保护，则按偶次谐波原理来判断是否发生励磁涌流，若发生则返回主程，否则，动作于跳闸。
