差动保护的原理及应用技巧

时间:2023-06-20 理论教育 版权反馈
【摘要】:变压器的差动保护所要解决的问题是当内部故障时,保护应可靠的动作,而当外部故障时,保护则不应动作。所谓差动速断保护是当变压器内部发生严重故障时,不在进行制动条件的判别,从而直接发出作用于保护出口的跳闸脉冲,快速的跳开变压器三侧断路器。以差动电流为动作电流,以二次谐波为制动电流的保护称为二次谐波制动比率差动保护。当保护动作后,其一方面为独立的差动保护开放保护出口继电器的正电源;另一方面来完成人机对话。

差动保护的原理及应用技巧

1.差动保护的类型

利用微机进行变压器差动保护目前有下述几类:

(1)差动速断保护。变压器的差动保护所要解决的问题是当内部故障时,保护应可靠的动作,而当外部故障时,保护则不应动作。所谓差动速断保护是当变压器内部发生严重故障时,不在进行制动条件的判别,从而直接发出作用于保护出口的跳闸脉冲,快速的跳开变压器三侧断路器。对于现代的成套差动保护装置,诸如LFP—900系列、RCS—9000系列,其动作时间皆小于15ms。

(2)二次谐波制动比率差动保护。为保证变压器在外部故障时不动作,则应避开励磁涌流所产生的不平衡电流。变压器产生励磁涌流以下述两种情况最为严重,其一是变压器空载投入时;其二是切除短路后电压恢复阶段。分析指出,励磁涌流具有以下特点:①含有很大的直流分量。②含有大量的高次谐波。在有些情况下,二次谐波可达30%~50%。以差动电流为动作电流,以二次谐波为制动电流的保护称为二次谐波制动比率差动保护。

(3)偶次谐波制动比率差动保护。以偶次谐波为制动电流的保护称为偶次谐波制动比率差动保护,与二次谐波为制动电流的比率差动保护相比较,励磁涌流中所含的偶次谐波可达40%~60%。

(4)鉴别波形原理的差动保护:励磁涌流的另一特点是其波形之间有间断,利用间断角原理来躲过励磁涌流,其所形成的差动保护,则称为鉴别波形原理的差动保护。

2.差动保护的硬件配置

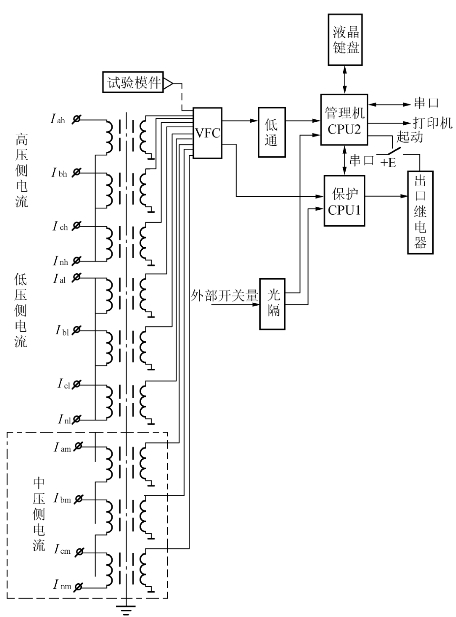

差动保护的硬件结构图如图4-7所示,该装置有两个独立的单片机,其中CPU1完成保护功能,其中包括差动速断保护、比率差动保护、TA断线判别、带时限的非电量保护和非电量保护的事件记录,以及动作逻辑判断、直至发出保护跳闸命令;CPU2完成启动和管理任务,该元件在保护上与CPU1完全独立。当保护动作后,其一方面为独立的差动保护开放保护出口继电器的正电源;另一方面来完成人机对话。当保护跳闸并整组复归后,CPU2接收CPU1传来的跳闸报告、事件记录以及波形数据等,并进行显示、打印。其中VFC为压频变换器,其由变换器、压频转换器、计数器等芯片组成。变换器是把电流互感器送来的电流信号进一步降低幅值,并转换成电压信号;压频变换器是把输入的模拟信号转换成脉冲信号;计数器是将一个采样间隔的脉冲个数记录下来送入计算机。

图4-7 差动保护的硬件配置

有关差动保护的交流隔离变换设备设置的原则是:(www.daowen.com)

(1)二次谐波制动原理的差动保护采用的是电流互感器,其目的是不失真的变换电流谐波分量。

(2)若是按间断原理形成的差动保护,其交流隔离变换设备采用的是电抗互感器,其目的是为了滤去非周期直流分量,消除由于励磁涌流的作用,使电流互感器饱和后,在间断区域内二次侧出现的反方向电流,恢复间断角,以保证按间断原理形成的比率差动保护继电器,在涌流情况下不误动。

(3)按偶次谐波原理形成的差动保护,其交流隔离变换设备也采用电抗互感器,目的是为了滤去非周期直流分量,消除由于非周期直流分量造成差动电流的正、负半波不对称。

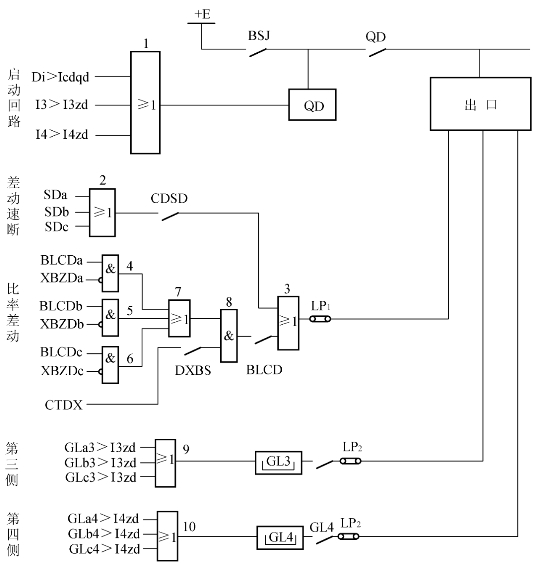

(1)按二次谐波制动原理形成的差动保护的硬件逻辑电路。如图4-8示出了RCS—9671型差动保护装置的硬件逻辑图,其中①SDa、SDb、SDc分别为a、b、c相差动速断元件动作;②BLCDa、BLCDb、BLCDc分别为三相比率差动元件动作;③XBZDa、XBZDb、XBZDc分别为三相二次谐波制动元件动作;④CTDX为瞬时CT断线报警标志;⑤LP1为差动保护投入压板;⑥CDSD、BLCD、DXBS等皆为整定控制字。其工作原理如下:当差动电流Di大于差动电流的启动值时,该信号经或门电路1送至启动继电器QD,启动继电器QD动作为出口继电器送上正电源。倘若差动速断元件SDa、SDb、SDc有一个动作,该信号经或门2、3和压板LP1,送至出口继电器,使断路器快速跳闸。倘若BLCDa、BLCDb、BLCDc动作,且当XBZDa、XBZDb、XBZDc没有制动的条件下,则与门4、5、6的逻辑条件齐备,与门4、5、6开放,经或门7,将信号送至与门8,CT无断线的情况下,与门8的逻辑条件齐备,输出为1,经或门3将信号送至出口继电器。

图4-8 二次谐波制动差动保护的硬件逻辑图

(2)按间断角闭锁原理形成的差动保护(B型保护)。其逻辑图如4-9所示,其中JDJKFa、JDJKFb、JDJKFc分别为三相间断角开放比率差动元件,它代替了按二次谐波制动原理形成的差动保护的硬件逻辑电路,即图4-8中相应的XBZDa、XBZDb、XBZDc元件,其余皆与图4-8的说明相同。

(3)按偶次谐波原理形成的差动保护(C型保护)。其逻辑图如图4-10所示,其中DCKFa、DCKFb、DCKFc分别为偶次谐波开放比率元件,它代替了按二次谐波制动原理形成的差动保护的硬件逻辑电路,即图4-8中相应的XBZDa、XBZDb、XBZDc元件,其余皆与图4-8的说明相同。

图4-9 按间断角闭锁原理形成的差动保护逻辑图
