接地电阻变化的相量分析

时间:2023-06-20 理论教育 版权反馈
【摘要】:现就O′偏移的几个特殊轨迹点进行讨论:1.接地电流的求得由图3-14可见,,其中φ为A相接地电流相对于参考相量的相位超前角。设系统有N条线路,且具有相同的分布参数,则包括接地支路在内的N条支路中的平衡电流为接地支路零序电流互感器反映出的电流I·Z为电流I·R与I·N的相量和,所以这种情况的点L是UAO相量的中点与UBO相量的起点B联线后与半圆的交点。

接地电阻变化的相量分析

当R→∞时,O′点与O重合,=

当R→0时,O′偏移至点A。

其中分别为A、B、C三相电压对O′的电压相量。

现就O′偏移的几个特殊轨迹点进行讨论:

1.接地电流的求得

由图3-14可见,,其中φ为A相接地电流相对于参考相量的相位超前角。由于中性点之间电压形成以为斜边的三角形,所以,根据式(3-22)可以求得

由式(3-21)解出

若C以微法计

2.人为中点O偏移至点L时的分析

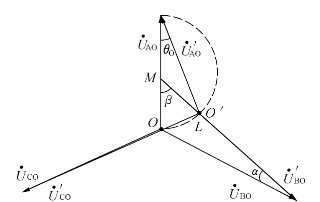

图3-15 人为中点O偏移至点L时的图形

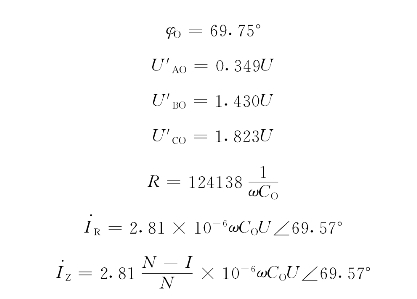

当人为中点O偏移至图3-15中的点L时,图中各个相量可求得如下

U′CO=1.345U

下面来说明A相接地电流IR和故障支路零序电流互感器反映的电流相量IZ之间的关系。

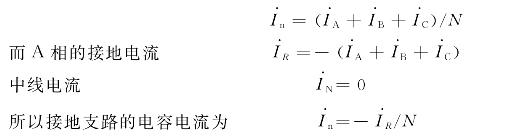

设系统有N条线路,且具有相同的分布参数,则包括接地支路在内的N条支路中的平衡电流为接地支路零序电流互感器反映出的电流I·Z为电流I·R与I·N的相量和,所以(www.daowen.com)

这种情况的点L是UAO相量的中点与UBO相量的起点B联线后与半圆的交点。

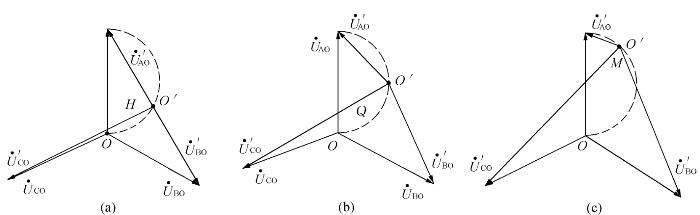

图3-16 点H、Q、M的情况分析

3.点H、Q、M的情况分析

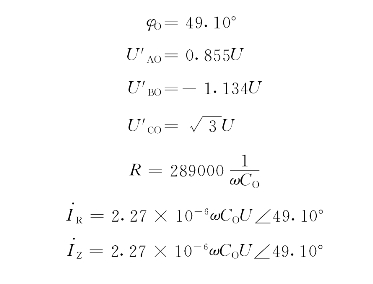

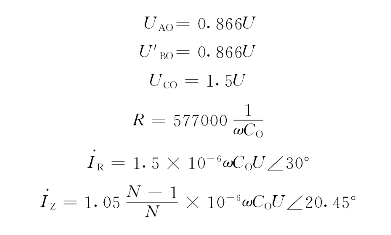

根据图3-16(a)、(b)、(c),O′偏至H、Q、M,可计算出如下各量:

H点

φO=30°

Q点

M点

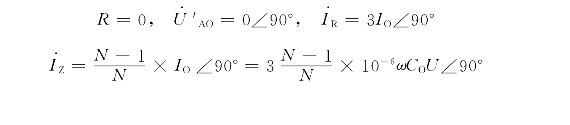

4.O′点偏移至A以及在理论中点O的情况

在案A点,其图形如图3-17所示。
