图3-9示出了单相接地的硬件电路，其中有零序电流变送器和零序电压变送器、滤波抗干扰电路、多路开关、A/D变换、CPU、信号装置、人机对话接口装置等。

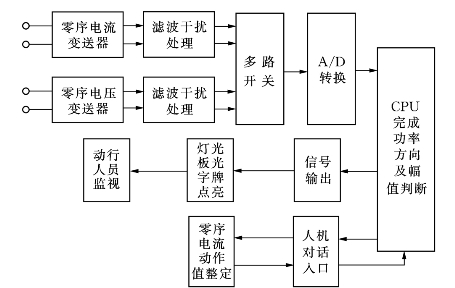

图3-9　单相接地自动选线装置的硬件组成

（1）零序电流变送器。它是把零序电流互感器输出的电流，转换成适于计算机电平的电压，通常为0～5V的弱电信号，送至滤波和抗干扰电路。

（2）零序电压送变器。它是把零序电压互感器输出的电压，转换成适于计算机电平的电压，通常为0～5V的弱电信号，送至滤波和抗干扰电路。

（3）滤波和抗干扰电路。滤波和抗干扰电路由阻容滤波电路、光电耦和电路组成，其作用是不允许杂散信号进入计算机系统。

（4）多路开关。其作用是把各条供电线路的信号分时的送入A/D，使在一个特定的时间内只有一条线路的信息占有A/D。(www.daowen.com)

（5）A/D转换装置。其作用是把模拟信号转换成数字信号，以供计算机处理。

（6）人机对话接口。其用来作为监测人员与计算机之间进行信息交换，以便修改零序电流和零序电压的整定值。

（7）灯光板和光字牌。其是单相接地装置的信号系统，其用来显示零序电流和零序电压，以及指示哪一条线路发生了单相接地。

（8）计算机。其用来对电流、电压的幅值以及功率的方向进行判断，并将判断结果输出至信号装置，以便通知运行人员采取措施。

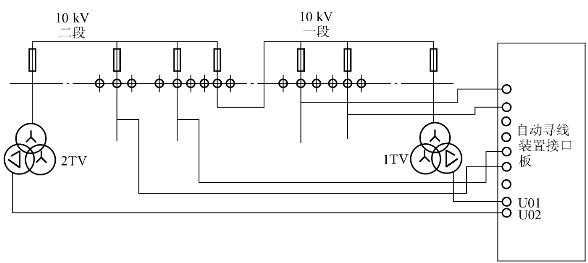

图3-10　自动选线装置的接线图
