在中性点不直接接地电网，即小接地电流系统中，发生单相接地时，由于故障点的电流很小，如此三相线电压仍然保持对称，对于负荷的供电没有影响。鉴于此种原因，规程要求，在小接地系统发生单相接地时，允许电网继续运行1～2h，在运行中处理故障，以求恢复正常供电。这就是说，在小接地系统发生单相接地时，应及时发出信号，以便通知运行人员采取措施，消除故障，以防止故障进一步扩大，造成两点或多点接地短路，而不必立即跳闸。这也是采用小接地系统运行的主要优点。

因此，在单相接地时，通常只要求继电保护回路能有选择性地发出信号，而不必跳闸。但单相接地对人身和设备的安全有危险时，则应动作于跳闸。

如图3-6所示的三相供电线路中，在正常运行情况下三相对地相同的电容C0，在相电压的作用下，每相都有一超前于相电压90°的电容电流流入地中，而三相电流之和等于零。假如在A相发生了单相接地，则A相对地电压变为零，对地电容将被短接，而其余两相的对地电压将升高倍，对地带内容电流也相应增大倍，其相量关系如图3-7所示。

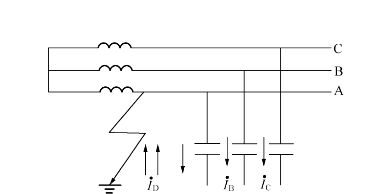

图3-6　三相供电线路图

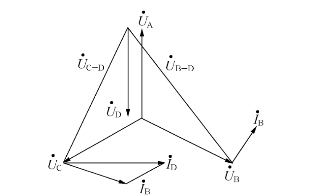

图3-7　电压电流相量关系图

当A接地时，各相对地电压为：

如此说来，故障点的零序电压为

(www.daowen.com)

而完好相中的电容电流分别为

其有效值为

其中　Uφ——相电压的有效值。

从图3-6可见，由接地点流回的接地电流为

ID=IB+IC

其有效值则为

即为正常运行时三相电容电流的算术和。
