1.短路信息采集的要求

（1）短路信息采集是在线路发生短路的情况下，将短路电流的信息、短路电压的信息采集下来。因为短路信息对于故障判断、故障滤波、故障分析是非常重要的信息，因此，对其要求是：①采样的速度要快；②采集的数据要准确。鉴于这种原因，采样点要多，计算速度要快，故算法程序最好用汇编语言来编写。

（2）在采集故障信息时，第一步便是发生故障的通道号记录下来。假如变电所有8条出线，每条出线检测A相和C相电流，这样每条出线占据两条通道。如果通道号从16开始起算，则第一条出线占据通道16、17号，第二条出线占据通道18、19号，……，第八条出线占据通道30、31号。因此，为了检测短路故障信息，必须将与各条出线有关的通道号读入，并判断是否在16～31号之间。

（3）如果故障确系出现在16～31号通道之间，则故障系短路故障，这时应将故障通道号的地址保存起来，而且应该判别出发生故障的出线是A相通道还是C相通道。

（4）在母线分段的情况下，采集残压信息时，在母联开关分断时，应确定短路的地点发生在母联开关之前，还是发生在母联开关之后。

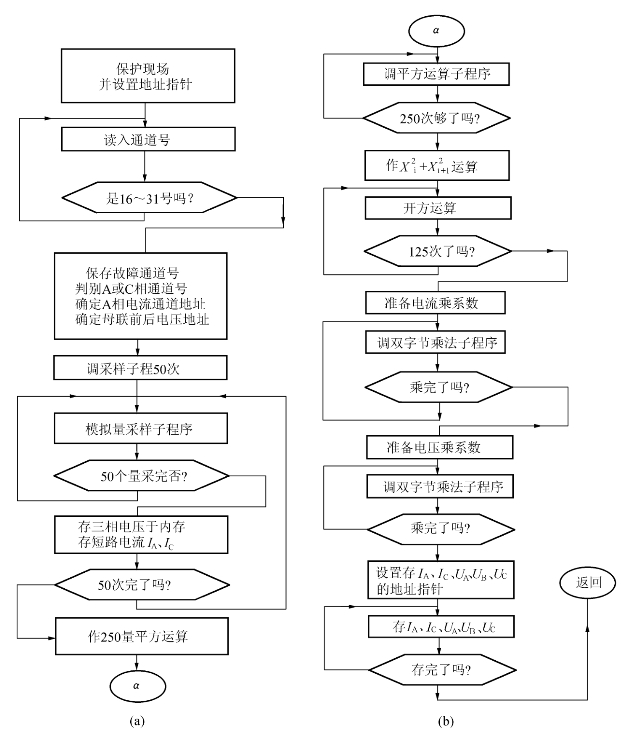

图3-4　短路信息采集程序设计的流程图

（5）有了上述判断之后，则可对短路信息进行采样。采样的量是出线的A相、C相电流和A相、B相电压，共5个量。若每个量采样采集50次，共采集250个次，占500个字节。在采样过程中可调用采样程序。

（6）采样完了之后，应该调用250个量的平方运算子程序，即求每个量的平方，然后求250量中相邻两项的平方和，即求(www.daowen.com)

然后求125个量的开方，即

（7）做了上述运算之后，将50个电流乘上相应的系数，将75个电压乘以相应的系数，这项操作可以调双字节乘法子程序来实现。

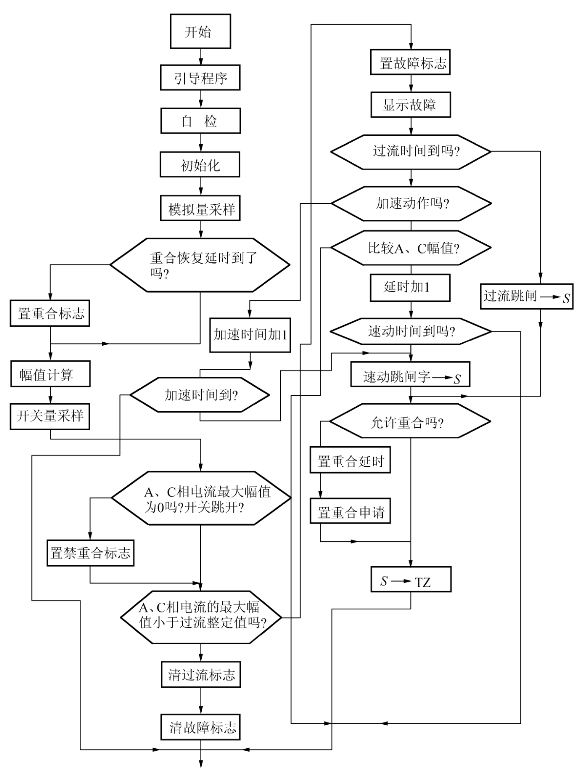

图3-5　线路保护的总体程序设计

（8）将所有数据送相应单元保存。

其流程图如图3-4所示。
