网络结构如图1-3所示。

（1）总线型结构。其采用公共总线作为传输介质，各个节点都通过硬件接口直接连向总线，信号沿介质进行广播式传送。由于总线拓扑共享无源总线，通信处理为分布式控制，故入网节点必须具有智能，能执行介质访问控制协议。

总线结构的特点是：结构简单灵活，可靠性高，响应速度快，便于扩充。另外，所用设备少，价格低，安装方便，共享资源的能力强，极便于广播工作，即一个节点发送，所有节点都可接收。但其故障诊断和隔离比较困难。现在在农村电力网中，所用的局域网络，有的则是采用总线型的结构。

（2）环行结构。环行结构为一封闭环行，各个节点通过中继器连入网内，各中继器由点到点链路首尾连接，信息沿环路逐点传送。环行结构的特点是：信息在网络中沿固定方向流动，两个节点间只有一条通路，大大简化了路径的选择和控制。当节点发生故障时，可自动旁路，工作可靠性高。但由于信息穿过多个节点环路接口影响传输效率，使网络的响应时间变长。

(www.daowen.com)

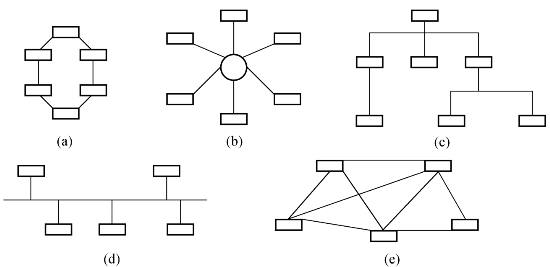

图1-3　网络总线结构

（a）环形；（b）星形；（c）树形；（d）总线形；（e）网状形（公布式）

（3）树形拓扑结构。其是从总线结构演变过来的，像一棵倒置的树。每个分支可延伸出子分支。当节点发送时，根接收信号，然后再重新广播到全网。其综合了总线形和星形结构的优点。

（4）星形结构。其由一个中心节点和一些与它相连的节点组成。主节点可与从节点直接通信，而节点之间通信必须经过中心节点转接才能通信。星形结构的中央节点分两种情况：其一，中央节点为功能很强的计算机，担负着数据处理和转接的双重任务，为存储转发方式，转接会产生延迟；其二，中央节点仅起各个节点间联络作用。
