TCL TC19T型电磁炉详细评测

时间:2023-06-20 理论教育 版权反馈
【摘要】:故障现象 不加热,也不报警。快速检查 首先检测高压供电电路中滤波电容C4对地电压是否正常;若电压不正常,则检测低压供电电路中滤波电容EC92对地电压是否正常;若EC92对地电压不正常,则检测低压供电电路中滤波电容EC94对地电压是否正常;若电压不正常,则检测加热线盘OUT2端子对地电压是否正常。

TCL TC19T型电磁炉详细评测

故障现象 不加热,也不报警。

978-7-111-36199-2-Chapter04-9.jpg快速检查 首先检测高压供电电路中滤波电容C4对地电压是否正常;若电压不正常(正常值为+304.5V),则检测低压供电电路中滤波电容EC92对地电压是否正常;若EC92对地电压不正常(正常值为+18V),则检测低压供电电路中滤波电容EC94对地电压是否正常;若电压不正常(正常值为+5V),则检测加热线盘OUT2端子(IGBT集电极)对地电压是否正常。

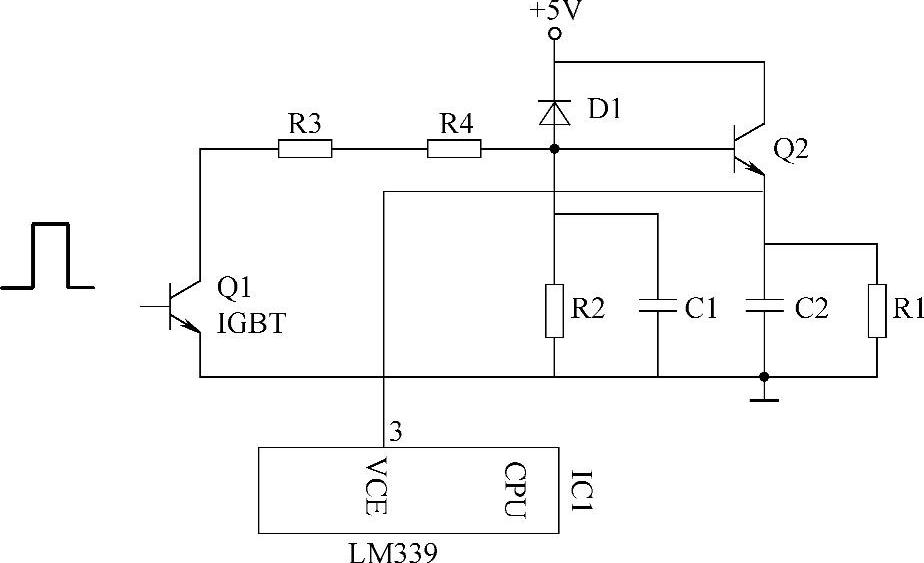

图4-2 IC1相关电路截图(www.daowen.com)

若以上检查均正常,则检测驱动放大电路中放大晶体管Q2(8050)b、c、e极对地电压是否正常;若电压不正常(正常值为0V),则检测Q3(8050)b、c、e极对地电压是否正常;若Q3(8050)e极(正常值为+17.0V)、b极和c极(正常值为0V)对地电压不正常,则检测晶体管Q4的b、c、e极对地电压是否正常;若Q4的b极(+0.7V)、e极和c极(0V)对地电压不正常,则检测Q5的b、c、e极对地电压是否正常;若Q5的b极(+0.7V)、e极和c极(0V)对地电压不正常,则检测同步电压比较电路中比较器U1B⑥引脚V-反相输入端对地电压是否正常;若电压正常(+3.80V),则检测U1B⑦引脚V+同相输入端对地电压是否正常;若电压正常(+4.0V),则检测①引脚输出端对地电压是否正常;若电压不正常(正常值为+4.81V),则检测贴片电阻R50(100Ω)。

实际检修中,因贴片电阻R50(100Ω)损坏较为多见。

978-7-111-36199-2-Chapter04-11.jpg维修笔记 R50相关电路截图如图4-3所示。
