示波器是利用电子示波管的特性，将肉眼无法直接观测的交变电信号转换成图像，显示在显示屏上以便观察的电子测量仪器。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，及测试各种不同的电量（如电压、电流、频率、相位差等）。图3-8所示为示波器实物。

使用示波器时，可参照以下原则：

1）根据说明书，将各控件置于相应位置后，接通电源开关，指示灯点亮。若显示屏上未显示水平扫描线，则应按下寻迹开关，判断扫描线偏离显示屏的方向，并以此为依据，微调Y位移旋钮和X位移旋钮。待显示屏上出现两条扫描线后，调整亮度、聚焦旋钮，使两条扫描线亮度适当。并调节标尺亮度，照亮标尺上的刻度线，调节Y位移旋钮，使两条扫描线均重合在标尺的水平刻度上。

2）实际测量时，为了降低外界噪声干扰，可使用高阻抗探头。使用探头测量信号时，将探头接到校正信号输出端后，示波管上将出现1kHz的方波脉冲信号。若显示的方波形状异常，可用螺钉旋具微调示波器探头上的微调电容，使其波形正常。

3）示波器与其他仪器相同，使用之前都必须先对其进行校正，使其校正的波形与示波器本身所设定的参数一致。

4）读取电压幅值时，需检查V/div开关上的微调旋钮是否顺时针旋在校准位置，避免读数错误。(www.daowen.com)

5）示波器机箱与机内电路接地点相连接，为了安全及减少外界环境对仪器的干扰，应将仪器机壳接地。

6）测试信号输入线应使用带有香蕉插头的高频屏蔽线或单股线，且输入线尽量短，将香蕉插头分别插入示波器Y输入与地接线柱及信号输出仪器接线柱。

7）为确保波形稳定显示，注意调节电平旋钮。且示波器使用的电压应为220（1±10）V范围，当超出此范围时，将影响仪器的正常工作。在电源电压波动较大时，应采用交流稳压措施后再使用。

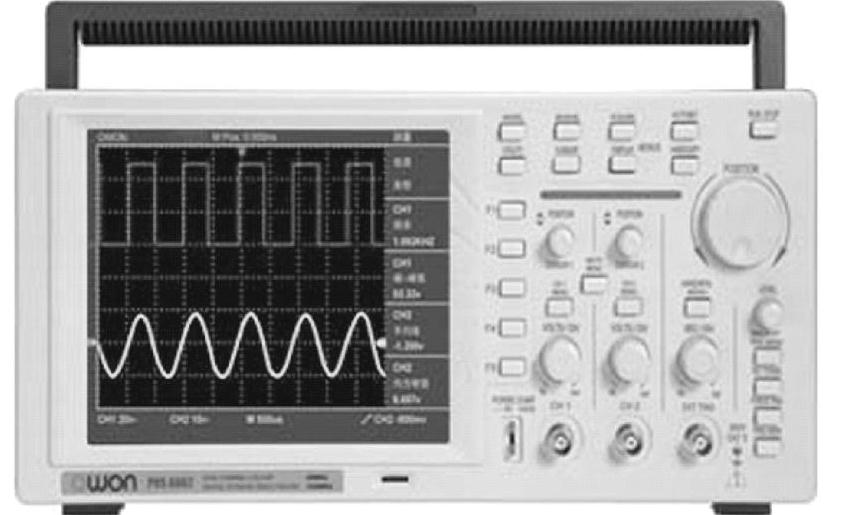

图3-8 示波器实物
