万用表又称多用表（三用表、复用表），是一种多功能、多量程的测量仪表，也是检测电磁炉的基本工具，通常可测量直流电流、直流电压、交流电压、电阻、交流电流、电容量、电感量及测量电路通断情况。常用的万用表有指针式和数字式两种，其实物如图3-6所示。指针式万用表是以表头为核心部件的多功能测量仪表，测量值由表头指针指示读取，而数字万用表测量值由液晶显示屏直接以数字的形式显示，部分数字万用表带有语音提示功能。

在电磁炉维修中，一般选用数字万用表，使用时可参照以下原则：

1.电压挡

（1）直流电压的测量

先将黑表笔插进“COM”孔，红表笔插进“V/Ω”孔。将功能选择旋钮调至比估计值大的量程（注意表盘上的数值均为最大量程，“V-”表示直流电压挡，“V～”表示交流电压挡，“A”是电流挡），接着把表笔接电源两端，保持接触稳定。数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，应加大量程后再测量。若在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

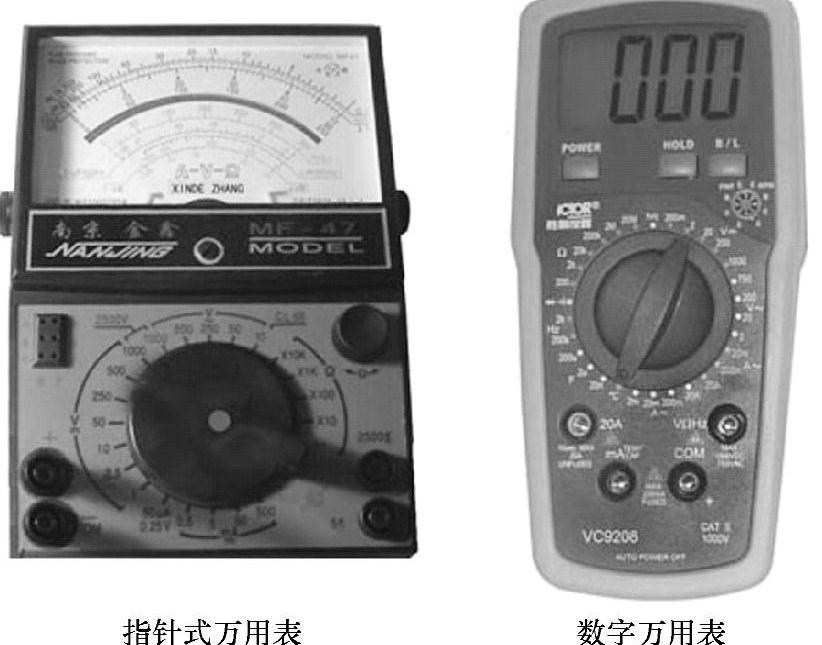

图3-6 万用表实物

（2）交流电压的测量

表笔插孔与直流电压的测量基本相同，不同之处是将旋钮调至交流挡“V～”处所需的量程，且交流电压无正负之分，测量方法与直流电压的测量方法相同。在测量时，应注意人身安全，不可随便用手触摸表笔的金属部分。

2.电流挡

（1）直流电流的测量(www.daowen.com)

将黑表笔插入“COM”孔，当测量大于200mA的电流时，应将红表笔插入“10A”孔，并将旋钮调至直流“10A”挡；当测量小于200mA的电流时，应将红表笔插入“200mA”孔，并将旋钮调至直流200mA以内的合适量程。调整好后，即可将万用表串进电路中进行测量，当液晶显示屏显示的数值保持稳定后，即可读数。若显示为“1.”，则应加大量程；若在数值左边出现“-”，则说明电流从黑表笔流进万用表。

（2）交流电流的测量

其测量方法与直流电流的测量基本相同，不同之处是将挡位调至交流挡即可，电流测量完毕后应将红表笔插回“VΩ”孔。

3.电阻挡

可用于判断电阻、二极管、晶体管好坏。对于电阻，其实际阻值大于标称值过多时则表明已损坏；对于二极管和晶体管，若任意两引脚的电阻值偏小，则表明其性能下降或已被击穿。需注意的是，若所测晶体管不带阻，则其两引脚间的电阻约为几百欧。

电阻的测量如下：将表笔插进“COM”和“VΩ”孔中，将功能旋钮调至“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可用手接触电阻，但不可将手同时接触电阻两端（避免影响测量精确度）。读数时，需确保表笔与电阻有良好的接触。注意单位：在“200”挡时单位是“Ω”，在“2～200k”挡时单位为“kΩ”，在“2M”以上的挡时单位是“MΩ”。

4.二极管挡

二极管挡可用来测量二极管与电阻通断。二极管的测量如下：表笔位置与电压测量相同，将旋钮调至二极管挡，用红表笔接二极管的正极，黑表笔接负极，此时便显示二极管的正向压降。调换表笔，显示屏显示“1.”则为正常，否则此管已被击穿。当测量小电阻时，可采用二极管挡进行测量，因数字万用表的电阻较大，通常小电阻用电阻挡很难测量。

5.晶体管挡

晶体管的测量如下：表笔位置与电压测量相同，将旋钮调至晶体管挡，其挡位旁有一排小插孔，分为PNP型与NPN型的测量，将基极插入对应管型“b”孔中，余下两脚分别插入“c”、“e”孔，此时即可读出数值，然后固定基极，其余两引脚对调，比较两次读数，读数较大的引脚位置与表面“c”、“e”对应。
