电烙铁用来将焊锡加热熔化，从而可以接通和断开电子元器件，它是电磁炉维修中必备的工具。常用的电烙铁分为外热式和内热式两种，内热式电烙铁发热芯在烙铁头的里面，这种电烙铁加热快且重量轻；外热式电烙铁的发热芯为环状空心管固定在烙铁头外面，加热稍慢，相对比较牢固，使用寿命稍长，但体积和重量稍大。图3-2所示为电烙铁实物。检修电磁炉时，可采用25W或45W电烙铁。

电烙铁的使用方法如下：

1）电烙铁使用前要上锡，具体方法是将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀地吃上一层锡。

2）焊接方法是把焊盘和元器件的引脚用细砂纸打磨干净，涂上助焊剂。用烙铁头沾取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元器件引线头后，烙铁头沿着元器件的引脚轻轻往上一提离开焊点。

3）焊接时间不宜过长，否则容易烫坏元器件，必要时可用镊子夹住引脚帮助散热。

4）焊点应呈正弦波峰形状，表面应光亮圆滑，无锡刺，锡量适中。(www.daowen.com)

5）焊接完成后，要用酒精把电路板上残余的助焊剂清洗干净，以防炭化后的助焊剂影响电路正常工作。

6）集成电路应最后焊接，电烙铁要可靠接地，或断电后利用余热焊接。或者使用集成电路专用插座，焊好插座后再把集成电路插上去。

7）电烙铁应放在烙铁架上。结束使用后，应及时切断电源，拔下电源插头。

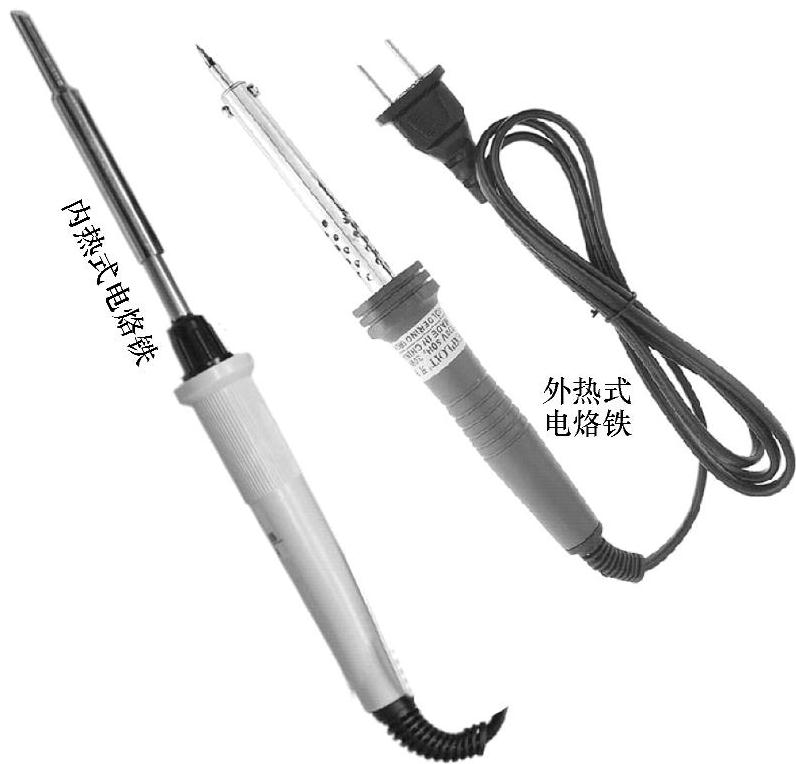

图3-2 电烙铁实物
