1.整流桥的识别

整流桥是将几只整流二极管封装在一个壳内（只引出四个引脚，四个引脚中，两个直流输出端标有+或-，两个交流输入端有“～”标记），其是将输入的交流电压转化为输出直流电压的器件。电磁炉中整流桥的规格通常为600V、20A，其外形如图2-40所示。

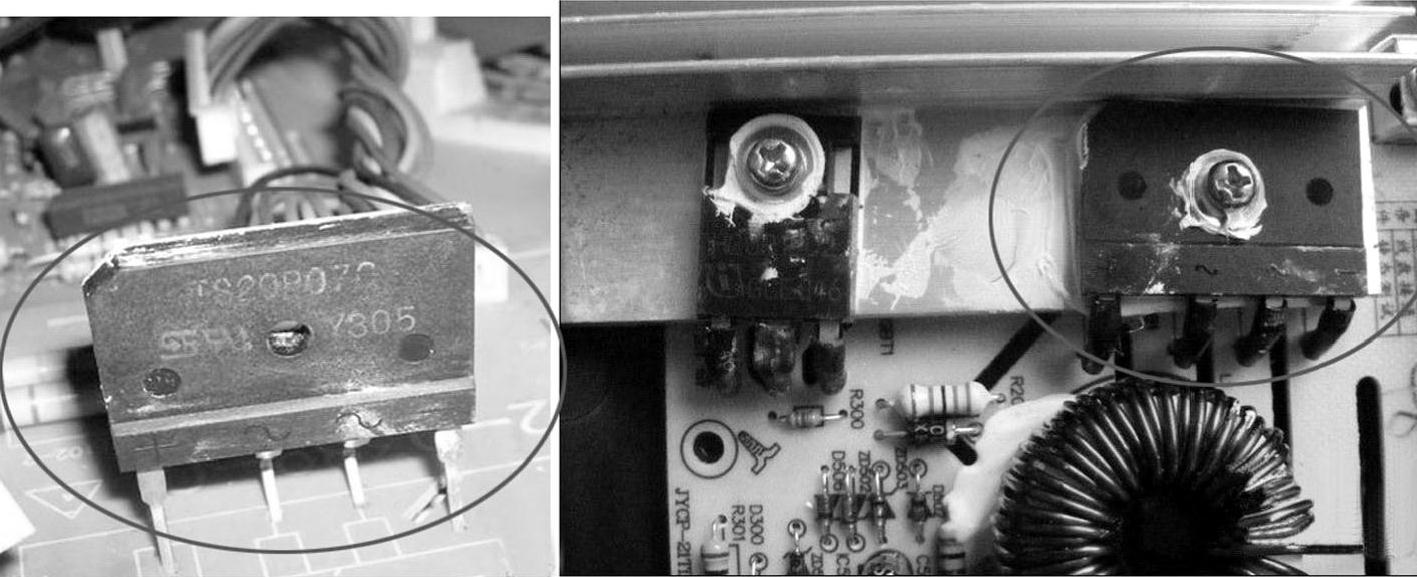

图2-40 整流桥外形

2.整流桥的种类

整流桥主要分为全桥组件与半桥组件两种，俗称桥堆。全桥组件由四只整流二极管按桥式全波整流电路的形式连接并封装为一体构成，其内部电路和电路符号如图2-41所示。半桥组件由两只整流二极管封装在一起构成，有三端与四端之分，三端半桥内部的两只整流二极管的负极与负极相连或正极与正极相连，而四端半桥内部的两只二极管各自独立。图2-42所示为半桥组件的内部电路。

维修笔记

在电磁炉中使用的整流全桥要求其输出电流大，抗大电流冲击能力强，能承受较高的峰值反向电压。

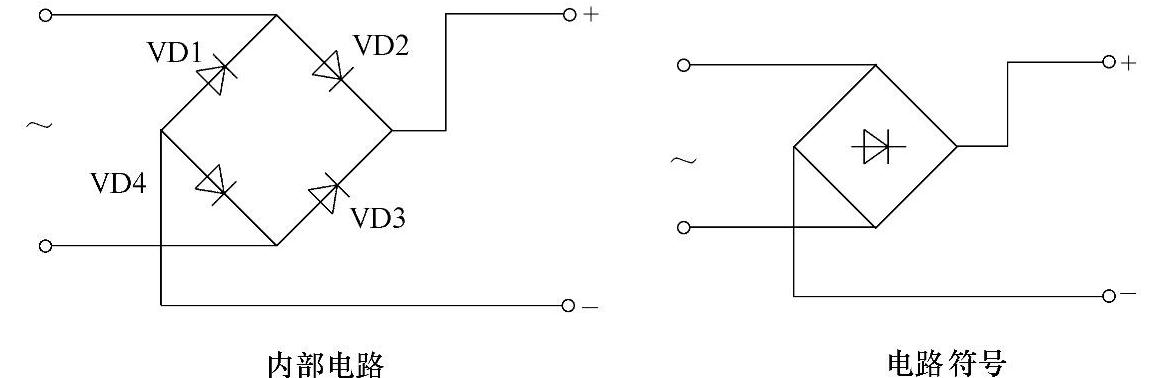

图2-41 全桥组件的内部电路和电路符号

(www.daowen.com)

图2-42 半桥组件的内部电路

3.整流桥的检测

整流桥通常有四个引出端，其中交流输入端、直流输出端各两个。采用判定二极管的方法，即可检测整流桥的质量，具体操作方法如下：

（1）整流半桥的检测

将指针万用表置于R×1k挡，测量半桥组件内部两只二极管的正、反向电阻值，即可判断其性能好坏。

（2）整流全桥的检测

分别测量“+”极与两个“～”极、“-”极与两个“～”之间各整流二极管的正、反向电阻值（与普通二极管的测量方法相同），若测得其中一只二极管的正、反向电阻值为零或无穷大，则表明该二极管已被击穿或开路损坏。

将万用表置R×10k挡，测试两个“～”极之间的正、反向电阻值，正常时阻值较大，否则判定全桥组件中有一只或多只二极管被击穿或漏电。

将万用表的量程开关拨至R×1k挡，红表笔接“-”极，黑表笔接“+”极，若此时测出的正向电阻值略比单只二极管的正向电阻值大，则表明被测全桥组件正常；若正向阻值接近单只二极管的正向电阻值，则说明该全桥组件中有一只或两只二极管被击穿；若正向电阻值较大，且比两只二极管的正向电阻值大很多，则表明该全桥组件中的二极管有正向电阻变大或有开路的二极管。
