1.二极管的识别

二极管（Diode）全称为晶体二极管，或称半导体二极管，由半导体组成的器件，具有单向导电功能（就是在正向电压的作用下，导通电阻较小，但在反向电压作用下，导通电阻极大或无穷大）。用符号“VD”或一个三角形旁边划一竖线表示（三角形表示正极，竖线表示负极）。

2.二极管的种类

二极管种类很多，常用的有普通二极管（用于整流、检波、开关等）和具有特殊性能的二极管（如发光二极管、稳压二极管、光敏二极管等）。电磁炉中常用的二极管有整流二极管、开关二极管、稳压二极管、发光二极管等。

（1）整流二极管

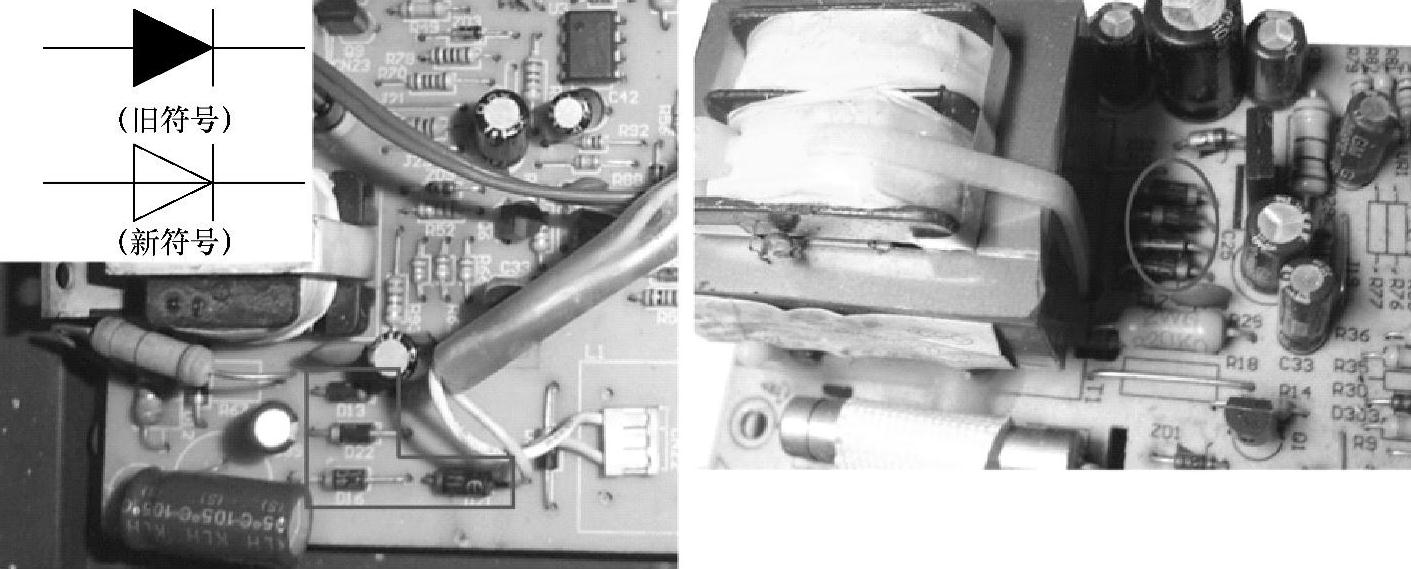

整流二极管是将交流电能转变为直流电能的二极管，它具有明显的单向导电性，通常包含一个PN结，有阳极和阴极两个端子。整流二极管有高频整流二极管、低频整流二极管、大功率整流二极管、小功率整流二极管外，还可按制造材料分锗整流二极管与硅整流二极管。其中，硅制造的整流二极管击穿电压高，反向漏电流小，高温性能良好。整流二极管的文字符号为“VD”或“D”，电路符号及电磁炉所用整流二极管外形如图2-21所示。

图2-21 整流二极管电路符号及外形

（2）开关二极管

开关二极管是在电路上进行开、关而特殊设计制造的一类二极管，它由导通变为截止或由截止变为导通所需的时间比一般二极管短，且在反向偏压下呈截止状态，其电阻很大，将在电路中起到控制电流接通或关断的作用。开关二极管的文字符号与电路符号与整流二极管一样，其外形如图2-22所示。

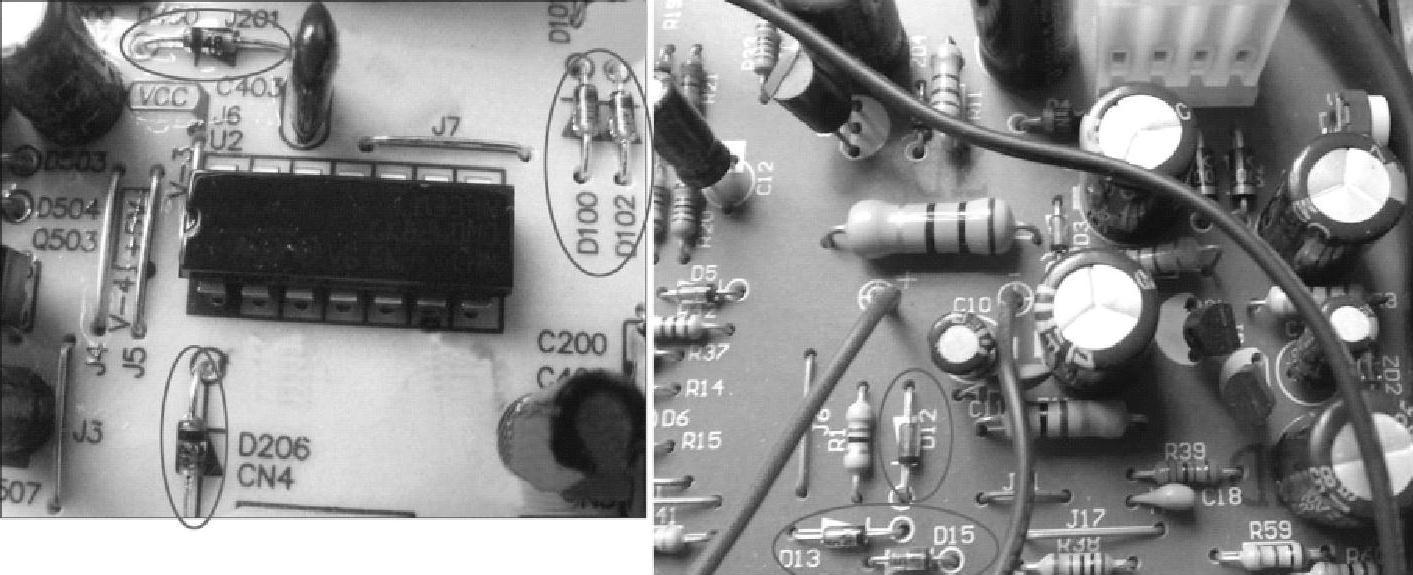

图2-22 开关二极管外形

维修笔记

用数字万用表的二极管挡测量普通二极管时，黑表笔接负极，红表笔接正极，所测得的阻值约为550Ω；红表笔接负极，黑表笔接正极，所测得的数值应为无穷大。

（3）稳压二极管

稳压二极管又称齐纳二极管，是一种直到临界反向击穿电压前都具有很高电阻的半导体器件，可用来稳定直流工作电压及对信号进行限幅，通常用在稳压电源中作为基准电压或用在过电压保护电路中作为保护二极管。稳压二极管文字符号为“VS”或“VZ”，实际电路中也有一部分用“ZD”表示，电路符号及电磁炉所用稳压二极管外形如图2-23所示。

维修笔记

用数字万用表的二极管挡测量稳压二极管时，黑表笔接负极，红表笔接正极，所测得的阻值约为650Ω；红表笔接负极，黑表笔接正极，所测得的数值应为无穷大。

（4）发光二极管

发光二极管（LED）是将电能转化成光能的二极管，在电磁炉中作为指示灯、组成文字或数字显示。发光二极管由镓（Ga）与砷（As）、磷（P）的化合物制成，由一个PN结组成，具有单向导电性，且工作电压较低、工作电流很小、抗冲击和抗振性能好，可靠性高，寿命长。磷砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。电磁炉发光二极管电路符号及外形如图2-24所示。

3.二极管的检测

（1）整流二极管的检测

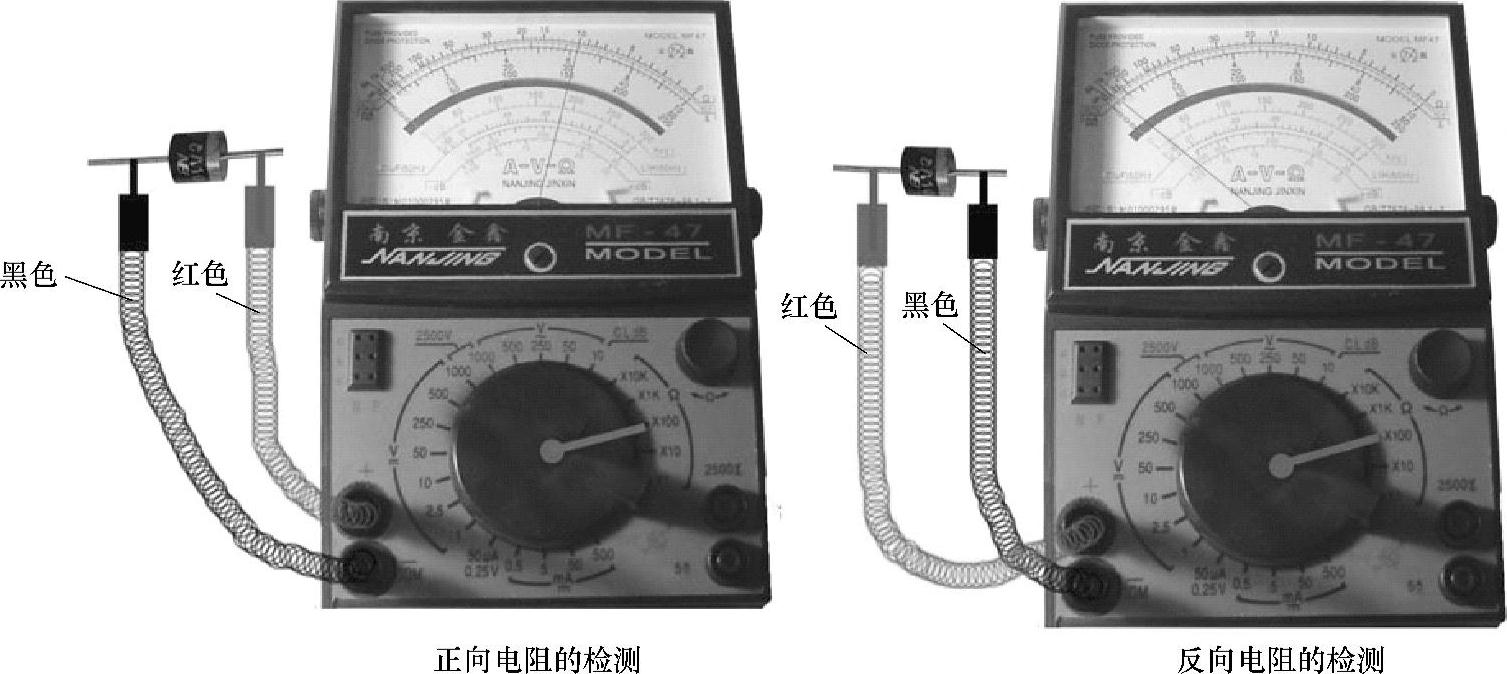

如图2-25所示，将万用表置于R×100或R×1k挡，测量整流二极管的正、反向电阻值。正常时，锗点接触型整流二极管的正向电阻在1kΩ左右、反向电阻在300kΩ以上，硅面接触型整流二极管的正向电阻在7kΩ左右、反向电阻为无穷大。需指出的是，二极管的正向电阻越小越好，反向电阻越大越好。若测得的正向电阻太大或反向电阻太小，则表明该管子性能差；若测得正向电阻为无穷大，则表明该管子内部断路；若测得反向电阻接近于零，则表明该管子已被击穿。

(www.daowen.com)

图2-23 稳压二极管电路符号及外形

图2-24 发光二极管电路符号及外形

图2-25 整流二极管的检测

（2）稳压二极管的检测

1）稳压二极管极性的检测：判别稳压二极管正、负电极的方法与判别普通二极管电极的方法基本相同。用万用表R×1k挡（注意万用表的电池电压不能大于被测管的稳压值），将两表笔分别接稳压二极管的两个电极，测出阻值后，对调两表笔再进行测量，两次测量的阻值不同（一大一小）。阻值较小的黑表笔所接的是稳压二极管的正极，红表笔所接的是稳压二极管的负极。

2）稳压二极管质量的检测：稳压二极管具有单向导电性，利用R×1k挡测出的正向电阻较小，反向电阻较大（通常正向电阻约为10kΩ，反向电阻为无穷大）。若测得稳压二极管的正、反向电阻均为零，则表明该二极管已被击穿短路。若正、反向电阻均为无穷大，则表明内部已开路。若正向电阻与反向电阻相差不大，则表明稳压二极管已失效。

3）稳压二极管稳压值的检测：

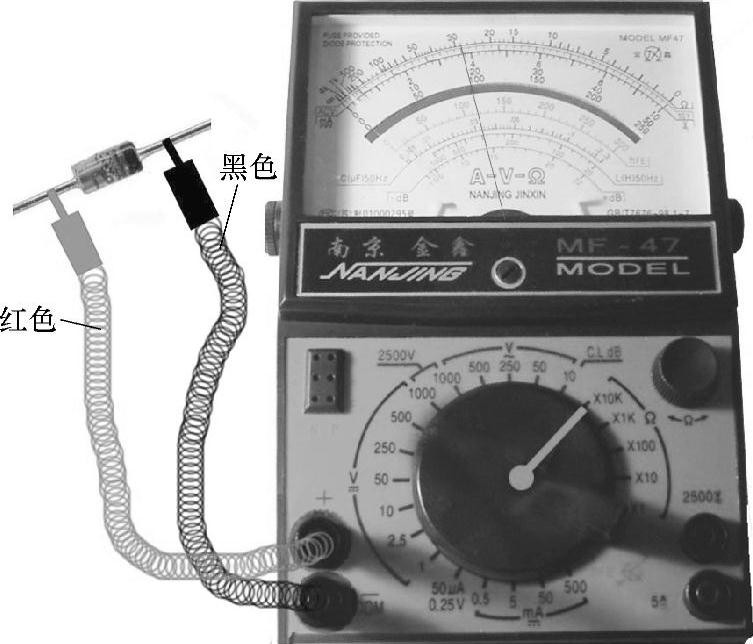

①稳压值<15V的稳压二极管的检测：检测时，如图2-26所示，将万用表置于R×10k挡，红表笔接稳压二极管的正极，黑表笔接稳压二极管的负极，待指针摆到一定位置时，从万用表直流10V电压刻度上读出其稳定的数据V′（注意不能在电阻挡刻度上读数），然后参照公式V=（10-V′）×1.5，即可准确地计算出稳压值。

②稳压值≥15V的稳压二极管的检测：检测时，用一输出电压大于稳压值的直流电源，通过限流电阻R给稳压二极管加上反向电压，用万用表直流电压挡即可直接测出稳压二极管的稳压值。注意：测量时，应适当选取限流电阻R的阻值，使稳压二极管反向工作电流为5～10mA即可。

图2-26 稳压值<15V的稳压二极管的检测

（3）发光二极管的检测

用万用表检测电磁炉中的发光二极管一般可检测其极性、质量和发光性能。需指出的是，用万用表检测发光二极管时，必须使用R×10k挡。由于发光二极管的管压降为2V左右，而万用表R×1k挡及其以下各电阻挡检测，因其表内电池仅为1.5V，低于管压降，无论正、反向接入，发光二极管无法导通，因此无法检测。用R×10k挡时表内接有15V（有些万用表为9V）高压电池，高于管压降，所以可以用来检测发光二极管。

1）发光二极管极性的检测：将万用表置R×10k挡，两表笔分别与发光二极管的两引脚相接，如果万用表指针向右偏转过来，同时管子能发出一微弱光点，则说明发光二极管是正向接入，此时黑表笔所接的是正极，而红表笔所接的是负极。

2）发光二极管质量的检测：将万用表黑表笔接二极管的正极、红表笔接二极管的负极，此时发光二极管为正向接入，表针应偏转过半，同时二极管中有一发光亮点。接着再将红、黑表笔对调后与管子的两引脚相接，这时为反向接入，表针应不动，二极管无发光亮点。若测得二极管的正向电阻为零或无穷大、反向电阻值很小或为零，则表明被测二极管已损坏。

3）发光二极管发光性能的检测：

①单色发光二极管发光性能的检测：检测时，将万用表置R×10或R×100挡，两表笔轮换接触发光二极管的两引脚。若管子性能良好，则黑表笔所接正极时，能够正常发光。若交换表笔测量时，发光二极管均不发光，则表明被测二极管已损坏。

②双色发光二极管发光性能的检测：两表笔对调前后所测的值均是LED的正向电阻，且表针指示的阻值均较小。需指出的是，由于两次测量的不是同一个管芯，因此LED中的发亮光点应分别为两种颜色。

③三脚变色发光二极管发光性能的检测：将万用表置R×10k挡，红表笔接变色二极管的中间引脚（公共负极），黑表笔分别接左、右两引脚，此时，二极管应有不同颜色的发亮光点，同时表针所示的阻值为二极管的正向电阻。

维修笔记

二极管损坏后一般不可修复，只能更换新管。在选配二极管时应尽可能用同型号的二极管，如无同型号二极管更换，可尽量选择用途相同或相近的二极管进行代换，但要求做到代换管的材料、极性必须与原管一致，并且相关参数指标不得低于原管。
