1.电阻的识别

物质对电流的阻碍作用就叫该物质的电阻。电阻以R表示，单位为欧姆或简称欧，以希腊字母Ω表示。利用这种阻碍作用制成的元件称为电阻。电阻是电气、电子设备中使用最广泛的基本元件之一，为电磁炉电路中的主要元件之一，在电路中控制电压、电流及与其他元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。

2.电阻的种类

电阻的种类很多，在电磁炉电路中常用的电阻有固定电阻、压敏电阻、电位器等。

（1）固定电阻

阻值不能改变的称为固定电阻，它可分为薄膜电阻、线绕电阻、实心电阻。电磁炉上采用大量的固定电阻，其主要参数（标称阻值、功率、允许偏差）均采用色标法标注在电阻上，即用不同颜色的色环标出标称阻值和允许偏差，其外形如图2-15所示，各种色环代表的数值见表2-1。

图2-15 电磁炉所用固定电阻外形

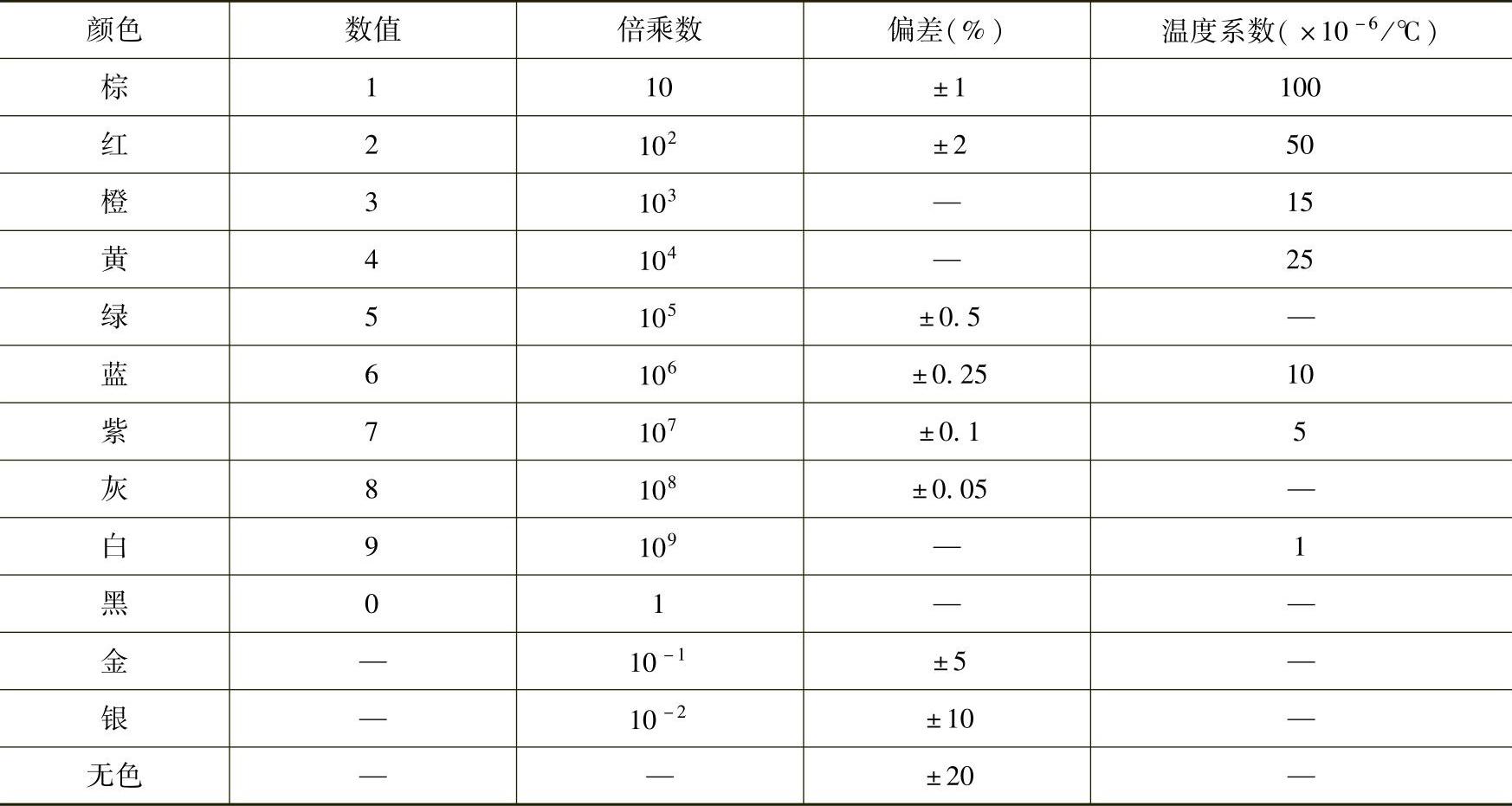

表2-1 各种色环代表的数值

其中，根据色环的环数多少，又分为四色环表示法与五色环表示法，如图2-16所示。

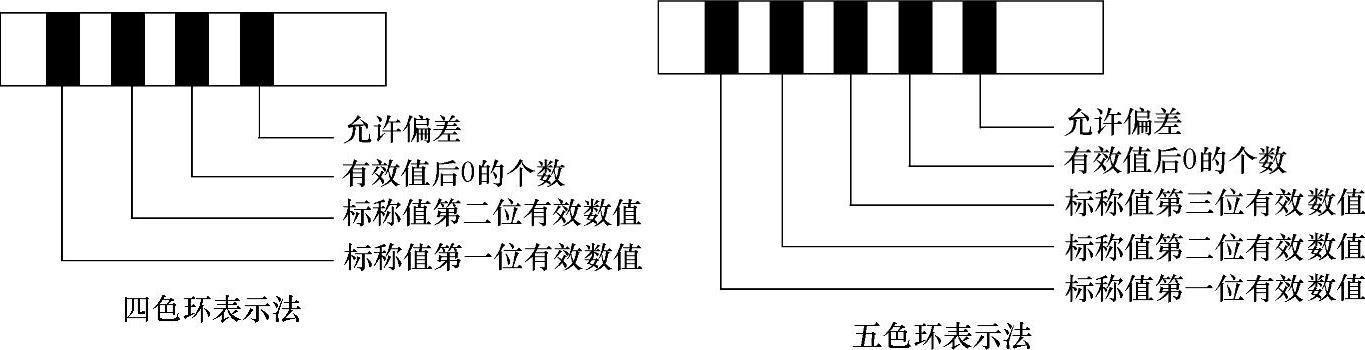

图2-16 四色环表示法与五色环表示法

（2）压敏电阻

压敏电阻（VSR）全称为电压灵敏电阻器，是以氧化锌为主要材料而制成的金属-氧化物-半导体陶瓷元件，广泛应用在家用电器及其他电子产品中。它的作用是防止输入电压受雷击影响，瞬间电压过高损坏电磁炉，故在市电输入L、N端并联一只压敏电阻。当电源电压过高时，压敏电阻阻值变小，电流增大而击穿，从而保护后级电路，起到保护作用。在电路中用文字符号“RZ”或“CNR1”等表示，其外形如图2-17所示。

（3）电位器

电位器是一种可调的电子元件，由一个电阻体与一个转动或滑动系统组成，其作用是调节电压（含直流电压与信号电压）和电流。电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触头在电阻体上的位置，改变动触头与任意一个固定端之间的电阻值，从而改变电压与电流的大小。电位器在电路中用文字符号“RP”或“R”表示，电磁炉所用电位器外形如图2-18所示。

3.电阻的检测

电阻的故障是实际阻值与标称阻值不符，因此可用万用表欧姆挡测出电阻的阻值来判断其好坏。通常电阻短路的故障极为少见，一般是开路故障，此时所测的阻值为无穷大。(www.daowen.com)

图2-17 电磁炉所用压敏电阻外形

图2-18 电磁炉所用电位器外形

（1）固定电阻的检测

如图2-19所示，将万用表置于R×1k挡，将两表笔（不分正、负）分别与电阻的两端引脚相接即可测出实际电阻值。由于欧姆挡刻度的非线性关系，其中间一段分度较为精细，因此应使指针指示值尽量落在刻度的中段位置（即全刻度起始的20%～80%弧度范围内），以确保测量结果更精确。根据电阻误差等级不同，读数与标称阻值之间有±5%、±10%或±20%的允许误差。若不相符，超出误差范围，则说明该电阻变值。

图2-19 固定电阻的检测

维修笔记

测试时，特别是在测几十千欧以上阻值的电阻时，手不要触及表笔和电阻的导电部分。被检测的电阻从电路中焊下来，至少要焊开一个头，避免电路中的其他元器件对测试产生影响，造成测量偏差。色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。为了提高精度，在测量时应根据实际测量电阻标称值的大小来选择量程（通常100Ω以下电阻可选R×1挡，100Ω～1kΩ电阻可选R×10挡，1～10kΩ电阻可选R×100挡，10～100kΩ电阻可选R×1k挡，100kΩ以上电阻可选R×10k挡）。

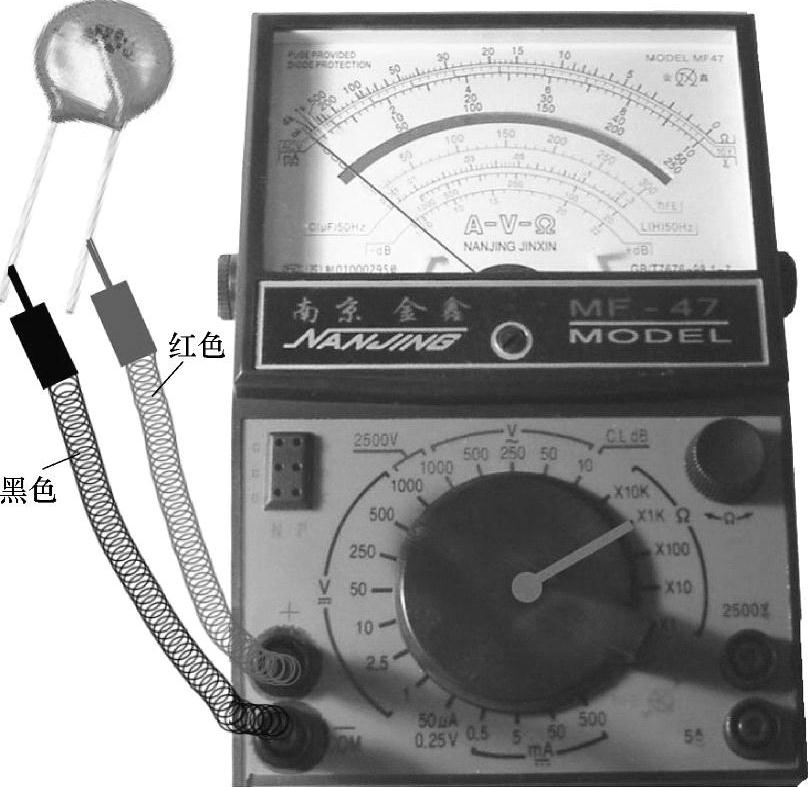

图2-20 压敏电阻的检测

（2）压敏电阻的检测

通常压敏电阻呈良好的非线性，即阻值随所加电压的增加而减少，且具有双向电流特性。检测时，如图2-20所示，用万用表的R×1k挡测其两引脚之间的正、反向绝缘电阻，均为无穷大，否则说明漏电流过大。若所测电阻过小，说明压敏电阻已损坏，不能使用。

（3）电位器的检测

检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部触头和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述步骤进行检测：

第一步：用万用表的欧姆挡测“1”、“2”两端，其读数应为电位器的标称阻值，若万用表的指针不动或阻值相差很多，则表明该电位器已损坏。

第二步：用万用表的欧姆挡测“1”、“2”（或“2”、“3”）两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，此时电阻值越小越好。再顺时针旋转轴柄，电阻值应逐渐增大，表头中的指针应平稳移动。当轴柄旋至极端位置“3”时，阻值应接近电位器的标称值。若万用表的指针在电位器的轴柄转动过程中有跳动现象，则说明活动触头有接触不良的故障。
