1.电容的识别

电容器通常简称为电容,是一种容纳电荷的元件,能隔断直流而允许交流电流通过,它是各类电子设备大量使用、不可缺少的基本元件之一,在电子设备中充当整流器的平滑滤波、电源和退耦、交流信号的旁路、交直流电路的交流耦合等的电子元件,用符号“C”表示。

2.电容的种类

电容的种类有很多,在电磁炉电路中常用的电容有固定电容(如陶瓷电容、电解电容和玻璃釉电容等)、高频谐振电容(振荡电容)、滤波电容、抗干扰电容等。

(1)陶瓷电容

陶瓷电容就是用陶瓷作为电介质,在陶瓷基体两面喷涂银层,然后经低温烧成银质薄膜作极板而制成。它的外形以片式居多,也有管形、圆形等形状。

陶瓷电容又分为高频瓷介电容和低频瓷介电容两种:高频瓷介电容大多是具有正温度系数的电容,多用于高稳定振荡电路中,作为回路电容;低频瓷介电容用在对稳定性和损耗要求不高的场合或工作频率较低的回路中起旁路或隔直流作用,它易被脉冲电压击穿,故不能使用在脉冲电路中。高频瓷介电容适用于高频电路。电磁炉用陶瓷电容外形如图2-5所示。

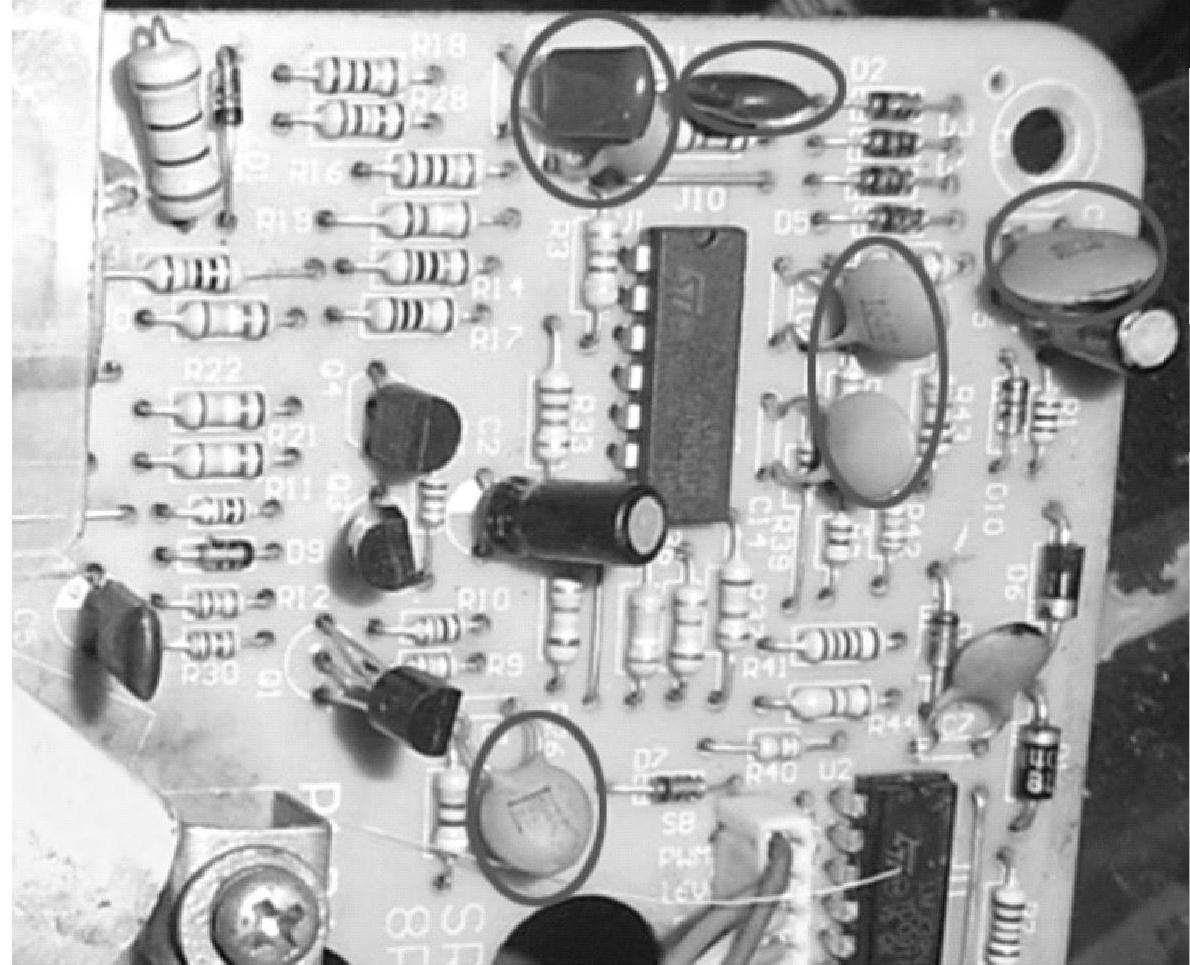

图2-5 陶瓷电容外形

(2)高频谐振电容

高频谐振电容用于电磁炉振荡电路,它与励磁线圈盘并联,工作时产生20~40kHz的高频交流电,其外形如图2-6所示。高频谐振电容采用金属化膜复合结构,特殊喷金工艺,阻燃耐高温塑壳,阻燃环氧树脂灌封,镀银片或引脚引出。其特点是有极大的过电流能力,耐高压、高温;电性能稳定;高频特性好;损耗小、具有自愈性。

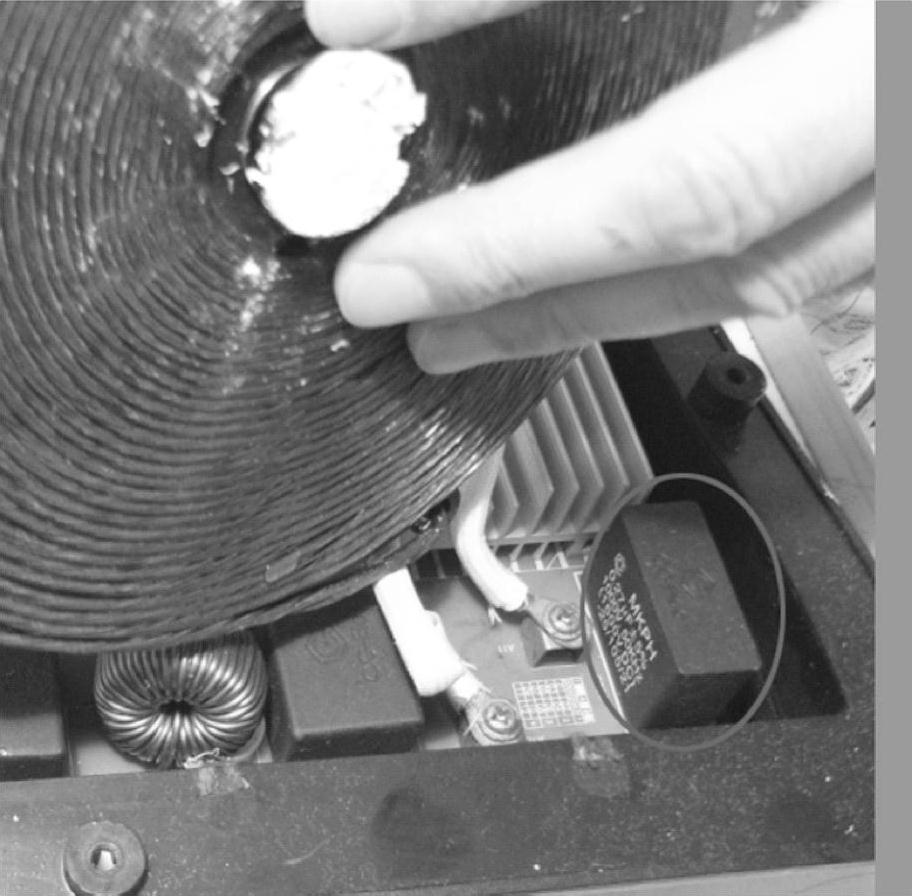

图2-6 高频谐振电容外形

维修笔记

高频谐振电容工作在高频大电流状态,因此该电容不能采用普通电容,而是选用MKP电容。

(3)电解电容

电解电容的两极板材料是电解质电介材料,其电解液涂层有极性,分正负,不可接错。电解电容特点是单位体积的电容量非常大,比其他种类的电容大几十到数百倍,额定容量较大,且能够大规模地生产(由于电解电容的组成材料均是普通的工业材料,制造电解电容的设备为普通的工业设备,成本相对较低),被广泛用于直流或脉动电路中。电磁炉用电解电容外形如图2-7所示。

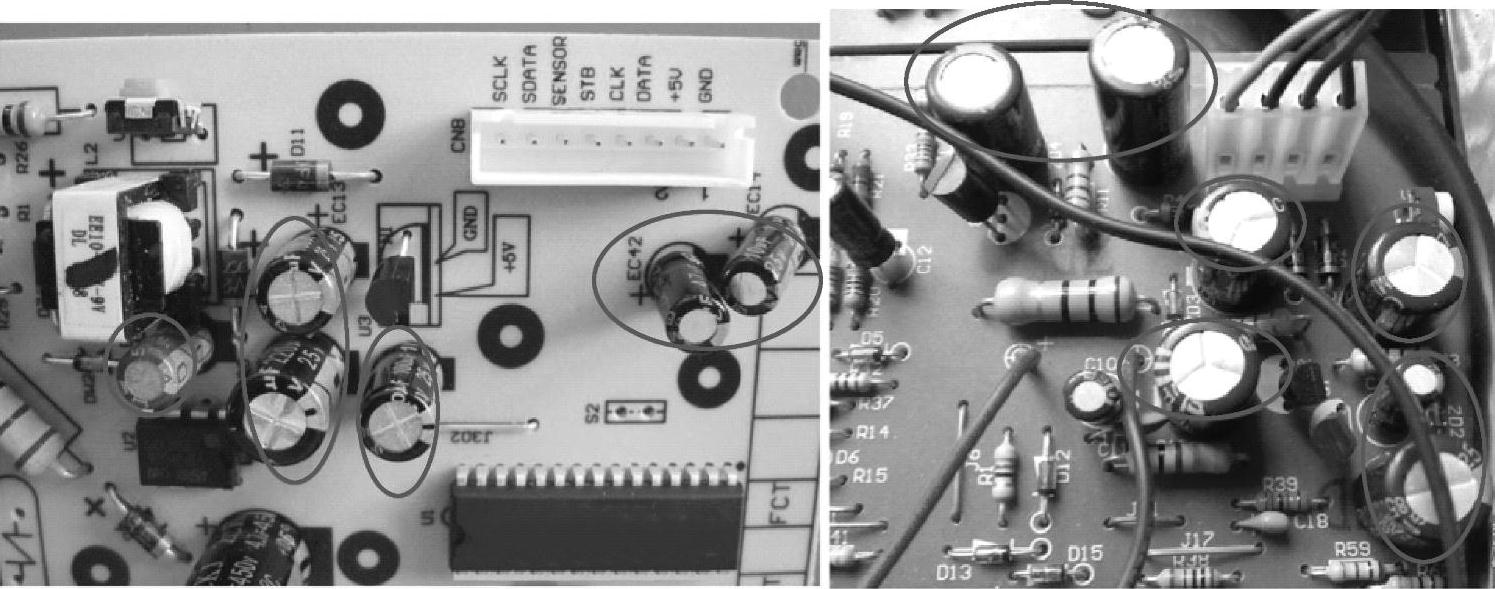

图2-7 电解电容外形

(4)滤波电容

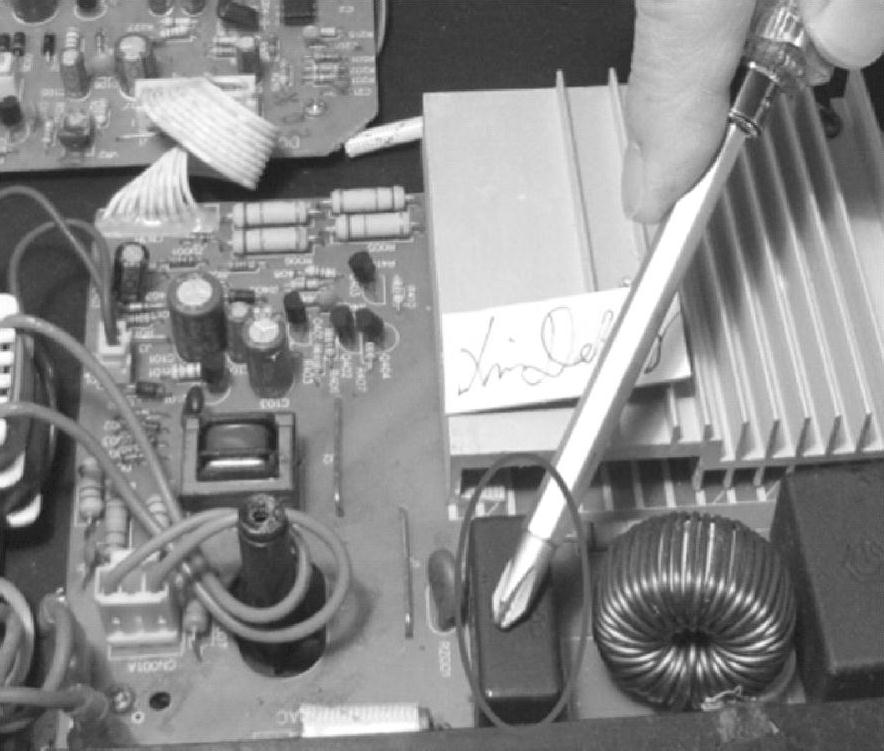

滤波电容用在电源整流电路中,用来滤除交流成分,使输出的直流更平滑。滤波电容的容量与电磁炉的功率有关,一般不小于4μF。滤波电容外形如图2-8所示。


图2-8 滤波电容外形

维修笔记

电磁炉工作时电流大,且波动幅度高,故滤波电容一般不采用普通电容,而选用无感、高频特性好、自愈能力强和稳定性好的电容。

(5)抗干扰电容

抗干扰电容具有较高的耐电压和抗外电干扰能力,该电容跨接在市电输入线ACN/ACL之间,既防止电磁炉产生的高频干扰脉冲窜入市电网,干扰其他电器,又防止市电网中的干扰脉冲窜入电磁炉电路,影响电磁炉工作。电磁炉所用抗干扰电容外形如图2-9所示,它采用塑料防腐外壳环氧灌装,体积小,具有无感高频特性好、稳定性好的优点。

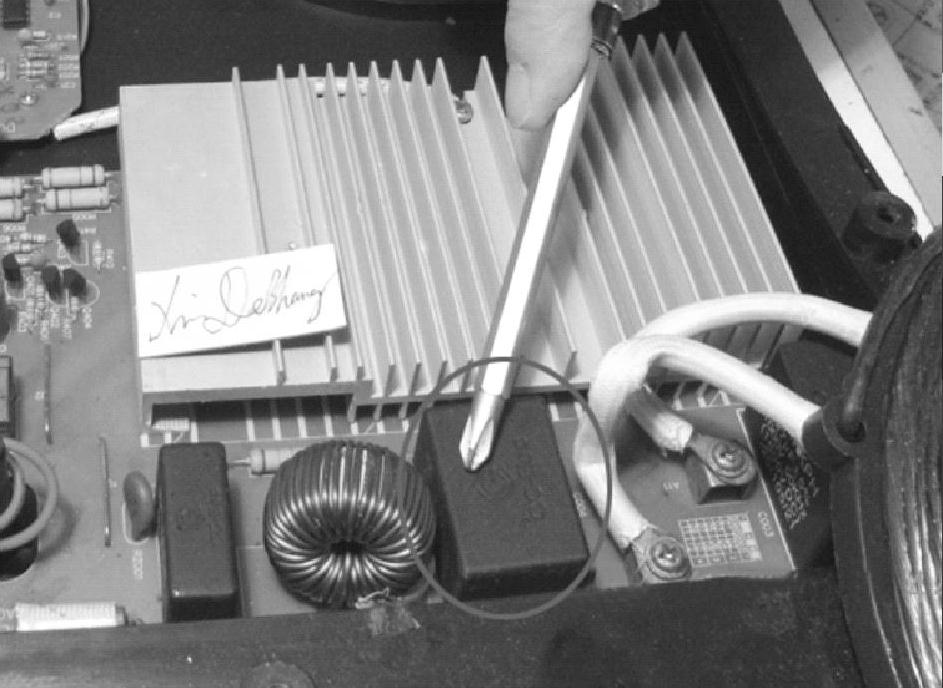

图2-9 抗干扰电容外形

维修笔记(www.daowen.com)

因电磁炉工作时,电流流动频率高、幅度大,因此抗干扰电容不能采用普通电容,而是选用MKP电容(该电容为无极金属化聚丙烯膜电容)。

3.电容的检测

(1)普通固定电容的检测

1)检测电容量大于0.01μF的固定电容:根据电容的充放电原理,可用万用表R×10k挡进行测量。检测时,如图2-10所示,将两表笔分别接触电容的两引线后,表针会迅速地顺时针方向跳动或偏转,然后再按逆时针方向逐渐返回“∞”处。若不能返回至“∞”,则表针稳定后所指的读数即为该电容的漏电电阻值(通常电容的漏电电阻较大,约几百至几千兆欧)。漏电电阻越大,则表明电容的绝缘性能越好。若阻值比上述数据小,则表明电容严重漏电;若表针稳定后靠近“0”处,则表明电容内部短路;若表针毫无反应,始终停在“∞”处,则表明该电容内部已开路。

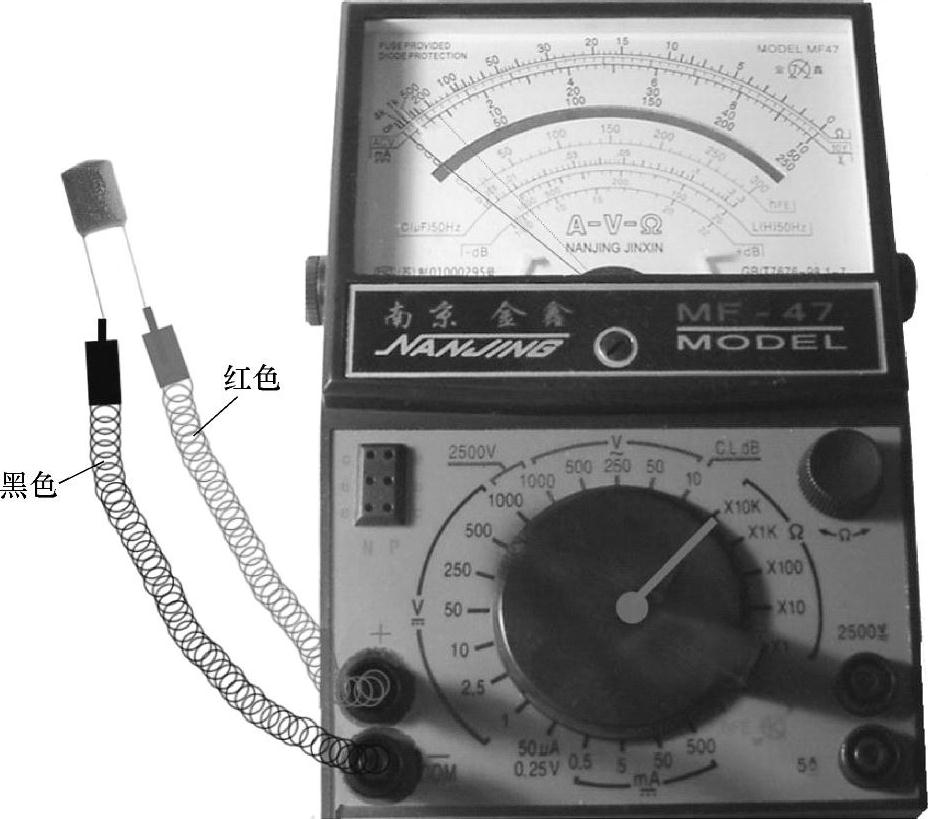

图2-10 0.01μF以上固定电容的检测

2)检测电容量小于10pF的固定电容:由于10pF以下的固定电容容量太小,用万用表进行测量,只能定性检查其是否有漏电、内部短路或击穿现象。检测时,如图2-11所示,将万用表置于R×10k挡,用两表笔分别任意接固定电容的两个引脚。正常时阻值应为无穷大,若测出阻值(指针向右摆动)为零,则说明电容漏电损坏或内部击穿。


图2-11 10pF以下的固定电容的检测

3)检测电容量在10pF~0.01μF之间的固定电容:容量在10pF~0.01μF之间的固定电容,按上面介绍的方法对其进行测试,由于万用表指针摆幅很小甚至看不出抖动现象,因此不能判断出被测电容的好坏。对于此类情况,可采用晶体管放大的辅助方法进行检测(即用复合管配合万用表进行检测)。

采用此方法进行检测时,如图2-12所示,将万用表的量程开关拨至R×1k挡,CX为被测电容。晶体管Q1、Q2的β值均为100以上,且穿透电流要小,可选用3DG6等型号的硅晶体管组成复合管。万用表的红、黑表笔分别与复合管的发射极(e极)和集电极(c极)相接。

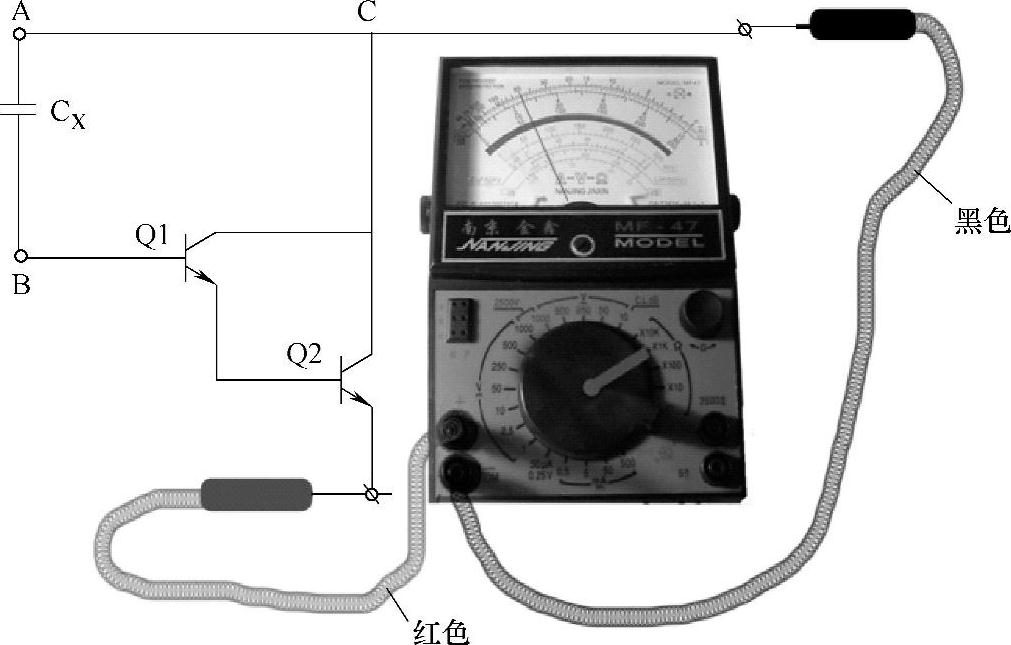

图2-12 用复合管配合万用表检测10pF~0.01μF固定电容

测试时,在A、B两点之间插入电容CX,万用表的指针能摆动到表盘的中间位置。当CX的引脚与A、B两点相接后,若万用表指针迅速由左向右(向阻值为零的方向),然后返回到“∞”处,则表明被测电容CX良好。若万用表指针静止不动,则表明CX内部断开;若指针能偏转回摆,但回摆不到原先所指的位置,则表明CX漏电严重;若指针偏转后就停止不动,不再返回到“∞”处,则表明CX内部已短路。

由于复合晶体管的放大作用,把被测电容的充放电过程予以放大,使万用表指针摆动幅度加大,从而便于观察。需指出的是,在测试操作时,特别是在测量小容量的电容时,要反复调换被测电容引脚,才能明显看到万用表指针的摆动情况。

(2)电解电容的检测

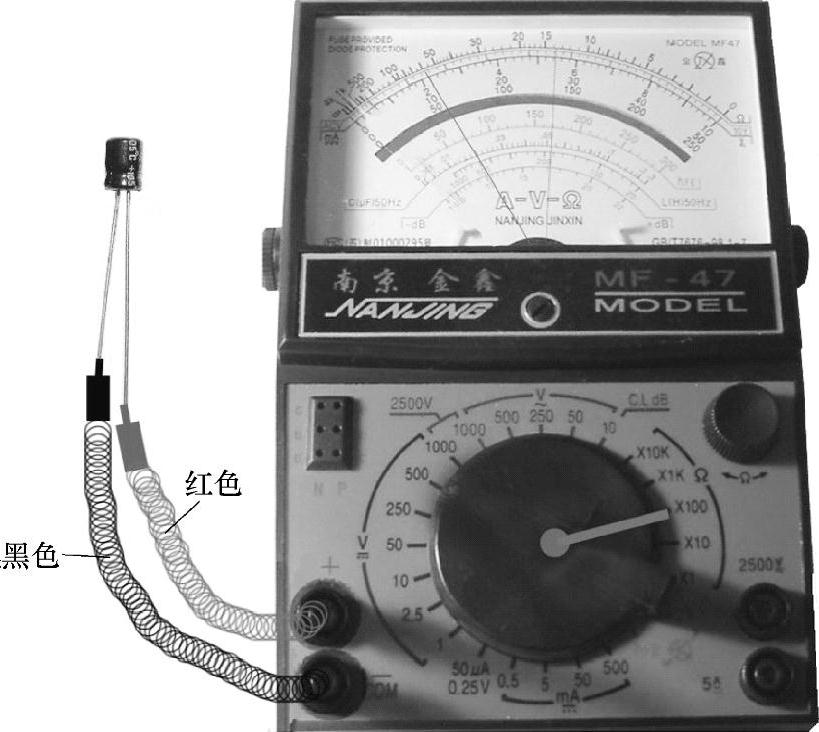

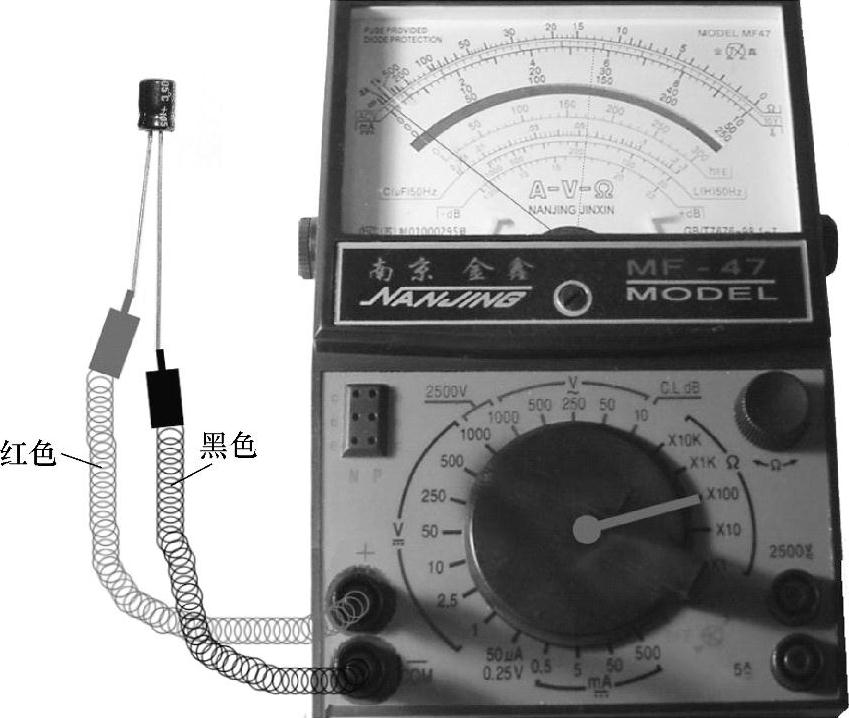

1)电解电容正向漏电阻的检测:检测时,应针对不同容量选用合适的量程,如图2-13所示,将万用表红表笔接负极,黑表笔接正极,当表笔刚接通时,表针向右偏转一个角度,然后表针缓慢地向左回转,最后表针稳定后所指的读数即为该电容的正向漏电电阻,此阻值越大越好,最好指向无穷大处。若漏电电阻只有几十千欧,表明该电解电容漏电严重。

2)电解电容反向漏电阻的检测:如图2-14所示,将红、黑表笔对调(即将万用表红表笔接正极,黑表笔接负极),万用表指针将重复上述摆动现象。但此时测得的阻值为电解电容的反向漏电阻,此值略小于正向漏电阻(即反向漏电流比正向漏电流要大)。在测试中,若正向、反向均无充电的现象(即表针不动),则表明容量消失或内部断路;若所测阻值很小或为零,则表明电容漏电大或已击穿损坏。


图2-13 电解电容正向漏电阻的检测


图2-14 电解电容反向漏电阻的检测

维修笔记

由于电解电容的容量通常比固定电容大,一般情况下,1~47μF之间的电容可用R×1k挡测,大于47μF的电容可用R×100挡测,大于1000μF以上的电容应选用R×10甚至R×1挡。

(3)高压共振电容的检测

电磁炉高压共振电容的耐压值较高,其检测方法如下:用绝缘电阻表(1000V)和500型万用表(直流电压挡2500V),与被测的高压共振电容同时并联在一起。绝缘电阻表E端为正极,L端为负极进行检测。检测时,顺时针方向转动绝缘电阻表的摇柄,速度逐渐增至120r/min,此时观察万用表的直流电压与共振电容耐压值是否相同。若不同,则表明高压共振电容的耐压下降,应该停止使用。

例如:检测0.27μF的高压电容时,可用万用表的20μF电容挡进行检测,测得其电容值应为0.27μF,也可以用200k或2M挡测量电容的阻值,若万用表有数值,且数值慢慢增大到无穷大,则说明该电容正常。

维修笔记

电容损坏后,原则上应使用与其类型相同、主要参数相同、外形尺寸相近的电容来更换。但若找不到同类型电容,也可用其他类型的电容代换。可以用耐压值较高的电容代换容量相同,但耐压值低的电容。代用电容在耐压、温度系数方面均不能低于原电容。
