电磁炉功率控制电路的作用是控制IGBT的开与关，以控制电磁炉的发热功率，即将功率反馈回路中的功率电平和锯齿波发生电路中的锯齿波信号进行比较，输出对应的方波驱动信号以达到对电磁炉功率调节的目的。

功率电路的内部电路主要由电压比较器、外围电阻、外围电容、钳位二极管、稳压二极管和两只互补驱动晶体管等组成，如图1-18所示。当电压比较器接收到控制信号时，控制信号分别送到电压比较器的反相输入1、4端子的参考电压端子，由于参考电压不变，所以当送来的波形处于高电平时，由于反相器的反相作用，电压比较器输出低电平，驱动晶体管Q3导通，Q2截止，V_CC（18V或12V）电压经过导通的晶体管和限流电阻流向IGBT的栅极，使IGBT导通。反之，当送来的波形处于低电平时，由于反相器的反相作用，电压比较器输出高电平，驱动晶体管Q3截止，Q2导通，V_CC电压没有通过限流电阻流向IGBT的栅极，此时IGBT工作于截止状态。如此反复，通过控制IGBT的栅极电压来达到功率控制的目的。

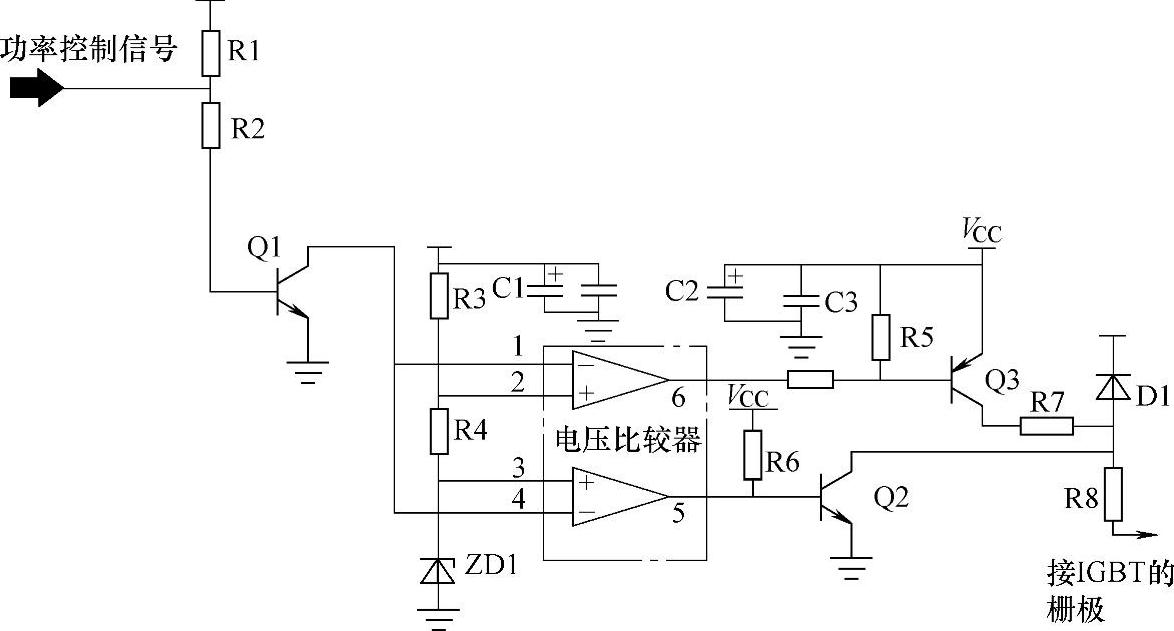

图1-18 采用晶体管构成的功率控制电路(www.daowen.com)

该电路的供电电压常为18～22V，电路中常为两只互补晶体管接成的推挽输出方式，但也有不采用晶体管而用集成电路的，其型号多为TA8316或TA8316S，如图1-19所示（以易厨品牌C16A型电磁炉为例）。

维修笔记

在检修功率管击穿故障时，一定要检查功率控制电路，若功率控制电路异常会出现不加热或屡损功率管现象。
