高效多段速设定方法 - 提升工作效率

时间:2023-06-20 理论教育 版权反馈
【摘要】:学习目的学会变频器多段速的设定方法。这种控制频率的方式称为多段速控制功能。图3-20七段速的设定由RH、RM和RL的组合来实现七段速的控制。7段速的各自运行频率则由参数Pr.4~Pr.6、Pr.24~Pr.27。

高效多段速设定方法 - 提升工作效率

学习目的

学会变频器多段速的设定方法。

基础知识

一、多段速运行模式的操作

变频器在外部操作模式或组合操作模式2下,变频器可以通过外接的开关器件的组合通断改变输入端子的状态来实现。这种控制频率的方式称为多段速控制功能。

FR-E700变频器的速度控制端子是RH、RM和RL。通过这些开关的组合可以实现3段、7段的控制。

1.三速设定

首先设置参数Pr4、5、6,确定高中低速度数值,再由RH、RM和RL分别控制。

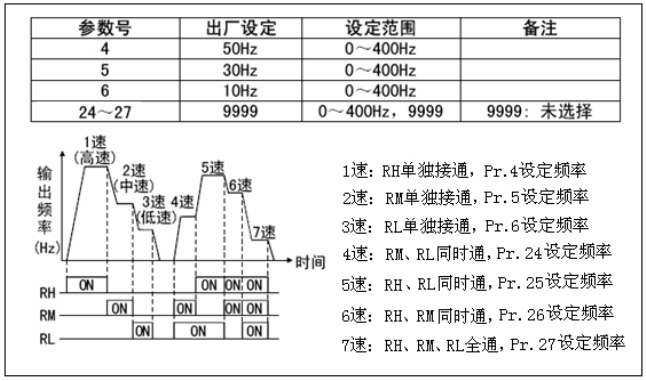

2.七段速的设定

如图3-20所示。

图3-20 七段速的设定

由RH、RM和RL的组合来实现七段速的控制。转速的切换:由于转速的挡次是按二进制的顺序排列的,故三个输入端可以组合成3挡至7挡(0状态不计)转速。其中,3段速由RH、RM、RL单个通断来实现。7段速由RH、RM、RL通断的组合来实现。

7段速的各自运行频率则由参数Pr.4~Pr.6(设置前3段速的频率)、Pr.24~Pr.27(设置第4段速至第7段速的频率)。对应的控制端状态及参数关系见图

3.多段速控制对应的控制端状态及参数关系

多段速度设定在PU运行和外部运行中都可以设定。运行期间参数值也能被改变。

3速设定的场合(Pr.24~Pr.27设定为9999),2速以上同时被选择时,低速信号的设定频率优先。

4.15速的控制

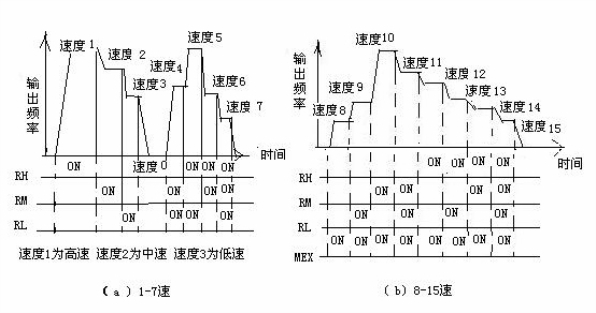

如果把参数Pr.183设置为8,将RMS端子的功能转换成多速段控制端REX,就可以用RH、RM、RL和REX(由)通断的组合来实现15段速。组合图如图3-21所示:

图3-21 15速组合图

实训操作

学生练习变频器多段速的设定。

附1:变频器等级考试题

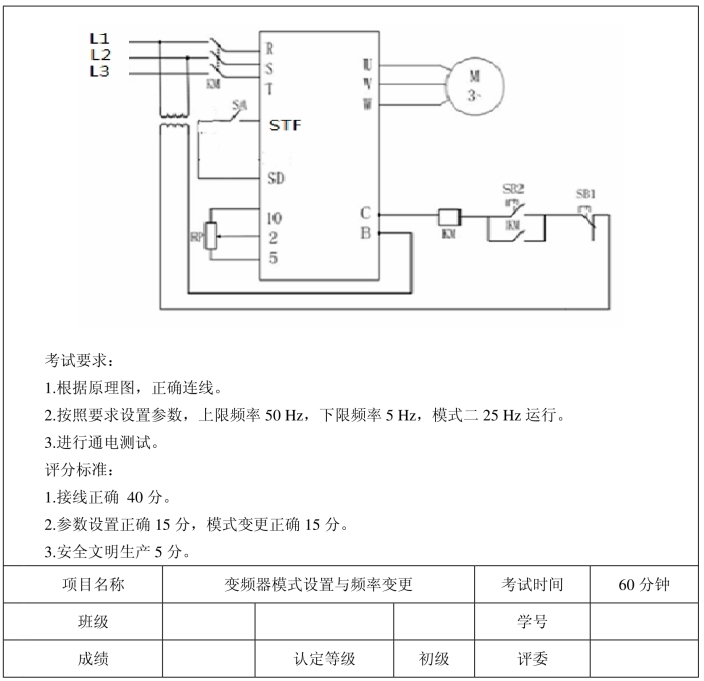

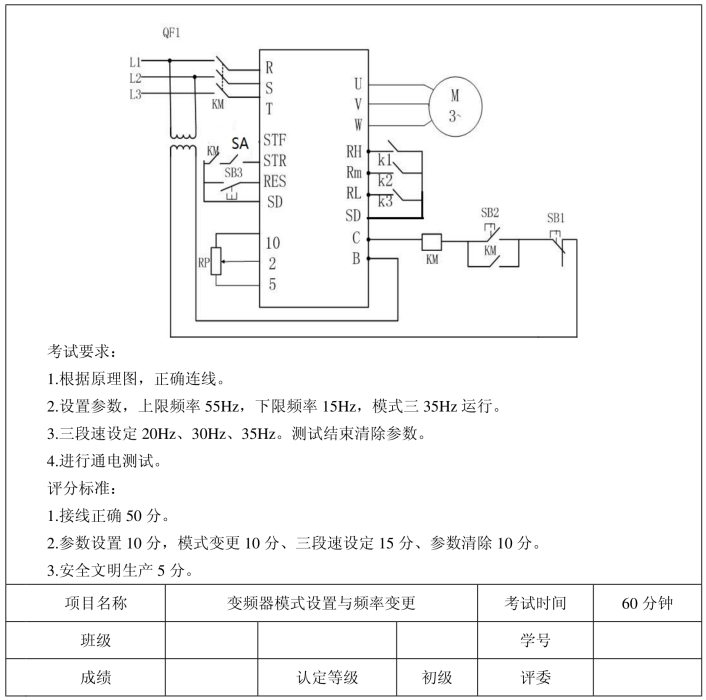

变频器技能实训初级试题一

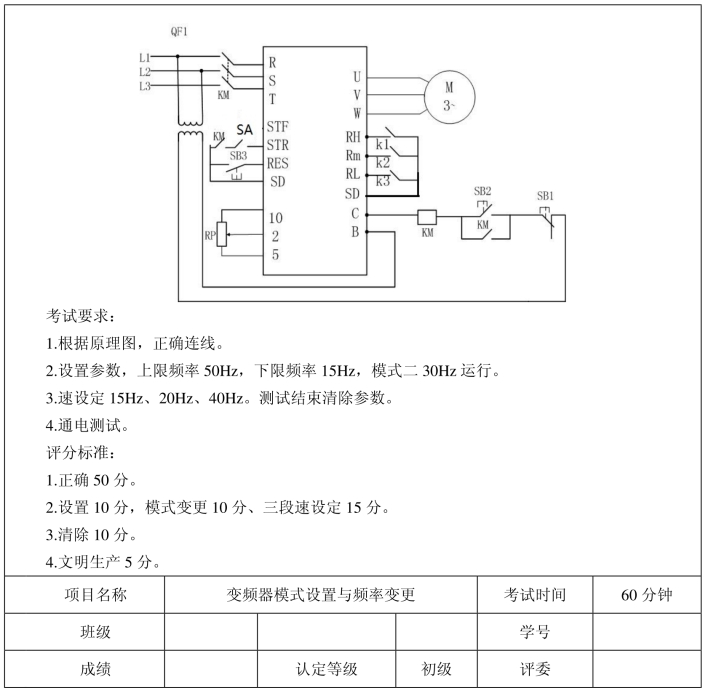

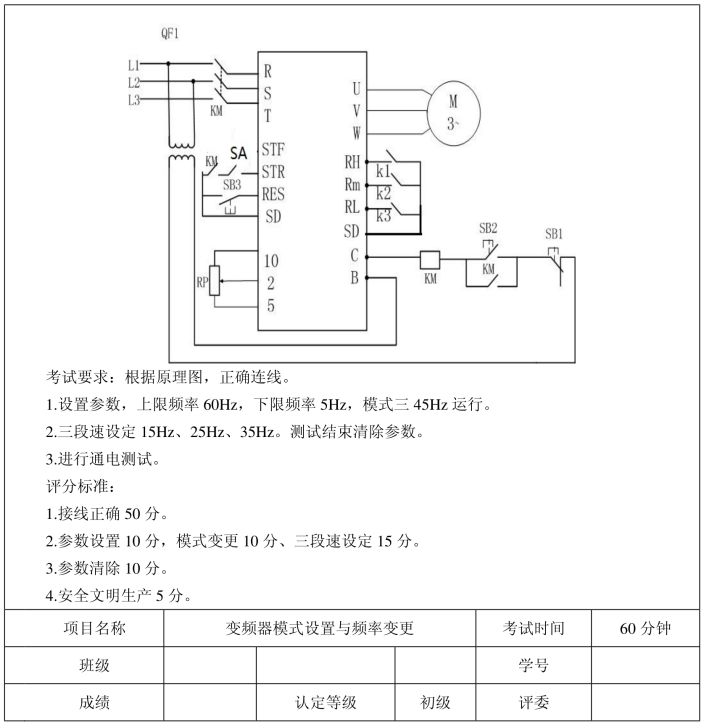

变频器技能实训初级试题二

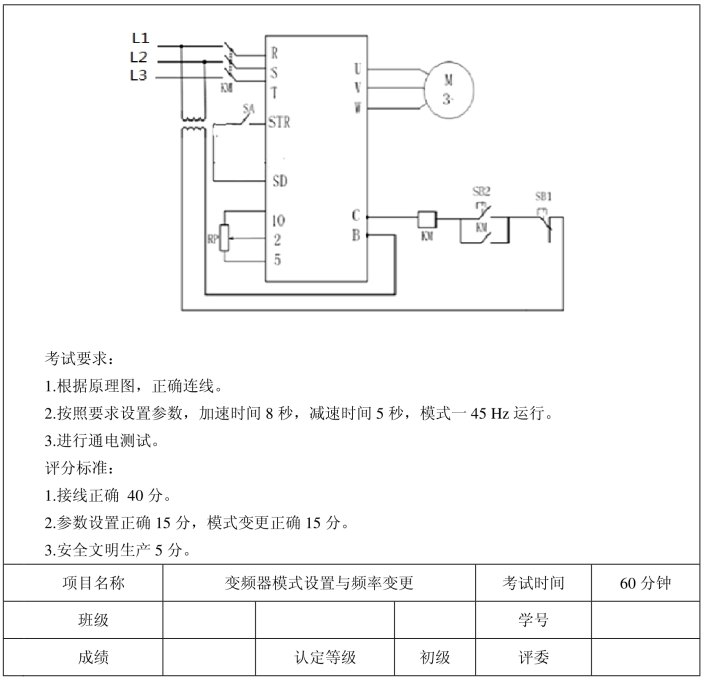

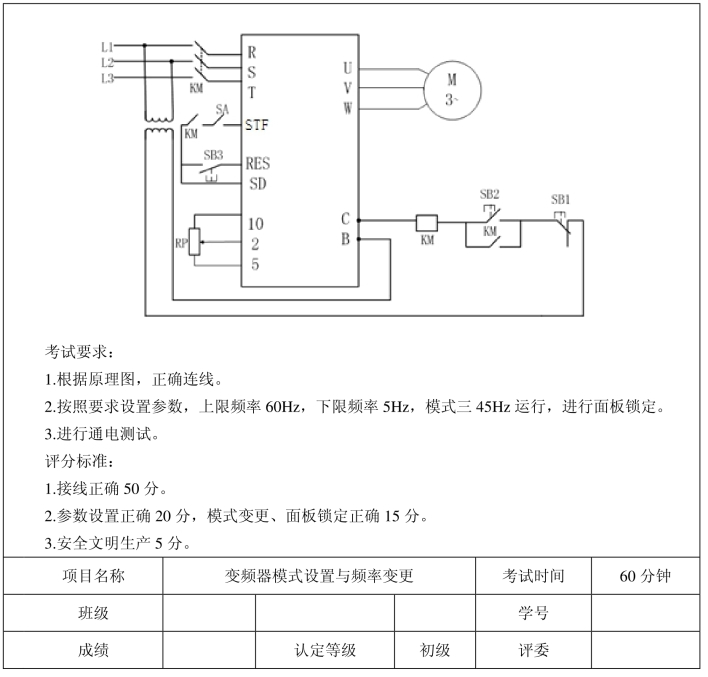

变频器技能实训初级试题三

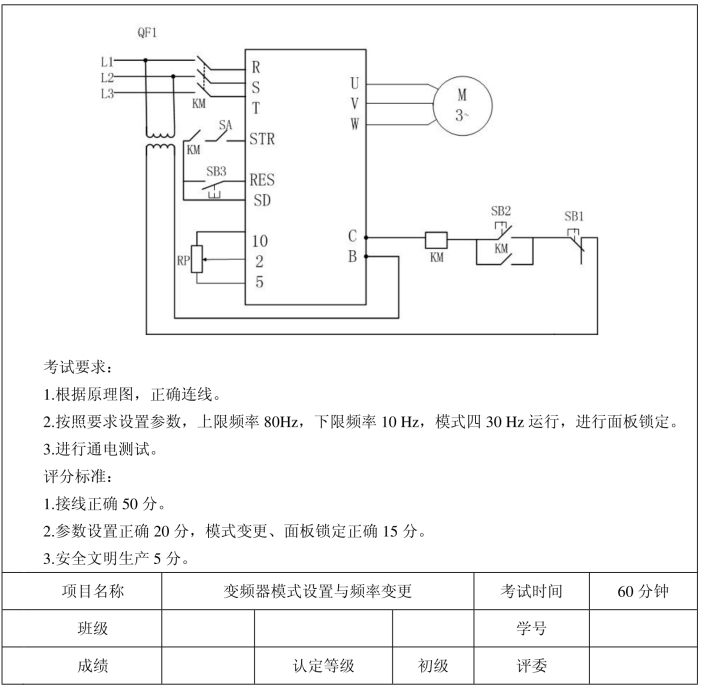

变频器技能实训初级试题四

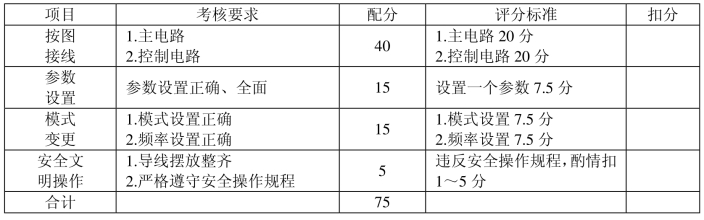

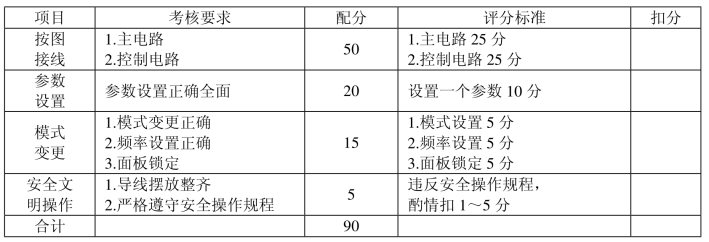

附:初级实训评价表

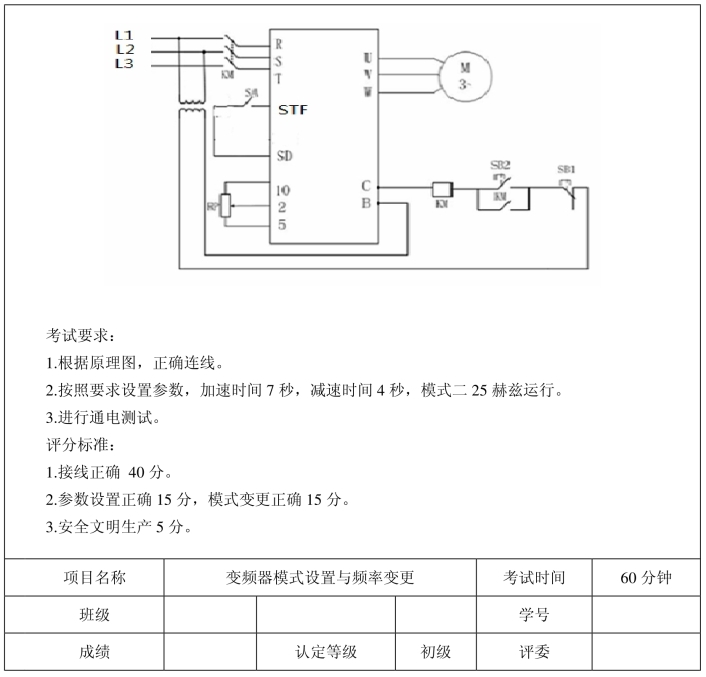

变频器技能实训中级级试题一

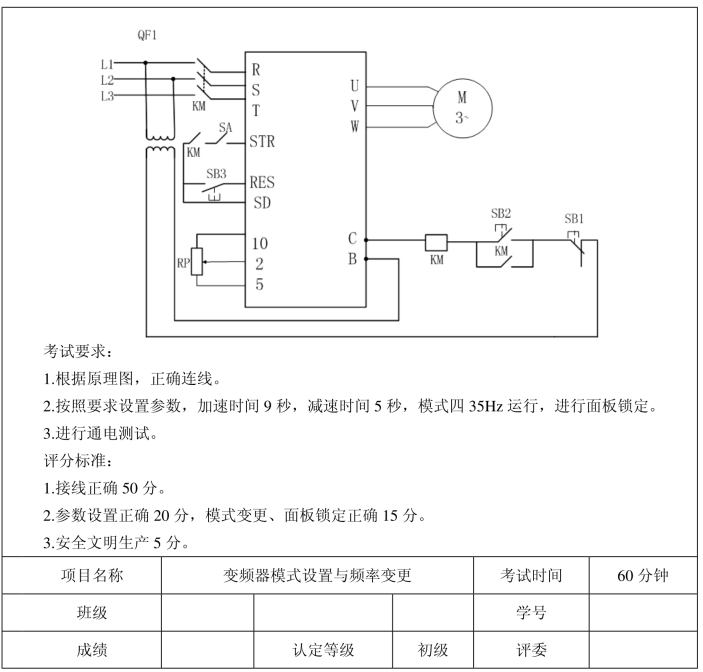

变频器技能实训中级试题二

变频器技能实训中级试题三

变频器技能实训中级试题四

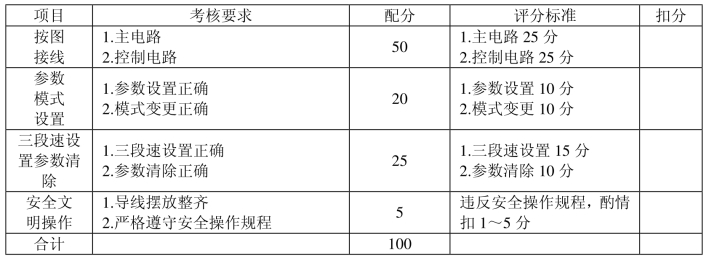

附:中级实训评价表

变频器技能实训高级试题一

变频器技能实训高级试题二

变频器技能实训高级试题三

变频器技能实训高级试题四

附:高级实训评价表

附:变频器理论题

一、选择题:

1.端子名称正转起动的端子记号为( )

A.STF B.STR C.MRS D.RES

2.7端子记号MSR的端子名称为( )

A.正转起动 B.反转起动 C.输出停止 D.复位

3.端子名称多段速中速的端子记号为( )

A.RH B.RM C.RL

4.16端子名称起动自保持选择的端子记号为( )

A.RUN B.STOP

5.端子名称交流电源输入的端子记号为( )

A.R、S、T B.U、V、W

6.端子名称频率设定用电压的端子记号为( )

A.10 B.2 C.5

7.变频器操作面板中RUN键的含义( )

A.运行状态显示 B.模式切换 C.各设定切换

8.变频器实训时,为了安全变频器电动机一般接为( )

A.星形接法 B.三角形接法

9.变频器操作面板中各设定的确定的操作键是( )

A.RUN B.MODE C.SET

10.变频器操作面板中RUN灯亮说明( )

A.运行状态显示 B.参数设定模式显示 C.监视器显示

11.变频器基本操作参数全部清除的指令是( )

A.Pr.CL B.ALLC C.Er.CL D.Pr.CH

12.变频器基本操作(出厂时设定值)Er.CL指令是指( )

A.参数清除 B.参数全部清除 C.报警历史清除 D.初始值变更清单

13.操作变频器面板各按键及设备开关、按钮时不要用力( )

A.过猛、过重 B.过猛 C.过重

14.变频器简单设定运行模式79-1的运行方法是( )

A.内调内启 B.外调外启 C.内调外启 D.外调内启

15.变频器常用的控制功能与参数设置中参数号设置为Pr.2是指( )

A.转矩提升 B.上限频率  C.下限频率  D.基底频率

16.变频器常用的控制功能与参数设置基底频率的参数号是( )

A.Pr.0 B.Pr.1 C.Pr.2 D.Pr.3

17.变频器常用的控制功能与参数设置中参数号设置为Pr.5是指( )

A.高速设定 B.中速设定 C.低速设定

18.变频器常用的控制功能与参数设置中参数号设置为Pr.7是指( )

A.加速时间 B.减速时间 C.电子电流保护

20.变频器常用的控制功能与参数设置中参数号设置为Pr.9是指( )

A.加速时间 B.减速时间 C.电子过电流保护

21.变频器常用的控制功能与参数设置中参数号设置为Pr.79是指( )

A.操作模式选择 B.面板锁定

22.变频器常用的控制功能与参数设置中参数号设置为Pr.161是指( )

A.操作模式选择 B.面板锁定

23.以下图形符号中表示电器元件为开关的是( )

24.交流接触器在电力拖动控制电路中的保护作用为( )

A.欠压、失压保护 B.短路保护 C.过载保护 D.过流保护

25.热继电器的热元件应( )

A.串联在主电路中 B.并联在主电路中

C.串联在控制电路中 D.并联在控制电路中

26.熔断器在电力拖动控制线路中的作用是( )

A.短路保护 B.过载保护 C.欠压保护 D.失压保护

27.自动空气开关的电磁脱扣器用作( )

A.短路保护 B.过载保护 C.欠压保护 D.断相保护

28.电流继电器在电力拖动控制线路中的作用是( )

A.过电流保护 B.过载保护 C.短路保护 D.失压保护

29.按钮开关作为主令电器,当作为停止按钮时,其颜色应选( )色。

A.红 B.黄 C.白 D.绿

30.交流接触器在检修时,若发现短路环损坏,该接触器( )工作。

A.不能继续 B.能继续 C.在额定电流下可以 D.不影响

31.接触器的额定电压是指( )的额定电压。

A.主触头 B.线圈 C电源 D.负载

32.下列电器属于主令电器的是( )。

A.按钮  B.接触器  C.熔断器  D.刀开关

33.完成工作台自动往返行程控制要求的主要电器元件是( )。

A.行程开关 B.接触器 C.按钮 D.组合开关

34.端子名称输出停止的端子记号为( )

A.STF B.STR C.MRS D.RES

35.端子名称多段速中高速的端子记号为( )

A.RH B.RM C.RL

36.端子名称正在运行的端子记号为(  )

A.RUN B.STOP

37.端子记号STOP 的端子名称为( )

A.正在运行 B.起动自保持选择

38.端子记号U、V、W的端子名称为( )

A.交流电源输入 B.变频器输出

39.端子记号2的端子名称为( )

A.频率设定用电源 B.频率设定用电压 C.频率设定公共端

40.变频器操作面板中MODE键的含义( )

A.运行状态显示 B.模式切换 C.各设定的确定

41.变频器操作面板中PRM灯亮说明( )

A.运行状态显示 B.参数设定模式显示 C.监视器显示

42.变频器基本操作参数清除的指令是( )

A.Pr.CL B.ALLC C.Er.CL D.Pr.CH

43.变频器基本操作(出厂时设定值)ALLC指令是指( )

A.参数清除 B.参数全部清除

C.报警历史清除  D.初始值变更清单

44.端子记号RES的端子名称为( )

A.正转起动 B.反转起动 C.输出停止 D.复位

45.端子名称频率设定用电源的端子记号为( )

A.10 B.2 C.5

46.变频器操作面板中模式切换的操作键是( )

A.RUN B.MODE C.SET

47.变频器操作面板中监视器显示以下灯亮的是( )

A.RUN B.MON C.PRM

48.变频器基本操作(出厂时设定值)Pr.CH指令是指( )

A.参数清除 B.参数全部清除

C.报警历史清除  D.初始值变更清单

49.变频器简单设定运行模式中运行方法“外调外启”的运行模式是( )

A.79-1 B.79-2 C.79-3 D.79-4

50.变频器常用的控制功能与参数设置中转矩提升的参数号是( )

A.Pr.0 B.Pr.1 C.Pr.2 D.Pr.3

51.4、端子名称复位的端子记号为( )

A.STF B.STR C.MRS D.RES

52.端子记号STR的端子名称为( )

A.正转起动 B.反转起动 C.输出停止 D.复位

53.端子记号RL的端子名称为( )

A.高速 B.中速 C.低速

54.端子名称变频器输出的端子记号为( )

A.R、S、T B.U、V、W

55.端子记号10 的端子名称为( )

A.频率设定用电源 B.频率设定用电压 C.频率设定公共端

56.变频器操作面板中MON灯亮说明( )

A.运行状态显示 B.参数设定模式显示 C.监视器显示

57.变频器操作面板中运行状态显示操作键是( )

A.RUN B.MODE C.SET

58.变频器基本操作报警历史清除的指令是( )

A.Pr.CL B.ALLC C.Er.CL D.Pr.CH

59.变频器简单设定运行模式79-3的运行方法是( )

A.内调内启 B.外调外启 C.内调外启 D.外调内启

60.变频器常用的控制功能与参数设置中参数号设置为Pr.3是指( )

A.转矩提升 B.上限频率 C.下限频率 D.基底频率

61.变频器常用的控制功能与参数设置中上限频率的参数号是( )

A.Pr.0 B.Pr.1 C.Pr.2 D.Pr.3(www.daowen.com)

62.变频器常用的控制功能与参数设置中参数号设置为Pr.4是指( )

A.高速设定 B.中速设定 C.低速设定

63.变频器常用的控制功能与参数设置低速设定的参数号是( )

A.Pr.4 B.Pr.5 C.Pr.6

64.变频器常用的控制功能与参数设置中参数号设置为Pr.8是指( )

A.加速时间  B.减速时间 C.电子过电流保护

65.变频器常用的控制功能与参数设置中面板锁定的参数号是( )

A.Pr.79 B.Pr.161

66.变频器常用的控制功能与参数设置中参数号设置为Pr.15是指( )

A.起动频率 B.点动控制

67.以下图形符号中表示电器元件为半导体二极管的是( )

68.端子名称反转起动的端子记号为( )

A.STF B.STR C.MRS D.RES

69.端子记号RH的端子名称为( )

A.高速 B.中速 C.低速

70.端子记号5 的端子名称为( )

A.频率设定用电源 B.频率设定用电压 C.频率设定公共端

71.变频器操作面板中SET键的含义( )

A.运行状态显示 B.模式切换 C.各设定的确定

72.变频器操作面板中参数设定模式显示以下灯亮的是( )

A.RUN B.MON C.PRM

73.变频器基本操作初始值变更清单的指令是( )

A.Pr.CL B.ALLC C.Er.CL D.Pr.CH

74.变频器简单设定运行模式中运行方法“内调外启”的运行模式是( )

A.79-1 B.79-2 C.79-3 D.79-4

75.变频器常用的控制功能与参数设置中减速时间的参数号是( )

A.Pr.7 B.Pr.8 C.Pr.9

76.变频器常用的控制功能与参数设置中点动控制的参数号是( )

A.Pr.13 B.Pr.15

77.端子记号STF的端子名称为( )

A.正转起动 B.反转起动 C.输出停止 D.复位

78.端子记号RUN的端子名称为( )

A.正在运行 B.起动自保持选择

79.变频器操作面板中运行状态显示以下灯亮的是( )

A.RUN B.MON C.PRM

80.变频器基本操作(出厂时设定值)Pr.CL指令是指( )

A.参数清除 B.参数全部清除

C.报警历史清除 D.初始值变更清单

81.变频器简单设定运行模式79-4的运行方法是( )

A.内调内启 B.外调外启 C.内调外启 D.外调内启

82.变频器常用的控制功能与参数设置中参数号设置为Pr.0是指( )

A.转矩提升 B.上限频率 C.下限频率 D.基底频率

83.变频器常用的控制功能与参数设置下限频率的参数号是( )

A.Pr.0 B.Pr.1 C.Pr.2 D.Pr.3

84.变频器常用的控制功能与参数设置高速设定的参数号是( )

A.Pr.4 B.Pr.5 C.Pr.6

85.变频器常用的控制功能与参数设置中操作模式选择的参数号是( )

A.Pr.79 B.Pr.161

86.变频器常用的控制功能与参数设置中参数号设置为Pr.13是指( )

A.起动频率 B.点动控制

87.以下图形符号中表示电器元件为电阻的是( )

88.端子名称多段速低速的端子记号为( )

A.RH B.RM C.RL

89.端子记号R、S、T的端子名称为( )

A.交流电源输入 B.变频器输出

90.变频器简单设定运行模式79-2的运行方法是( )

A.内调内启 B.外调外启 C.内调外启 D.外调内启

91.变频器常用的控制功能与参数设置中参数号设置为Pr.1是指( )

A.转矩提升 B.上限频率 C.下限频率 D.基底频率

92.变频器常用的控制功能与参数设置中参数号设置为Pr.6是指( )

A.高速设定 B.中速设定 C.低速设定

93.变频器常用的控制功能与参数设置中加速时间的参数号是( )

A.Pr.7 B.Pr.8 C.Pr.9

94.变频器常用的控制功能与参数设置中电子过电流保护的参数号是( )

A.Pr.7 B.Pr.8 C.Pr.9

95.以下图形符号中表示电器元件为蓄电池的是( )

96.端子记号RM的端子名称为( )

A.高速 B.中速 C.低速

97.端子名称频率设定公共端的端子记号为( )

A.10 B.2 C.5

98.变频器常用的控制功能与参数设置中速设定的参数号是( )

A.Pr.4 B.Pr.5 C.Pr.6

100.变频器简单设定运行模式中运行方法“外调内启”的运行模式是( )

A.79-1 B.79-2 C.79-3 D.79-4

二、判断题

1.变频器是将固定电压、固定频率的交流电变为电压可调、频率可调的交流电装置。( )

2.变频器在风机、泵类、采油、挤压机和搅拌机用中,通过调节电动机转速达到节能目的。( )

3.变频器的用途有节能、提高产品质量、提高生产率、增加设备使用寿命等。( )

4.变频器的基本组成变频器由主电路和控制电路构成。( )

5.变频器的主电路包括整流电路、储能电路和逆变电路,是变频器的功率电路。( )

6.整流电路:将交流电全波整流为直流电。( )

7.储能电路:具有储能和平稳直流电压的作用。( )

8.逆变电路:将直流电逆变成三相交流电,驱动电动机工作。( )

9.变频器的控制电路主要以单片机为核心构成。( )

10.变频器的分类按变换环节分为,交-直-交型和交-交型两种。( )

11.按改变变频器输出电压的方法分为,PAM调制和PWM调制两种。( )

12.变频器按电压等级分为,低压型(220~460V)和高压型(3kV、6kV和10kV)两类。( )

13.按滤波方式分为,电压型和电流型两种。( )

14.按用途分为,专用型和通用型两种。( )

15.电源及电机接线的压接端子推荐使用带绝缘套管的端子。( )

16.电源一定不能接到变频器输出端子(U、V、W)上,否则将损坏变频器。( )

17.接线时请勿在变频器内留下电线切屑。( )

18.电线切屑可能会导致异常、故障、误动作发生。请保持变频器的清洁。( )

19.变频器和电机间的接线距离较长时,特别是低频率输出时,会由于主电路电缆的电压降而导致电机的转矩下降,接线总长请不要超过500m。( )

20.变频器输出侧的短路或接地可能会导致变频器模块损坏。( )

21.变频器的启动与停止请务必使用启动信号(STF、STR信号的ON、OFF)进行。( )

22.变频器输入输出信号电路上不能施加超过容许电压以上的电压。( )

23.端子名称正转起动的端子记号为STF。( )

24.端子记号STF的端子名称为反转起动。( )

25.端子名称多段速中高速的端子记号为RH。( )

26.端子名称起动自保持选择的端子记号为STOP。( )

27.端子名称变频器输出的端子记号为U、V、W。( )

28.端子名称频率设定用电源的端子记号为10。( )

29.变频器操作面板中RUN键的含义是运行状态显示。( )

30.变频器实训时,为了安全变频器电动机一般接为星形接法。( )

31.变频器操作面板中RUN灯亮说明运行状态显示。( )

32.变频器基本操作参数全部清除的指令是ALLC。( )

33.变频器简单设定运行模式79-2的运行方法是“外调外启”。( )

34.变频器常用的控制功能与参数设置中参数号设置为Pr.0是指转矩提升。( )

35.变频器常用的控制功能与参数设置中参数号设置为Pr.4是指高速设定。( )

36.变频器常用的控制功能与参数设置中参数号设置为Pr.7是指加速时间。( )

37.变频器常用的控制功能与参数设置中参数号设置为Pr.79是指操作模式选择。( )

38.变频器常用的控制功能与参数设置中参数号设置为Pr.161是指面板锁定。( )

39.变频器常用的控制功能与参数设置中面板锁定的参数号是Pr.79。( )

40.变频器常用的控制功能与参数设置中参数号设置为Pr.13是指起动频率。( )

41.图形符号“”表示电器元件为半导体二极管的是。( )

42.熔断器在电力拖动控制线路中的作用是短路保护。( )

43.交流接触器在检修时,若发现短路环损坏,该接触器不能继续工作。( )

44.完成工作台自动往返行程控制要求的主要电器元件是行程开关。( )

45.端子名称输出停止的端子记号为MRS。( )

46.端子记号MRS的端子名称为复位。( )

47.端子记号RM的端子名称为低速。( )

48.端子记号STOP 的端子名称为正在运行。( )

49.端子记号R、S、T的端子名称为变频器输出。( )

50.端子名称频率设定公共端的端子记号为5。( )

51.变频器操作面板中SET键的含义是各设定切换。( )

52.端子记号2的端子名称为频率设定公共端。( )

53.变频器操作面板中模式切换的操作键是SET。( )

54.变频器操作面板中MON灯亮说明参数设定模式显示。( )

55.变频器操作面板中监视器显示以下灯亮的是RUN。( )

56.变频器基本操作初始值变更清单的指令是Pr.CH。( )

57.变频器基本操作Er.CL指令是指初始值变更清单。( )

58.操作变频器面板各按键及设备开关、按钮时不要用力过猛、过重。( )

59.变频器简单设定运行模式中运行方法“内调内启”的运行模式是79-3。( )

60.变频器常用的控制功能与参数设置中参数号设置为Pr.1是指上限频率。( )

61.变频器常用的控制功能与参数设置下限频率的参数号是Pr.3。( )

62.变频器常用的控制功能与参数设置中速设定的参数号是Pr.6。( )

63.变频器常用的控制功能与参数设置中参数号设置为Pr.9是指电子过电流保护。( )

64.变频器常用的控制功能与参数设置中减速时间的参数号是Pr.9。( )

65.变频器常用的控制功能与参数设置中点动控制的参数号是Pr.15。( )

66.图形符号“”表示电器元件为蓄电池的是。( )

67.电流继电器在电力拖动控制线路中的作用是过电流保护。( )

68.接触器的额定电压是指的额定电压主触头。( )

69.变频器常用的控制功能与参数设置中转矩提升的参数号是Pr.1。( )

70.端子名称多段速低速的端子记号为RL。( )

71.端子名称正在运行的端子记号为RUN。( )

72.变频器操作面板中运行状态显示以下灯亮的是MON。( )

73.变频器基本操作Pr.CL指令是指参数全部清除。( )

74.变频器简单设定运行模式79-4的运行方法是“外调内启”。( )

75.变频器简单设定运行模式中运行方法“内调内启”的运行模式是79-1。( )

76.变频器常用的控制功能与参数设置中参数号设置为Pr.3是指基底频率。( )

77.变频器常用的控制功能与参数设置中参数号设置为Pr.5是指中速设定。( )

78.变频器常用的控制功能与参数设置中参数号设置为Pr.6是指低速设定。( )

79.热继电器的热元件应串联在主电路中。( )

80.按钮开关作为主令电器,当作为停止按钮时,其颜色应选红色。( )

81.端子名称复位的端子记号为RES。( )

82.端子记号STR的端子名称为正转起动。( )

83.端子记号RH的端子名称为中速。( )

84.端子记号RUN的端子名称为起动自保持选择。( )

85.端子记号U、V、W 的端子名称为交流电源输入。( )

86.端子记号10 的端子名称为频率设定用电压。( )

87.变频器操作面板中MODE键的含义是模式切换。( )

88.变频器操作面板中运行状态显示操作键是MODE。( )

89.变频器基本操作报警历史清除的指令是Er.CL。( )

90.变频器基本操作ALLC指令是指报警历史清除。( )

91.变频器简单设定运行模式79-3的运行方法是“内调外启”。( )

92.变频器常用的控制功能与参数设置中参数号设置为Pr.2是指下限频率。( )

93.变频器常用的控制功能与参数设置基底频率的参数号是Pr.0。( )

94.变频器常用的控制功能与参数设置低速设定的参数号是Pr.4。( )

95.变频器常用的控制功能与参数设置中参数号设置为Pr.8是指减速时间。( )

96.变频器常用的控制功能与参数设置中起动频率的参数号是Pr.13。( )

97.图形符号“”表示电器元件为开关的是。( )

98.自动空气开关的电磁脱扣器用作短路保护。( )

99.图形符号“”表示电器元件为电阻的是。( )

100.交流接触器在电力拖动控制电路中的保护作用为欠压、失压保护。( )
