学习目的

型号变频器常用参数的设定方法。

基础知识

一、变频器的常用基本参数

FR系列变频器的参数有多个，按功能分类有基本功能、标准运行功能、输出端子功能、第二功能、电流检测、显示功能、再启动和附加功能等。这里仅介绍常用的几个参数。

1.输出频率范围（Pr.1、Pr.2、Pr.18）

为保证变频器所带负载的正常运行，在运行前必须设定其上、下限频率。参数Pr.1用来设置输出频率的上限频率（最大频率），参数Pr.2用来设置输出频率的下限频率（最小频率），可将输出频率的上、下限钳位。参数Pr.18用来设置高速上限频率，用于高于120Hz的频率运行场合。当Pr.18被设定时，Pr.1自动地变为Pr.18的设定值；或者Pr.1被设定后，Pr.18会自动切换到Pr.1的频率。这3个参数及出厂设定、设定值范围见表3-9。

表3-9　上/下限频率及高速上限频率设定

2.基准频率（Pr.3）和基准频率电压（Pr.19）

用于调整变频器输出频率、电压到额定值。当用标准电动机时，通常设定为电动机的额定频率；如果需要电动机在工频电源与变频器切换时，要设定基准频率与电源频率相同。其出厂设定和设定值范围见表3-10所示。

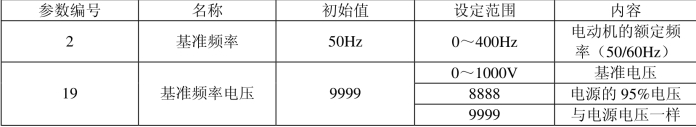

表3-10　基准频率和基准频率电压的设定

3.启动频率（Pr.13）

用来设置电动机启动时的频率，启动频率的出厂设定和设定值范围见表3-11所示。

表3-11　启动频率的出厂设定和设定值范围

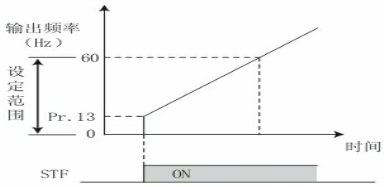

启动频率输出信号如图3-17所示。

图3-17　启动频率输出信号图

注意事项：

（1）如果变频器的设定频率小于Pr.13启动频率的设定值，变频器将不能启动。

（2）当Pr.2的设定值高于Pr.13启动频率的设定值时，即使不输入指令频率，只要启动信号为ON，电机就将根据加速时间的设定以设定频率运行。

4.点动频率（Pr.15）和点动加/减速时间（Pr.16）

点动可用于运输机械的位置调整和试运行等，点动运行通过外部或PU都可以进行。这点动频率出厂设定值为5Hz，点动加减速时间为0.5秒。

注意事项：

（1）点动频率的设定值必须大于启动频率；

（2）当Pr.15点动频率在Pr.2以下时，以Pr.15的设定为优先。

5.加/减速时间（Pr.7、Pr.8）及基准频率和单位（Pr.20、Pr.21）

参数Pr.20用于设置加/减速基准频率。Pr.7设置的加速时间是指输出频率从0Hz上升到Pr.20设定的基准频率所需的时间；Pr.8设置的减速时间是指输出频率从Pr.20设定的基准频率下降到0Hz所需的时间；Pr.21用于设定加/减速时间最小设定单位。设定值为“0”（出厂设定）时，最小设定单位为0.1s，设定范围0～3600s；设定值为“1”时，最小设定单位为0.01s，设定范围加/减速时间的使用为0～360s。

加速时间越长，起动电流越小，起动越平缓。对于频繁起动的设备，加速时间要求短些；对于惯性较大的设备，加速时间要求长些。

该组参数的出厂设定值和设定范围见表3-12，加/减速时间的使用如图3-18所示。

(www.daowen.com)

图3-18　加/减速时间的使用

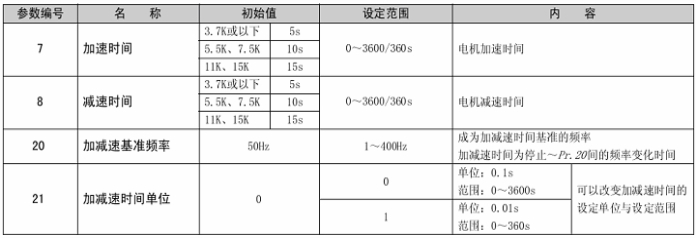

表3-12　加减速参数出厂设定值和设定范围

6.电子过流保护（Pr.9）

电子过流保护的设定用于防止电动机过热，可以得到最优保护特性。通常设定为电动机在额定运行频率时额定电流值，设定值为0时，电子过电流保护不起作用。其出厂设定为变频器额定电流的85%。

当变频器连接两台或三台电动机时，电子过电流保护不起作用，必须在每台电动机上安装外部热继电器

7.转矩提升系数（Pr.0）

当变频器频率较低时，其输出电压也较低，而电动机定子绕组的电阻值是不变的，在低频时使流过绕组的电流下降，电动机的转矩不足。转矩提升功能是设置电动机起动时的转矩大小。

用Pr.0设置转矩提升参数时，假定基本频率对应的电压为100%，Pr.0设置0Hz时的电压用百分比设定，设置过大会导致电动机过热，设置过小会使起动转矩不够，通常最大设置为10%。

转矩提升参数的出厂设定与设定范围见表3-13，转矩提升示意图如图3-19所示。

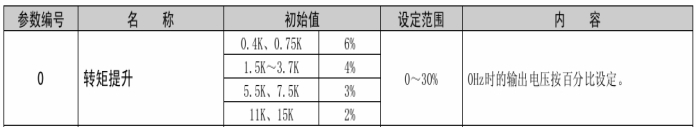

表3-13　转矩提升参数的出厂设定与设定范围

8.参数写入禁止选择（Pr.77）

此功能可选择禁止或许可参数写入，并可用于防止参数值被意外改写。此参数的初始值及设定范围见表3-14、图3-19。

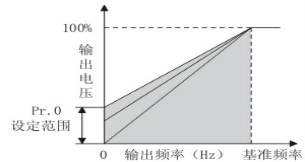

图3-19　转矩提升示意图

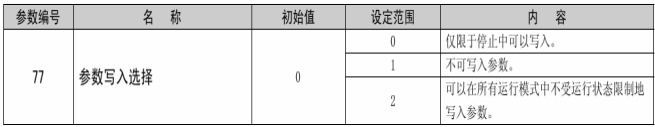

表3-14　参数写入禁止的出厂设定及范围

注意：即使设定值为1时，Pr.79和Pr.77的参数也可写入。其它常用参数将在下面配合应用实例加以讲述。

二、常用参数一览

见表3-15、3-16。

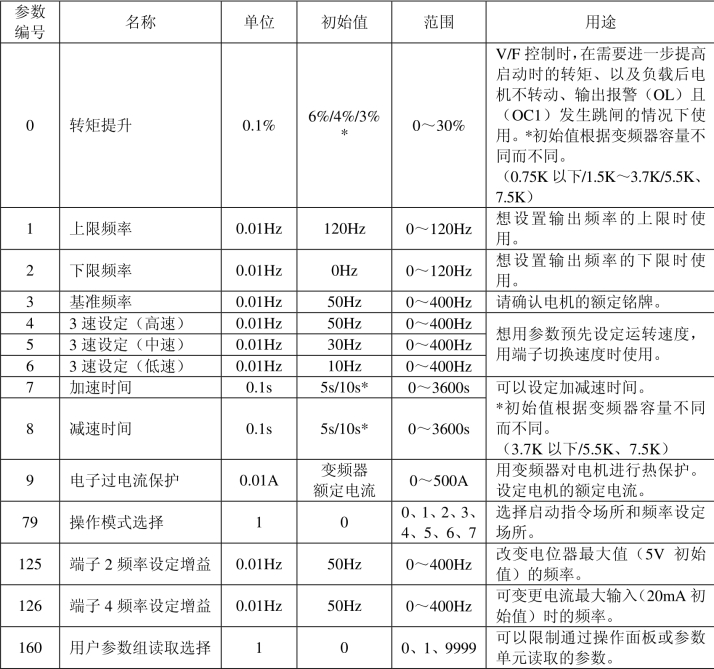

表3-15　常用参数一

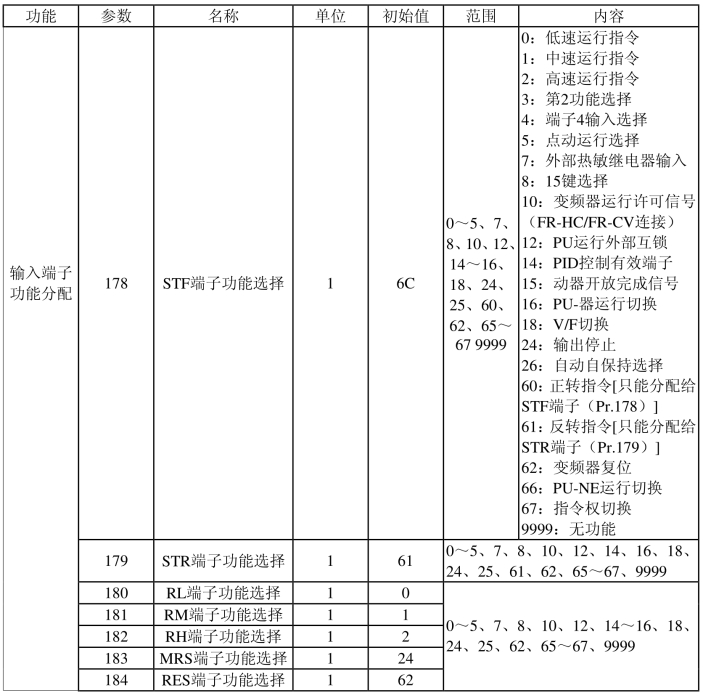

表3-16　常用参数二

三、参数异常一览表

见表3-17。

表3-17　异常显示一览

四、故障原因及对策

见变频器说明书。

实训操作

学生练习变频器采用参数的设定。
